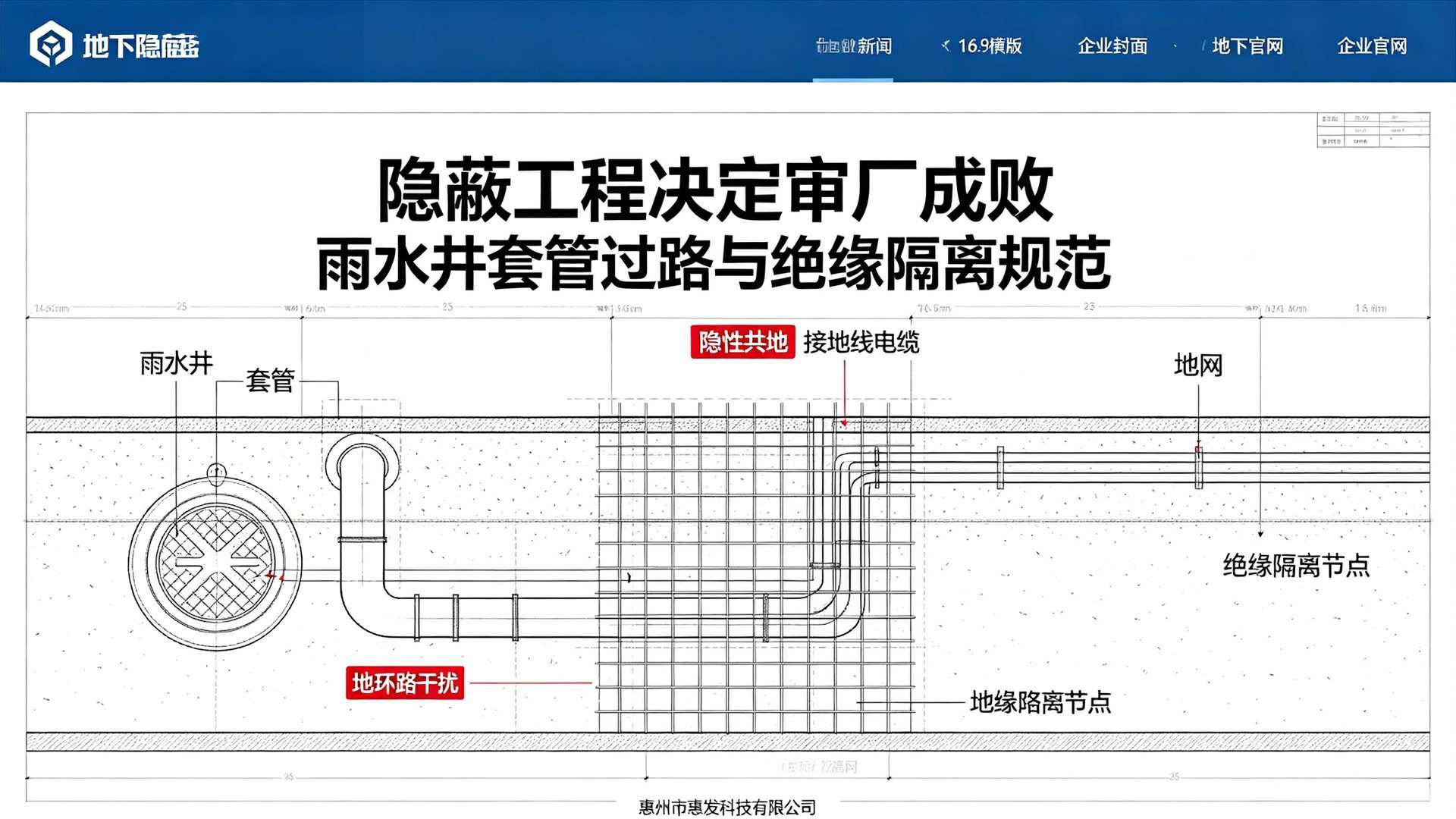

隐蔽工程决定审厂成败：ESD接地雨水井、套管、过路施工规范

摘要：很多企业室外ESD地网施工达标、接地电阻合格，却依旧出现地环路干扰、审厂扣分、产品静电不良。核心原因在于雨水井、电缆沟过路等隐蔽施工工艺不达标，产生隐性共地，破坏接地系统独立性。

一、ESD接地最大隐形杀手：隐蔽工艺不规范

标准化双独立ESD接地工程，室外地网仅为基础，真正决定系统稳定性、合规性的是入户、过路、穿墙、敷设等隐蔽工序。大量施工团队为节省工时、简化流程，忽略绝缘防护与隔离规范，埋下长期隐患。

雨水井、电缆沟、地下管网是接地高危节点，金属构件基本与建筑主体接地连通。一旦ESD接地线缆裸露、触碰金属结构，会直接形成隐性共地，造成地电位扰动、地环路电流，诱发芯片静电损伤、设备数据漂移、审厂不合格。

此类隐性搭接问题常规通断测试无法检出，只有专业绝缘测试、电位差检测才能发现，整改难度大、返工成本极高。

二、ESD接地隐蔽施工标准化红线规范

惠州市惠发科技有限公司严格执行国标、美标施工规范，针对复杂地下场景制定严苛施工红线，杜绝隐性搭接：

• 所有HBM、MM接地主干线缆全程全覆盖绝缘套管，无断点、无裸露、无破皮
• 穿越雨水井全程套管悬空敷设，导体不接触任何金属井壁、支架、管网
• 两套接地系统独立套管、独立路由，严禁共管、共槽、捆绑敷设
• 套管进出口密封防水、防沉降、防破损，适配珠三角潮湿多雨环境
• 覆土前逐段完成绝缘检测、导通检测、电位差排查，零隐患回填

三、全工序标准化工艺管控

除雨水井套管施工外，公司对沟槽开挖、地网放热焊接、降阻材料分层回填、入户穿墙密封、弱电竖井分槽布线、箱体绝缘接线等所有隐蔽工序，实行全流程标准化管控。所有焊接点做防腐防锈处理，所有施工路由留存影像资料，所有工序先检测、后验收、再回填。

专业ESD接地工程，拼的不是地网规模大小，而是隐蔽工艺细节。惠发科技专注珠三角高端标准化ESD接地施工，以细节管控、规范工艺、完善售后，为企业打造稳定、合规、可过审的防静电接地系统。
