多层无尘车间ESD接地架构：MEB总箱+竖井+LEB分层系统解析

摘要：多层无尘厂房、多层SMT产线、实验室楼宇，若接地架构设计不合理，易出现层级电位差、线路阻抗超标、系统串扰等问题。标准化MEB+竖井+LEB分层接地架构，是多层车间ESD合规稳定的核心保障。

一、多层厂房接地常见问题与弊端

单层车间接地施工简单、电位稳定，而多层楼宇接地难度大幅提升。很多施工方沿用简易施工方式，将全楼层所有地线汇总拉至一楼总箱，导致线缆距离过长、线路阻抗超标、布线杂乱无序。

最终出现不同楼层电位不一致、跨层串扰、设备数据漂移、静电泄放不及时等问题，长期造成产品静电不良、ESD审厂扣分，整栋楼宇静电防护体系失效。

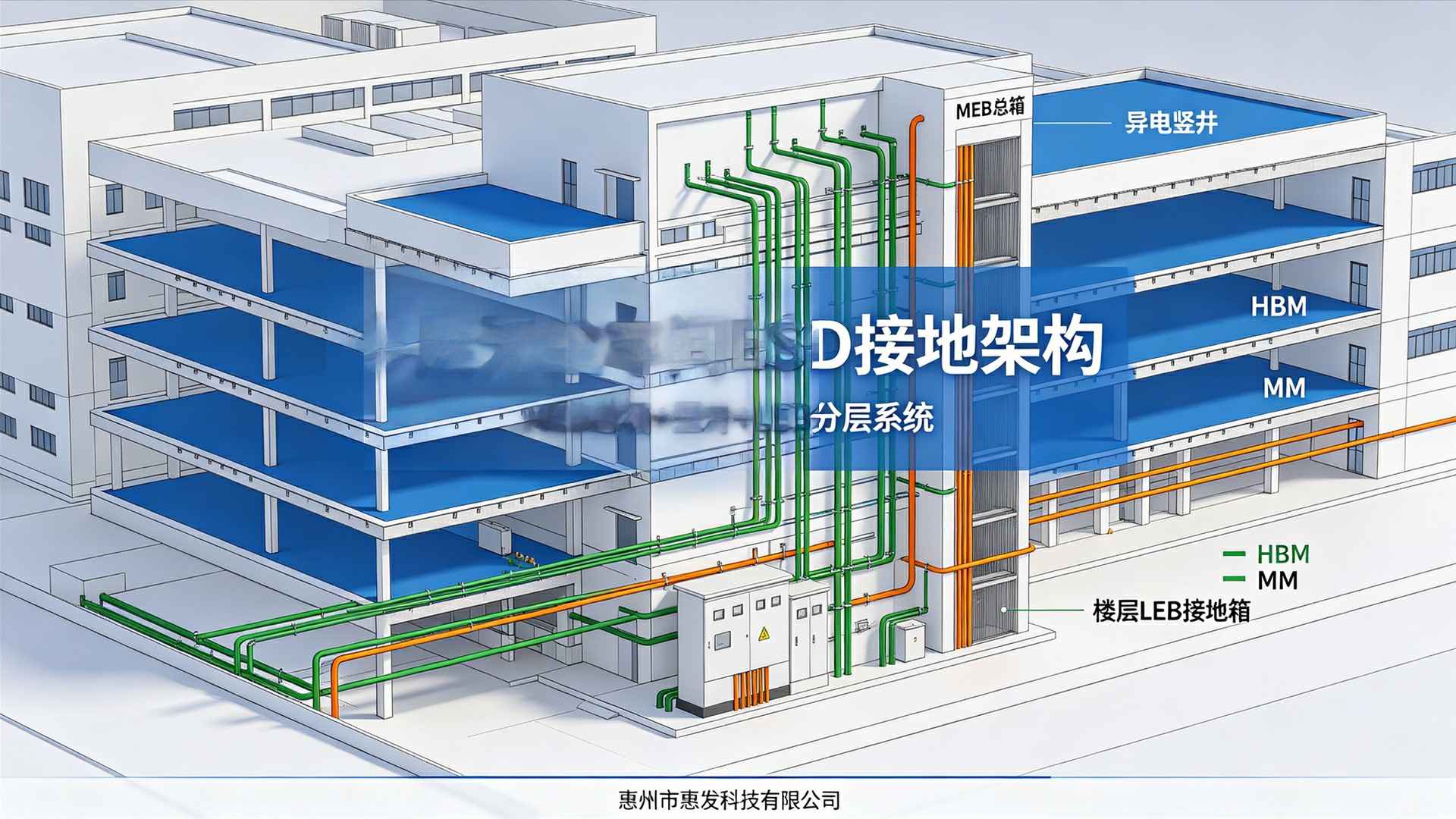

合规多层楼宇ESD接地，必须采用「自上而下、分层管控、独立隔离」的系统化架构，分为三大核心模块：MEB总等电位箱枢纽、弱电竖井独立主干、楼层LEB局部等电位箱分层管理。

1、一楼MEB总箱（源头隔离）
MEB总箱为整套接地系统核心枢纽，内置绝缘隔板，将HBM人体接地、MM设备接地端子完全物理隔离。严禁接入大楼防雷地、PE保护地，从源头杜绝共地干扰、电位串扰。两套系统分别引出独立主干线缆，互不干涉。

2、弱电竖井独立布线（主干稳定）
HBM、MM主干线缆沿弱电竖井分槽、分层独立敷设，远离强电电缆、防雷引下线，规避电磁耦合干扰。全程规范固定、预留沉降弧度、标识清晰，保障主干线路长期稳定。

3、楼层LEB接地箱（分层管控）
每层弱电井独立安装HBM-LEB、MM-LEB两套局部等电位箱，实现工位就近接地，缩短分支距离、降低线路阻抗、稳定单层地电位。人员工位、手环台垫接入HBM-LEB；自动化设备、测试仪器、治具接入MM-LEB，严格分类、绝不混接。

整套分层接地系统落地后，可实现每一层、每一个工位、每一台设备静电泄放独立可控，彻底解决多层厂房层级电位差、跨层干扰、接地不稳定等疑难问题，完全满足ANSI-ESD S20.20体系审厂标准。
