ESD双独立接地系统现场施工全流程解析

电子制造厂房ESD接地防护体系当中，双独立接地是实现HBM人体静电、MM机器模型静电安全泄放的核心基建。大量生产企业只关注车间防静电台垫、防静电手环这类终端耗材，却忽视室外独立地网的工程施工质量，最终造成ESD审厂不通过、电子元器件静电损伤、地环路信号干扰等一系列顽固生产问题。

完整的HBM‑MM双独立接地工程，包含现场勘测定位、沟槽开挖、接地极布设、放热焊接防腐、接地主干线缆敷设、室内MEB总接地箱与楼层LEB接地箱安装、接地电阻测试、土方回填绿化复原八大关键工序。项目前期结合厂区总平图纸，优先选取厂房外侧绿化区域作为地网施工场地，避开地下给排水管线、电力电缆管沟，采集土壤电阻率基础参数，规划两套地网敷设走向。两套接地系统全程物理隔离，严禁互相搭接连通，同时禁止与建筑防雷接地、配电保护接地共用接地网，规避共地带来的浪涌干扰。

接地沟槽严格按照设计深度开挖，沟底清理石块与建筑垃圾，保障接地极与土壤充分接触。垂直接地极垂直打入土层，水平接地导体平铺于沟底，全部金属连接节点必须采用放热焊接工艺，熔接焊点饱满无虚焊、无夹渣。焊接作业结束后对焊点做全套防腐包覆处理，该工序直接决定接地系统十余年的使用寿命；普通螺栓压接节点埋入地下极易氧化锈蚀，会造成后期接地电阻持续漂移升高。

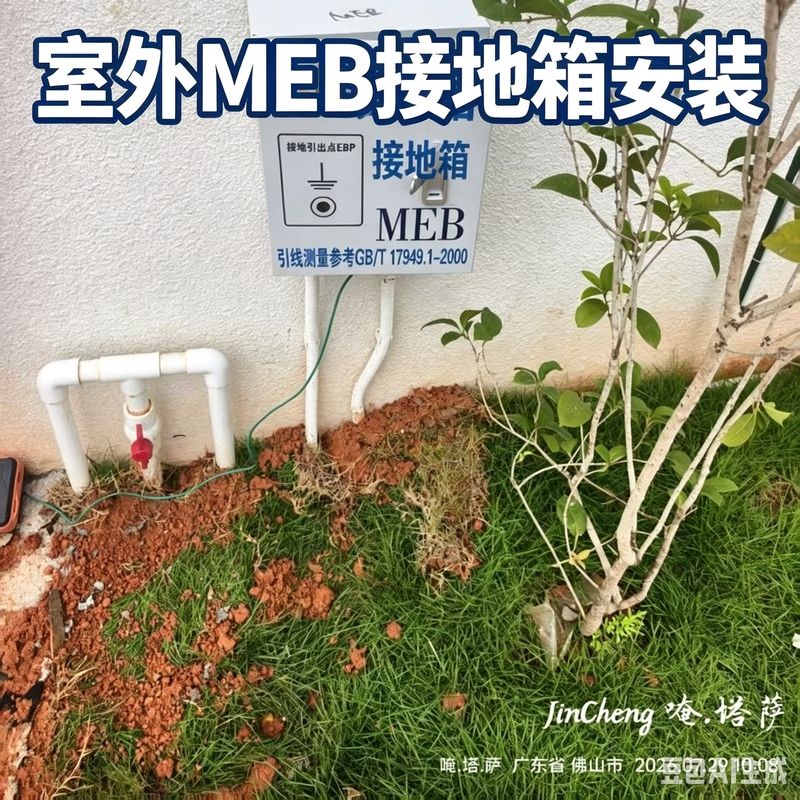

室外地网施工完毕，接地主干线缆套防护套管，沿规划路径引入建筑内部接入MEB总接地箱。主干线缆由MEB总箱贯通竖向弱电井输送至各个楼层，每层弱电竖井安装LEB局部等电位接地箱。HBM、MM两套接地回路使用规格、颜色区分的BVR绝缘线缆，做到回路完全分开，杜绝线缆混接。

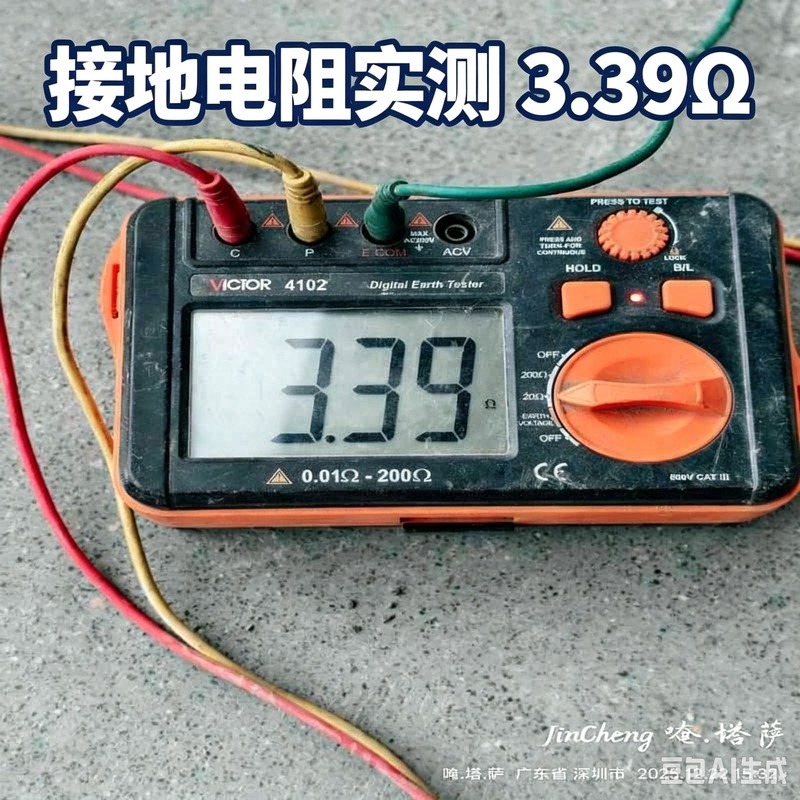

全部布线施工完成，使用经过校准的接地电阻测试仪开展现场实测，HBM人体静电接地回路电阻满足＜4Ω，MM机器模型接地回路电阻满足＜1Ω，完整留存测试数据与现场照片归档，作为ESD审厂、安监应急核查的核心技术资料。全部指标验收合格，再分层回填土方夯实，恢复厂区绿化原貌。
