接地电阻实测才是ESD接地工程合格的核心依据

不少电子工厂接地工程完工之后，仅凭设计图纸与材料清单判定接地系统合格，忽略现场实测环节，等到客户ESD审厂、安监应急安全检查阶段，才发现接地电阻严重超标，整套接地基建无法发挥静电防护作用。依据GB50169‑2016、DL/T475、IEC61340防静电相关国标规范，接地电阻现场实测数据才是判定ESD接地系统是否达标的硬性验收指标。

工艺ESD接地和普通建筑防雷接地技术要求完全不同，不同静电模型对应差异化电阻阈值：HBM人体静电接地设计接地电阻＜4Ω，MM机器模型接地接地电阻＜1Ω，针对CDM器件防护的精密场景，对地网纯净度、接地电阻还有更高技术指标。图纸参数、材料规格仅代表设计理论值，土壤腐蚀、焊接虚焊、线缆氧化、不同接地系统混接，都会造成实际阻值与设计参数出现巨大偏差。

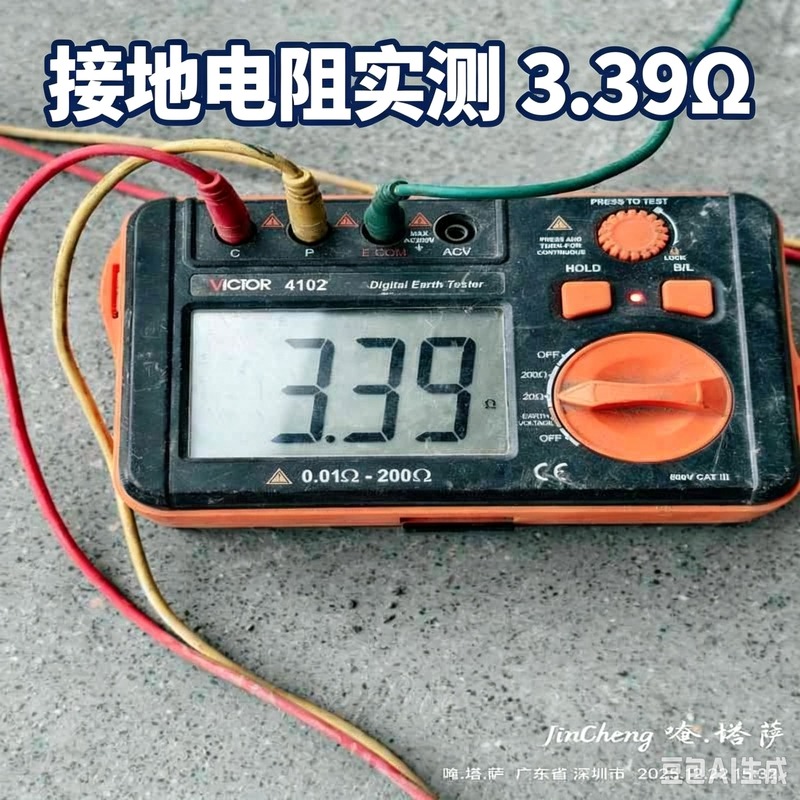

接地电阻测试仪是现场检测的核心工具，测试前确认仪器在校准有效期内，严格按照规范布置测试探针，避开建筑钢筋、其他外部接地体带来的干扰，多次测量读取稳定数值，完整保存原始测试记录与现场影像资料。部分项目初次测试阻值不达标，需要逐一排查回填土层、焊接节点、接地极布设缺陷，针对性完成整改之后复测，直至全部指标满足设计要求。

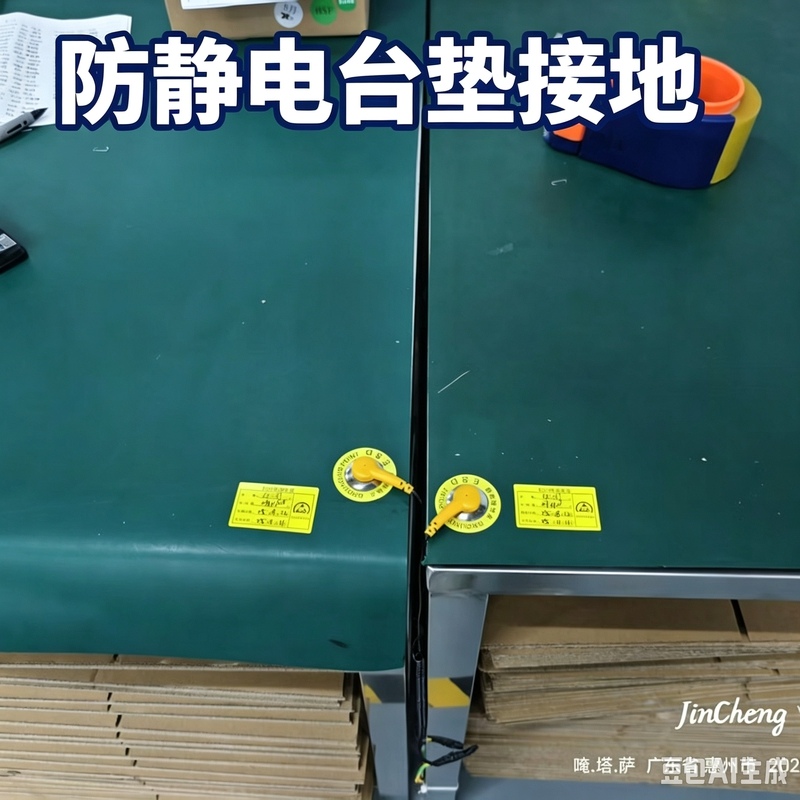

室外地网阻值达标，不等于车间工位接地就合格。从室外MEB总接地箱，到楼层竖井LEB局部接地箱，再到产线工作台、物料货架、精密测试仪器终端接地点，整条导通链路的施工质量同样至关重要。接地箱内部接线端子紧固到位，线缆无破皮氧化；车间防静电台垫、接地扣、接地插座保持可靠导通，避免出现地网阻值合格，但工位接地虚接断线的异常情况。

ESD接地系统不是一次性完工项目，每年客户审厂、安监检查均需要复测接地电阻。土壤环境、地下腐蚀会逐年改变接地性能，定期检测能够提前消除静电安全隐患，避免元器件静电击穿、产线停工整改风险。惠州市惠发科技有限公司服务广东地区电子厂、实验室，承接ESD接地项目施工、现场检测、老旧接地系统复测整改，输出完整可用于审厂归档的全套检测资料。对接人：段工，联系电话：13923623651。
