老旧厂房ESD接地系统常见隐患及改造方案

广东地区大量建成时间较早的电子生产厂房，基建建设阶段没有按照现代ESD防护标准设计专用工艺接地，直接复用建筑防雷接地、配电保护接地。伴随半导体器件、精密电子产品迭代升级，HBM、MM、CDM静电防护指标持续提高，老旧接地系统潜藏的各类安全隐患集中暴露，直接威胁产品良率。

老旧厂房接地系统典型隐患主要分为五类：第一，无独立ESD专用地网，直接借用建筑钢筋充当防静电接地，雷电浪涌、电网干扰窜入工艺接地，形成地环路干扰，精密测试设备基线漂移，元器件出现不明原因静电击穿；第二，地下接地体锈蚀老化，早期简易接地缺少防腐处理，接地电阻逐年飘升，外部线缆看似完好，静电泄放功能已经失效；第三，未区分HBM、MM两套接地回路，全部共用单条地线，不同模型静电泄放互相干扰；第四，缺失MEB、LEB专用接地箱体，工位地线随意搭接，端子氧化虚接，工位到地网之间导通链路中断；第五，无接地检测存档资料，客户审厂、安监应急检查无法提供接地测试凭证。

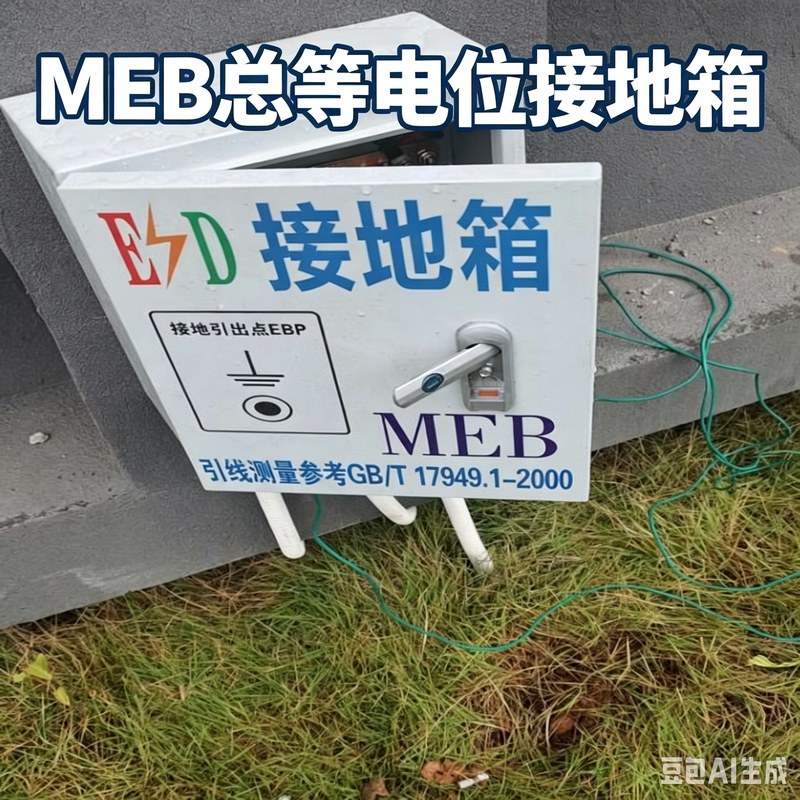

老旧厂房接地升级改造，不建议在原有老旧接地基础上简单修补，优先新建两套物理完全独立的室外ESD地网，HBM地网控制接地电阻＜4Ω，MM地网控制接地电阻＜1Ω。沟槽开挖、放热焊接、防腐防护严格按照国标规范施工；地网线缆引入室内后设置MEB总接地箱，弱电竖井分层增设LEB楼层接地箱，重新敷设工位接地线缆；工作台、防静电物料货架全部规范接入对应接地回路。

改造施工全部结束，使用接地电阻测试仪开展全链路检测，依次核验室外地网总阻值、楼层接地箱导通性能、每一处工位接地点导通状态，完整归档施工影像、焊接节点照片、仪器原始测试数据，整套资料留存，用于客户ESD审厂以及安监部门安全核查。

不少制造企业担忧改造工期长、车间场地受限。惠州市惠发科技有限公司立足广东本地，可利用厂区绿化空地规划地网布设位置，最大限度降低施工对车间正常生产造成的干扰，提供现场勘测、定制方案、工程施工、检测验收、资料归档全套一体化服务，解决老旧厂房静电隐患、ESD验厂不通过难题。对接人：段工，联系电话：13923623651。
