LEB、MEB接地箱在电子厂房ESD防护中的实际应用

一套完整的ESD接地系统划分为室外独立地网、建筑入户总接地、楼层竖向接地链路、车间终端工位接地四大组成部分。MEB总等电位接地箱与LEB楼层局部等电位接地箱，是整套接地体系承上启下的关键枢纽，大量现场接地故障、地环路干扰问题，根源都来自接地箱内部接线不规范、回路混接。

MEB总接地箱一般设置在建筑一层弱电井外侧，室外HBM、MM两套独立地网引入线缆，分别接入MEB箱体内部相互独立的端子排，两套接地回路物理隔离互不连通。箱体印刷标注对应执行规范编号，预留接地测试引出点，方便后期每年复测接地电阻。严禁将ESD工艺接地与防雷地、动力保护地在MEB箱内部混接共地；一旦发生共地，雷电浪涌、动力电网干扰会直接窜入ESD接地回路，造成产线设备报错、精密实验数据漂移。

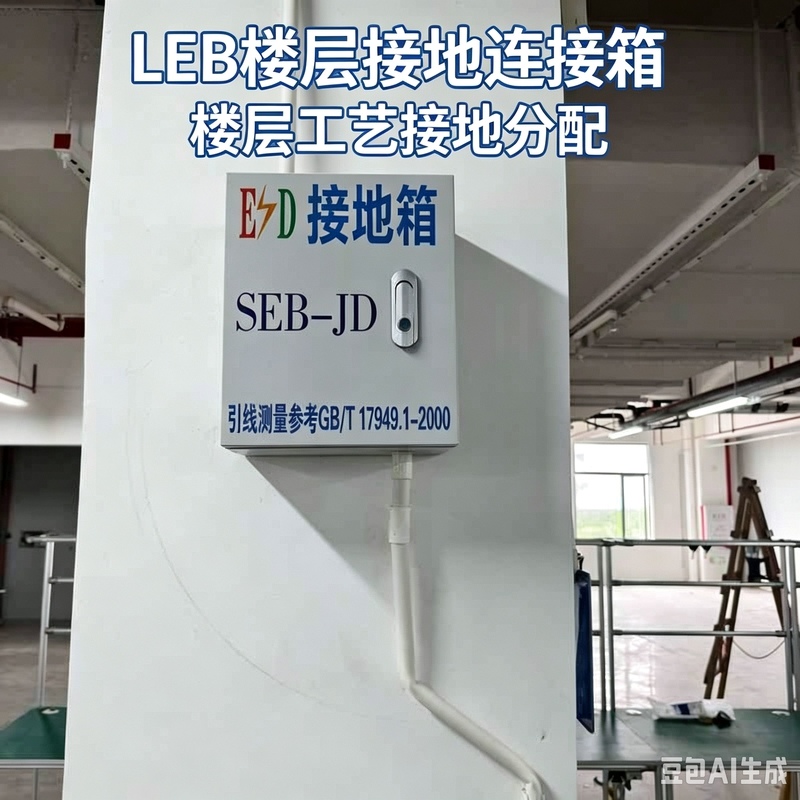

由MEB总接地箱向上，通过弱电竖井敷设专用接地线缆，建筑每一楼层弱电井均安装LEB局部等电位接地箱。HBM回路采用绿色BVR‑16线缆，MM回路采用黄绿双色BVR‑25线缆，不同接地回路线缆规格、颜色严格区分，接线端子压接紧固，箱体内部做好回路标识。楼层内部防静电工位、物料货架、测试仪器接地线，全部就近接入本层LEB接地箱，禁止跨楼层远距离串接接地。

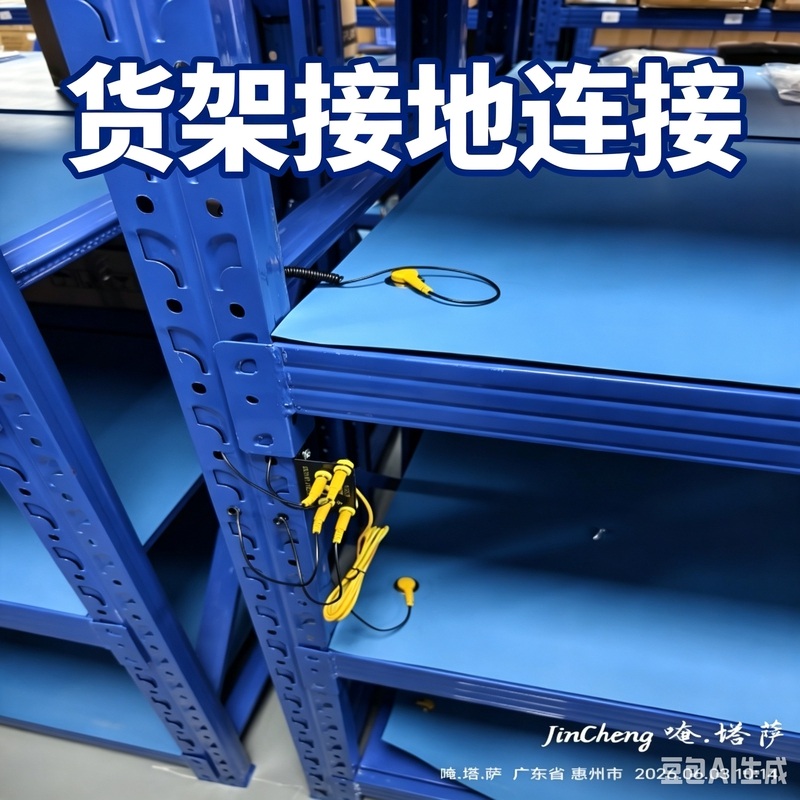

生产车间终端，防静电台垫、仓储防静电货架依靠接地扣、接地插座接入LEB输出接地回路。从实拍工程现场能够看到，货架、工作台统一装配专用接地连接件，保障静电可以快速泄放至独立地网。如果接地箱内部接线混乱，工位表面看似完成接地，实际存在虚接、断线隐患，HBM、MM、CDM模型对应的静电损伤依旧会持续发生。

很多老旧电子厂房改造项目，原本没有配置专用MEB、LEB接地箱体，直接把设备地线搭接建筑墙体钢筋，这也是ESD客户审厂高频不合格项。惠州市惠发科技有限公司面向广东全省承接旧厂房接地箱升级改造，实现室外地网‑总接地箱‑楼层接地箱‑工位终端全链路标准化落地，满足电子厂审厂、安监安全检查全部要求。对接人：段工，联系电话：13923623651。
