FFM家具模型｜家具推车静电放电风险与接地管控

发布时间：2026‑09‑11

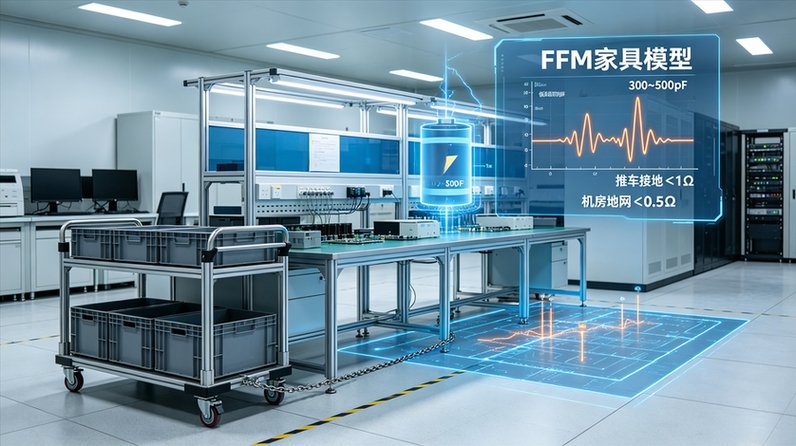

图：FFM家具模型防静电接地示意图

在洁净车间、机房、实验室和电子厂房中，推车、座椅、周转架和工作台是常见辅助设施。这些“家具”虽然不直接参与器件加工，却可能积累大量静电。当推车移动、座椅滑动、脚轮转动或塑料部件摩擦时，表面会产生电荷；一旦带静电家具接近敏感器件、PCB或设备接口，就会发生强烈放电。

家具模型，简称FFM，模拟推车、座椅、周转架等家具带电后的放电行为。其等效电容通常较大，约300~500pF，且放电回路阻抗较低。因此，FFM虽然上升时间不一定最快，但储存能量大、振荡效应强，放电能量往往超过HMM和HBM，对大功率器件、接口电路和电源模块构成严重威胁。

FFM放电的典型失效包括大功率器件击穿、接口损坏、电源浪涌冲击、继电器误动作和PCB局部烧毁。在实际生产中，推车和座椅经常被推到工位附近，操作人员可能在没有意识到电位差的情况下，将器件或设备接口靠近家具金属部件，从而引发突发放电。

FFM防护的重点是控制家具电位，不让其成为移动静电源。工程上要求推车、座椅、周转架和工作台的金属部件可靠接地，接地阻抗小于1Ω。对于机房和精密测试区域，专用地网接地电阻应小于0.5Ω，为家具和设备提供稳定低电位参考。

在材料选择上，家具应使用抗静电或导电材质，避免普通塑料和高绝缘材料大面积暴露。脚轮、扶手、台面和箱体表面应具备受控导电性，使摩擦产生的电荷能够及时泄放。对于必须使用绝缘部件的位置，应通过导电结构、接地连接件或静电消除装置控制电位。

标准方面，FFM可参考静电放电模型研究资料及企业内部ESD规范。制造现场则可依据GB 50611‑2010《电子工程防静电设计规范》和SJ/T 10694‑2019《电子产品制造与应用系统防静电检测通用规范》进行管控。对于汽车电子、大功率模块和电力电子生产企业，还应将家具放电风险纳入FMEA分析。

工程措施上，企业应建立家具分类管理制度。金属家具、抗静电家具和普通塑料家具应分区存放和使用，普通塑料家具不得进入ESD受控区。推车、座椅和周转架应配置接地链、导电轮或接地端子，确保移动过程中电位受控。

其次，优化车间布局。家具停放区应靠近接地点，减少接地线长度。高频使用的推车应配置连续接地结构，避免因拖拽导致连接中断。对于洁净室家具，还需兼顾防尘、抗菌和防静电要求，选择适合洁净环境的材料。

第三，加强检测和维护。定期检测家具接地连续性、表面阻抗、脚轮导电性和连接端子状态。对于带接地链的推车，应检查链条是否磨损、断裂或被油污覆盖。对于带导电轮的设备，应定期清洁轮面，防止绝缘膜形成。

第四，建立移动操作规范。人员推拉家具时，应避免快速摩擦和急停；家具靠近敏感器件和设备前，应先确认接地状态。在ESD敏感工位附近，应限制未经评估的家具进入。

惠州市惠发科技认为，FFM风险常被忽视，因为家具不像设备那样显眼。但在大功率器件、电源模块和接口电路生产中，FFM放电可能造成批量硬损伤。企业应把推车、座椅、周转架纳入ESD管理体系，而不是作为普通辅助设施处理。

对于机房和实验室，还应注意家具接地与设备接地之间的关系。家具和设备应连接到同一等电位系统，避免形成电位差。对于精密仪器和大功率设备共存区域，应单独评估接地网络结构，防止家具放电干扰测试结果。

FFM家具模型提醒企业：静电风险不只来自人和设备，也可能来自每天接触的推车和座椅。通过材质控制、接地连接、区域管理和定期检测，可以有效降低家具放电造成的大功率器件击穿和电源浪涌风险。
