FIM电场感应模型｜电场感应ESD失效机理与接地

发布时间：2026‑09‑11

图：FIM电场感应模型防护示意图

在半导体制造和精密电子生产中，有些静电损伤并非来自直接接触放电，而是由空间电场感应引起。当带电物体靠近器件但尚未接触时，电场会在芯片内部感应出瞬态电压和电流，造成栅氧击穿、结区损伤或隐性失效。这种模型被称为电场感应模型，简称FIM。

FIM的机理与电容耦合相似。器件通过自身电容耦合到外部电场，当电场强度、变化率或分布发生突变时，器件内部会产生感应电荷和瞬态脉冲。其放电时间可达到皮秒级，脉冲电压高。FIM失效常与CDM现象相似，但更强调非接触式电场耦合。

FIM典型失效包括栅氧化层击穿，阈值电压漂移、漏电增加、内部结区损伤和隐性失效。由于放电能量不一定很大，失效可能不会立即显现，而是在后续老化或测试中逐步暴露。对于高密度CMOS、图像传感器、微控制器和模拟器件，FIM风险都值得关注。

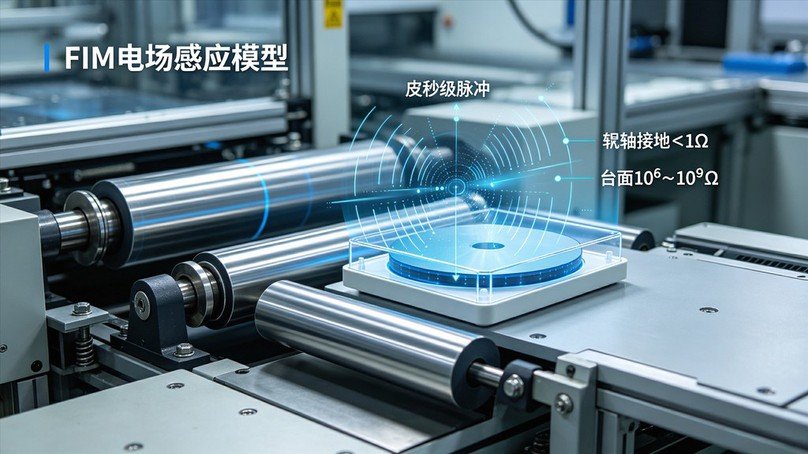

FIM防护不能只靠人员接地，而应从电场控制、导体接地、材料阻抗和环境管理四个方面入手。首先，金属导体必须可靠接地。产线中的辊轴、导轨、夹具、框架和设备外壳应保持低阻接地，其中辊轴接地阻抗宜小于1Ω，为感应电荷提供泄放路径。

其次，绝缘台面和工作台面应具备受控阻抗。表面阻抗一般控制在10⁶~10⁹Ω范围，使感应电荷缓慢泄放，同时避免过快放电产生新的干扰。对于必须使用绝缘材料的位置，应选择抗静电或耗散型材料，并验证其表面阻抗和电荷衰减性能。

第三，控制空间电场强度。生产区域应避免强静电场源靠近敏感器件。离子风机、显示屏、电机、电源柜和高频设备应合理布置，减少局部电场畸变。对于高风险工序，可进行电场分布测试，识别异常高场区域。

第四，优化物料转运方式。器件在传输过程中应尽量使用屏蔽或抗静电容器，减少外部电场直接耦合。晶圆、裸片和细间距器件应尽量缩短暴露在无保护电场中的时间。

标准方面，FIM可参考静电放电模型研究资料和企业内部ESD规范。制造现场可依据GB 50611‑2010《电子工程防静电设计规范》和SJ/T 10694‑2019《电子产品制造与应用系统防静电检测通用规范》。对于汽车电子和高可靠性器件，还应结合器件特性制定电场限值。

工程措施上，企业应建立电场风险地图。对晶圆传输、裸片测试、芯片装配和高频测试区域进行电场扫描，标记高场区域和敏感器件位置。对于异常区域，通过接地优化、屏蔽结构和材料改造降低耦合。

其次，建立导体接地清单。对辊轴、导轨、夹具、框架、设备外壳和屏蔽体逐一登记，明确接地点、连接方式和检测周期。重点检查运动部件、旋转关节和可拆卸结构的连续性。

第三，加强材料认证。所有进入受控区的台面、垫板、隔板和容器，必须验证表面阻抗、体积阻抗和电荷衰减时间。不满足要求的材料不得用于敏感器件附近。

第四，建立异常追溯机制。当出现参数漂移、漏电或隐性失效时，应评估是否存在电场感应风险，结合电场测试、接地测试和工艺记录进行分析。

惠州市惠发科技建议，FIM防护应从“接触放电控制”扩展到“电场耦合控制”。企业应先完成现场电场和接地现状评估，再进行分区管理和结构优化。对于先进制程器件，尤其要关注快速电场变化引起的感应脉冲。

对于晶圆车间和高频测试实验室，还应注意接地网络的高频特性。接地线应短、直、低电感，减少环路面积。对于必须使用绝缘支撑的位置，应通过抗静电材料和局部屏蔽降低电场耦合。

FIM电场感应模型表明，静电防护不一定需要“接触”才会发生。通过导体可靠接地、台面阻抗控制、电场强度限制和材料认证，可以有效抑制非接触式电场感应造成的栅氧击穿和隐性失效。
