CPM包装充电模型｜料管托盘静电放电风险

发布时间：2026‑09‑11

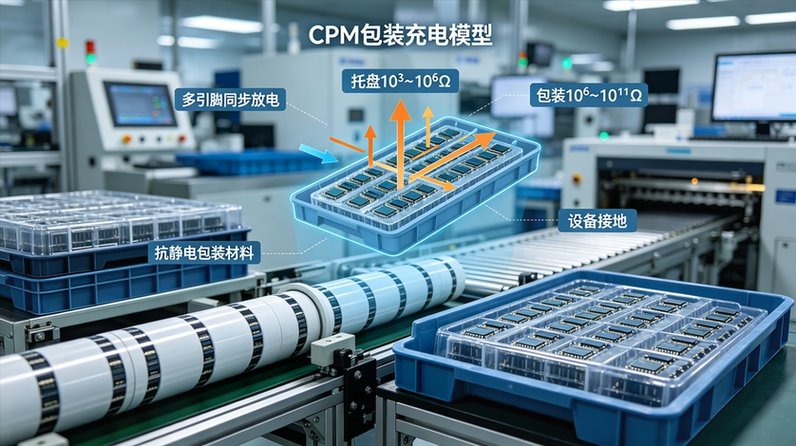

图：CPM包装充电模型防静电示意图

在IC成品测试、包装、转运和仓储环节，料管、托盘、编带和包装容器经常与器件频繁接触。当包装材料摩擦、分离或受到电场感应时，会积累大量电荷；如果容器电位高于器件耐受水平，开箱取件或接触导体时就可能发生放电。这种由包装系统带电引起的静电风险，称为包装充电模型，简称CPM。

CPM的等效参数取决于包装、料管、托盘或编带系统的总电容。由于包装系统体积较大、材料接触面积广，储存电荷往往较多。虽然CPM放电速度不一定最快，但总电荷量大，可能在多引脚之间形成同步放电，造成多通道器件损坏。

CPM典型失效包括多引脚同步受损、引脚氧化、金属化层损伤、内部结区击穿、漏电增加和功能失效。在成品阶段发生CPM放电，损失往往比晶圆阶段更严重，因为器件已经完成测试、封装和标记，返修成本更高。

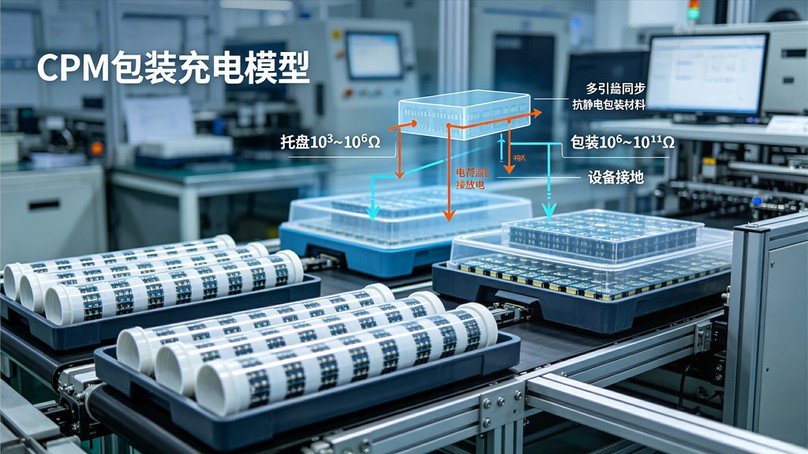

CPM防护应从包装材料选型、容器接地、转运控制和操作规范四个方面展开。包装材料应根据工艺阶段选择合适阻抗。托盘阻抗通常可控制在10³~10⁶Ω范围，包装材料阻抗可控制在10⁶~10¹¹Ω范围，使电荷缓慢泄放，同时避免过快放电。

金属导轨、框架、料槽支架和设备导体必须可靠接地。对于自动测试和包装设备，接地点应靠近器件接触区域，缩短泄放路径。对于周转容器，应使用抗静电料管、托盘和编带，避免普通塑料容器进入受控区。

标准方面，CPM可参考静电放电模型研究资料及企业内部包装规范。制造现场可依据GB 50611‑2010《电子工程防静电设计规范》和SJ/T 10694‑2019《电子产品制造与应用系统防静电检测通用规范》。汽车电子和高可靠性器件企业还应建立包装材料认证制度。

工程措施上，企业应建立包装材料认证清单。所有进入生产和仓储区域的料管、托盘、编带、周转箱和缓冲材料，必须验证表面阻抗、体积阻抗、摩擦起电电压和电荷衰减性能。不合格材料不得用于敏感器件包装。

其次，优化转运流程。器件应尽量保持在抗静电容器中，减少开箱次数和暴露时间。容器在传输过程中应避免与高绝缘材料快速摩擦。对于自动上料区域，应设置静电缓冲区，控制容器电位。

第三，加强设备和容器接地管理。自动测试机、编带机、料槽和导轨应建立接地台账，定期检测接地连续性。周转容器应配置导电部件或接地结构，使局部电荷能够泄放。

第四，规范取件操作。操作人员取件前应确认人体、工具和台面接地状态。关键器件应采用“容器开盖—电位平衡—取件”的顺序，减少突发放电风险。

惠州市惠发科技认为，CPM防护的关键是把包装容器视为ESD系统的一部分，而不是简单的运输工具。企业应先完成包装材料评估和现场静电测试，再建立分区、分级和分阶段控制体系。

对于多品种、小批量生产企业，尤其要注意不同包装材料混用时的兼容性。不同材质、不同颜色、不同结构的容器，可能具有不同的起电特性，必须经过验证才能用于敏感器件。

CPM包装充电模型提醒企业：成品阶段的静电风险同样严重。通过材料认证、容器接地、转运控制和操作规范，可以有效降低料管托盘放电造成的多引脚同步损坏。
