SDM带电基板模型｜PCB基板静电放电与接地管控

发布时间：2026‑09‑11

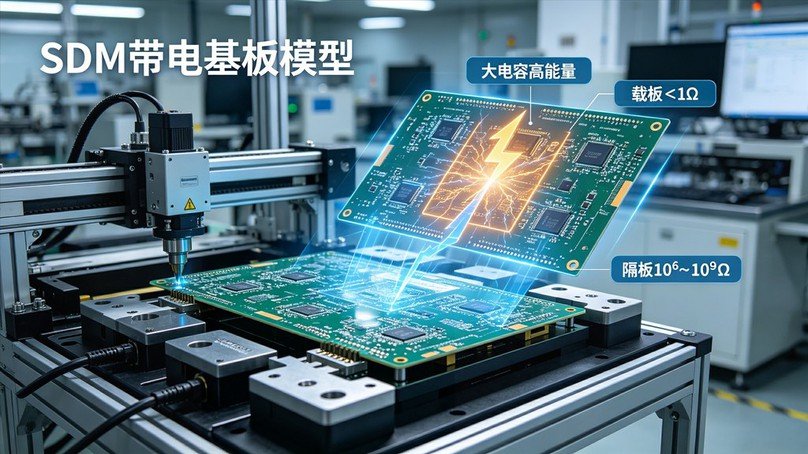

图：SDM带电基板模型接地防护示意图

在SMT组装、电路板测试、分板和整机装配过程中，PCB电路板可能因摩擦、分离、电场感应或接触导体而带电。由于PCB基板面积较大、电容较大，放电持续能量高，会出现板级大面积损伤，常见于电路板组装、测试工序。

SDM带电基板模型，PCB基板大电容；放电速度中等；释放总能量巨大。器件典型失效形式：PCB线路烧毁、BGA焊点脱落、板级大面积失效。

SDM失效往往具有批量性和隐蔽性。部分板卡放电后当场短路，部分表现为间歇性故障、参数漂移或功能异常。对于汽车电子、工业控制、电源模块和医疗器械板卡，SDM损伤可能导致严重可靠性问题。

SDM防护应围绕“基板电位控制、载板接地、治具接地、隔板阻抗和工序隔离”展开。载板、托盘和夹具的金属部分必须可靠接地，接地阻抗小于1Ω。隔板、垫板和支撑材料应具有受控阻抗，一般可控制在10⁶~10⁹Ω范围，使电荷缓慢泄放。

对于测试治具，应优化接地连接，减少接地电感和环路面积。探针、夹具、定位销和压板应形成等电位联结，避免不同部件之间产生电位差。对于SMT和分板工序，应减少PCB与导轨、夹具和设备之间的摩擦。

标准方面，SDM可参考静电放电模型研究资料及企业内部ESD规范。制造现场可依据GB 50611‑2010《电子工程防静电设计规范》和SJ/T 10694‑2019《电子产品制造与应用系统防静电检测通用规范》。对于汽车电子和工业控制板卡，还应结合产品可靠性要求制定SDM控制指标。

工程措施上，企业应建立PCB工序风险清单。对SMT上料、分板、测试、组装和老化工序逐一评估，识别高风险区域和高敏感板卡。高风险工序应采用更严格的接地网、更短的泄放路径和更频繁的检测。

其次，建立载板和治具认证制度。所有进入受控区的载板、托盘、夹具和治具，必须验证表面阻抗、接地连续性和电荷衰减性能。不合格工装不得用于敏感器件板卡。

第三，优化设备接地布局。测试仪器、治具、传送设备和被测板卡应尽量连接到同一等电位系统。强电测试和精密弱电测试应分区布置，避免不同系统之间的电位干扰。

第四，加强检测和追溯。定期检测载板接地连续性、治具阻抗、设备接地电阻和环境温湿度。对于板级短路、BGA脱落和多通道失效，应评估SDM可能性并开展失效分析。

惠州市惠发科技认为，SDM防护的关键是把PCB基板视为“大电容能量源”，而不是普通绝缘板。企业应先完成现场风险评估，再进行载板、治具、隔板和接地网的系统设计。

对于高密度PCB和电源板生产车间，还应注意接地网络的高频特性。接地连接应短、直、低电感，减少环路面积。对于必须使用绝缘支撑的位置，应选择抗静电材料并验证其电荷衰减性能。

SDM带电基板模型提醒企业：PCB放电可能造成板级大面积失效。通过载板接地、治具接地、隔板阻抗控制和工序隔离，可以有效降低PCB走线烧毁和BGA脱落风险。
