SJ/T10694‑2006解读：防静电产品测试环境与仪器选型要点

随着电子元器件微型化发展，静电放电造成芯片隐性损伤、批量不良的风险持续上升。EPA防静电工作区的检测工作，不能只关注最终电阻数值，测试环境、仪器电极是否合规，直接决定检测数据是否真实有效。SJ/T10694‑2006《电子产品制造与应用系统防静电检测通用规范》对检测前置条件做出强制性规定，也是很多工厂自检容易忽略的环节。

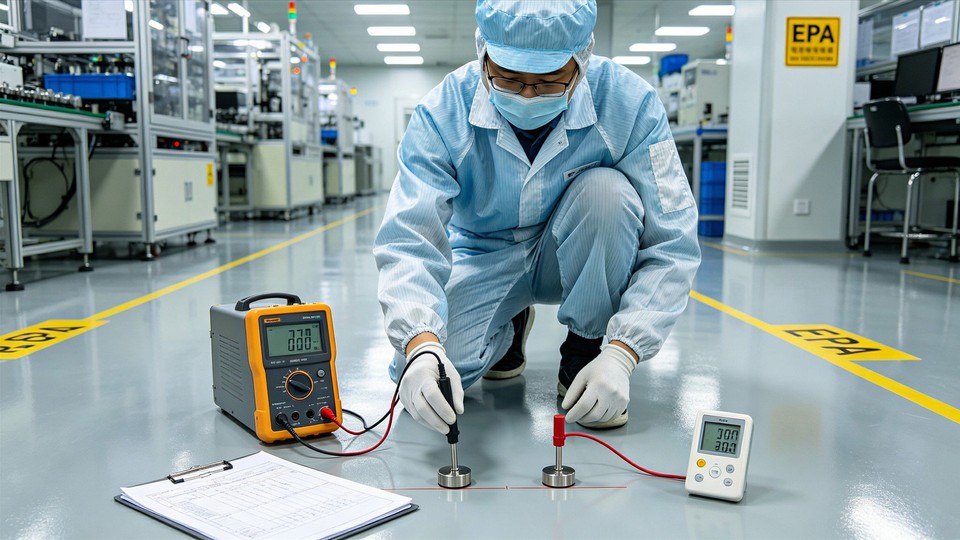

防静电检测现场仪器架设实拍

标准明确规定常规防静电检测环境，温度应控制20℃‑25℃，相对湿度维持40%‑60%。车间湿度偏低，空气干燥，同一块防静电地面测出电阻会显著偏高；梅雨季湿度过大，材料表面吸附水汽，电阻读数会被人为压低，两种情况都会造成检测失真。实验室样品检测，被测样品需要提前恒温恒湿预置，充分释放储存搬运积累的残余静电；样品放置的绝缘支撑台面，表面与体积电阻必须大于1×10¹³Ω，台面尺寸大于样品边缘至少10cm，避免台面导电旁路掩盖真实测试结果。

防静电检测环境条件示意

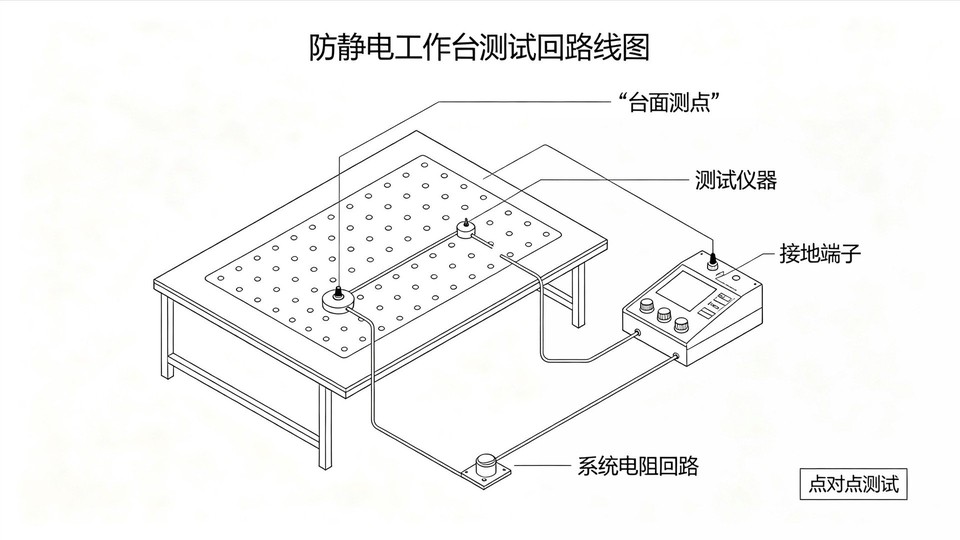

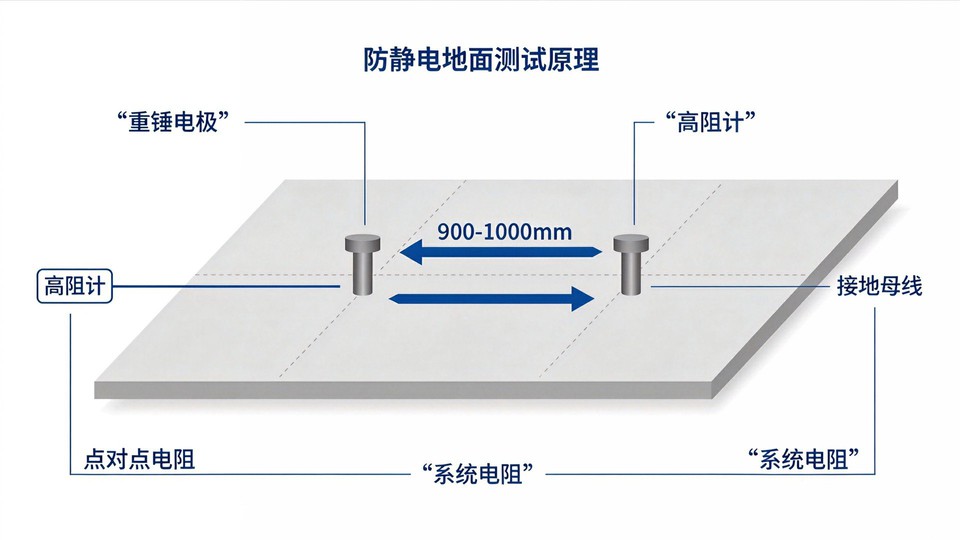

检测仪器与电极同样不可随意选配。地面现场检测使用柱状重锤电极，直径63±3mm，重量2.25‑2.5kg，导电橡胶邵氏A硬度60±10。地面点对点电阻测试电极间距900‑1000mm，工作台类产品点对点测试电极间距调整为300mm。测试电压遵循分级逻辑：初始施加10V，实测电阻大于1×10⁵Ω切换100V开展测试。电阻检测选用高阻计、兆欧表；静电电压选用非接触式静电电压表；离子风机配套离子平衡分析仪；人体防护检测配备腕带测试仪、人体综合电阻测试仪。

所有投入检测使用的仪器必须经过计量检定，且处于检定有效期内，仪器精度不低于5%。过期未校准仪器采集的数据，在客户ESD审厂、体系审核当中不予认可。很多企业采购了昂贵防静电材料，最后却栽在检测环节，根源往往就是环境失控、电极规格不对、仪器未校准。
