VF‑TLP快速TLP｜复现CDM效应高频测试接地

发布时间：2026‑09‑11

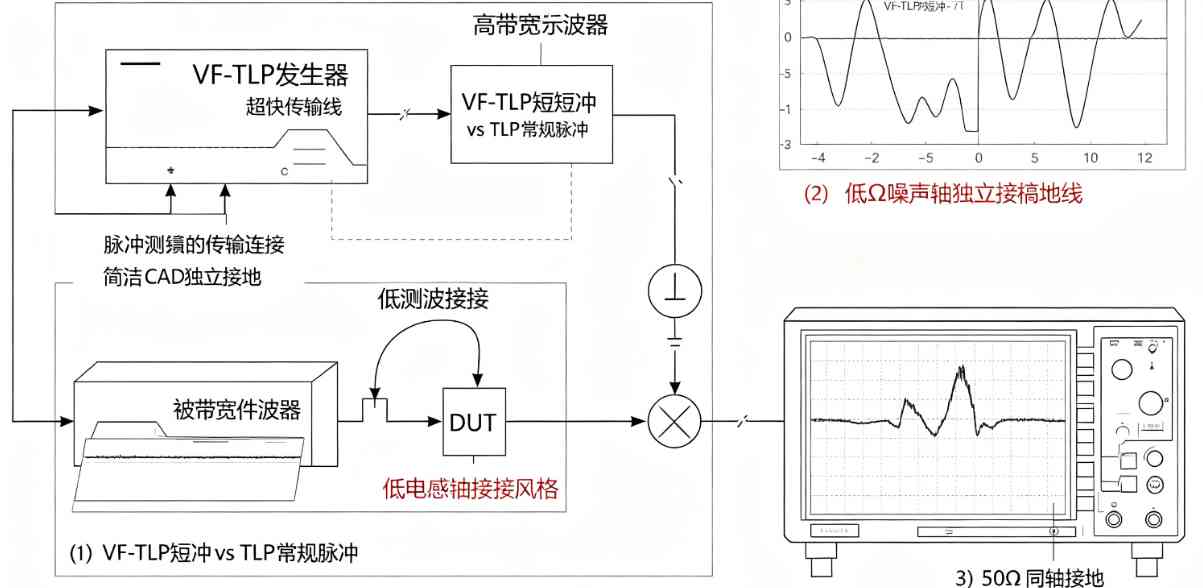

图：VF‑TLP快速TLP高频接地示意图

VF‑TLP快速TLP，超快沿脉冲测试，用于复现CDM器件充电模型的极快放电冲击，用于先进制程芯片ESD防护能力评估。模型参数：1‑10ns快沿脉冲；脉冲极快；冲击电流高；可以仿真CDM放电冲击。测试用途：仿真CDM冲击、评估先进制程防护能力、器件精准ESD测试。

VF‑TLP属于高频高速测试，普通地线电感会严重畸变脉冲波形，必须做高频低电感接地处理。防护及接地要求：探头屏蔽接地阻抗＜1Ω；高频接地设计；采用低电感接地连接。

标准方面，VF‑TLP可参考AEC‑Q100、AEC‑Q200、GJB 1782等器件ESD测试标准；实验室建设执行GB 50611‑2010《电子工程防静电设计规范》、SJ/T 10694‑2019《电子产品制造与应用系统防静电检测通用规范》。高频测试实验室除接地电阻之外，还必须管控接地回路电感，单纯的低直流电阻无法满足超快脉冲测试需求。

工程实施措施，第一，接地导体选用宽铜带、铜排替代细圆导线，降低回路电感；接地路径做到短、直，最小化环路面积，消除天线效应。探头外壳、屏蔽壳体、夹具底座全部多点低电感接地。

第二，测试区域实现单点参考接地拓扑，多台仪器在公共接地点汇集，禁止串接地线，规避地环路。高压单元、电源单元与待测器件测试区做物理隔离，减少耦合干扰。

第三，定期开展高频接地阻抗检测，不只是测直流接地电阻；核查屏蔽层接地连续性，检查夹具、探头接头有无氧化松动，接头接触不良会引入额外电感，直接造成脉冲波形失真。

第四，测试作业标准化，每次测试前校验脉冲波形；当测试数据异常，优先排查接地、屏蔽、接头状态，再排查仪器本身。

惠州市惠发科技可为半导体高频测试实验室，做高频低电感特种接地系统整体解决方案。企业建设VF‑TLP实验室，不能照搬普通实验室接地方案，高频场景电感指标优先级高于直流电阻。

先进7nm、5nm等小尺寸芯片，栅氧化层极薄，对CDM类皮秒‑纳秒级放电极其敏感；VF‑TLP是复现该类失效的关键测试手段，而整套系统性能高度依赖高频接地质量。接地设计缺陷会造成测试误判，带来产品防护设计过度或者防护不足的风险。

VF‑TLP快速TLP提醒行业：高速ESD测试，接地不等于简单埋地网，必须兼顾直流电阻与高频回路电感，通过低电感布线、屏蔽接地、单点参考，保障复现CDM冲击脉冲的真实性。
