EPA防静电工作区人员防护：软接地安全设计工程要点

静电敏感器件损坏很多时候来源于操作人员人体静电放电。在EPA防静电工作区内，人员是最重要的静电产生源，人体摩擦可以积累数千至上万伏静电电压，如果没有合理泄放路径，极易造成芯片、PCB、车规元器件隐性击穿。很多项目只重视静电泄放，却忽略工频触电风险，GB50944‑2013第13.2.4为强制性条文：涉及人身安全的防静电接地必须采取软接地措施。

所谓软接地，就是在静电泄放回路串联限流阻抗，典型配置为1MΩ保护电阻。该电阻不会阻碍高压微弱静电电荷泄放；一旦工位发生220V工频漏电，可把流过人体电流限制在5mA安全阈值以内，实现“泄放静电同时保护人身”。市场中美标EPA黄色辅助接地插头，就是软接地的典型工程产品，插头内置1MΩ电阻，作为工位EBP接地连接点，对接防静电手环、台垫接地线。

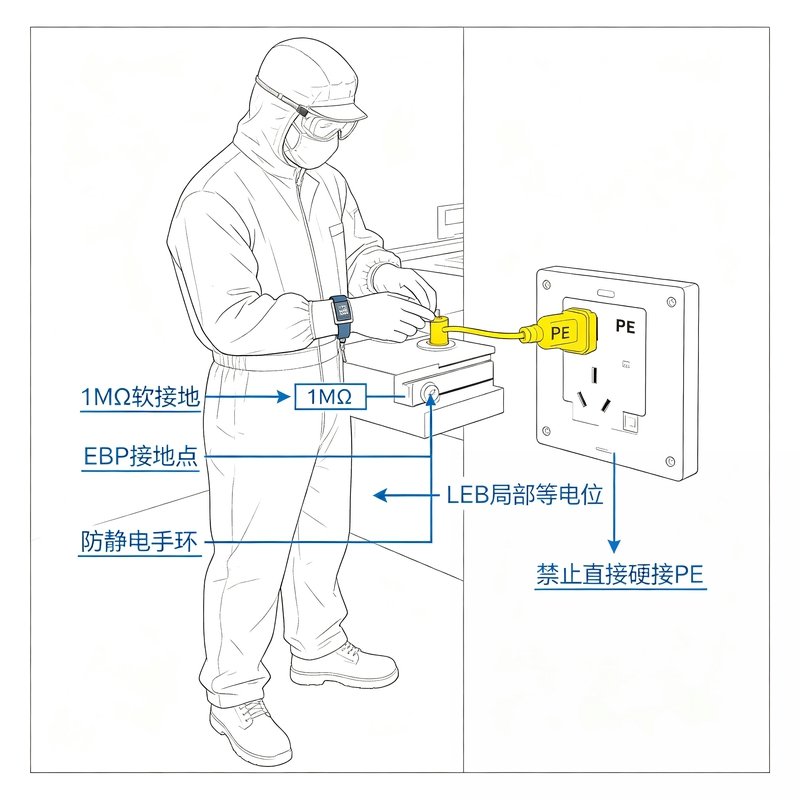

人员防护工程落地要点：

• 每个防静电工作台至少设置2处手腕带接地点，接地点设置在操作人员方便触碰位置；
• 手环、台垫必须通过软接地回路接入局部等电位端子板LEB，禁止直接硬接保护地PE；
• 所有工位接地采用放射式并联布线，严禁多个工位手环接地线串联“菊花链”；
• EPA区域内操作人员必须配套防静电手环、防静电鞋、防静电服，消除人体起电条件；
• 不得存在悬浮孤立金属物件，人员可接触的金属工装全部接入EBP接地连接点。

工程容易踩坑：部分国内施工单位直接把手环接地线接至保护地排，取消1MΩ限流电阻。静电可以正常泄放，但一旦发生漏电故障，操作人员将直接暴露在工频触电风险之下，不符合国标强制条文，外资、车规客户审厂会直接判定严重不符合项。

同时需要区分两个容易混淆指标：GB50944‑2013国内规范没有规定功能地‑保护地之间25Ω限值；出口外资项目，需要同步满足ANSI/ESD S6.1，ESD功能地与保护PE之间跨接电阻≤25Ω。而NEC 250.53中25Ω为接地极对地散流电阻，二者定义完全不同，不可混用。
