【机】防静电设备工程：工作台、离子消除装置施工、接地与安装规范

EPA防静电工作区各类生产设备、工装、工作台、离子静电消除装置，是管控机器起电、消除局部静电的核心硬件。依据国家标准GB50944‑2013第11章、第12章，防静电设备不仅要满足本身静电耗散性能，接地方式、安装布局、调试试运行同样决定整体EPA区域最终防静电效果。

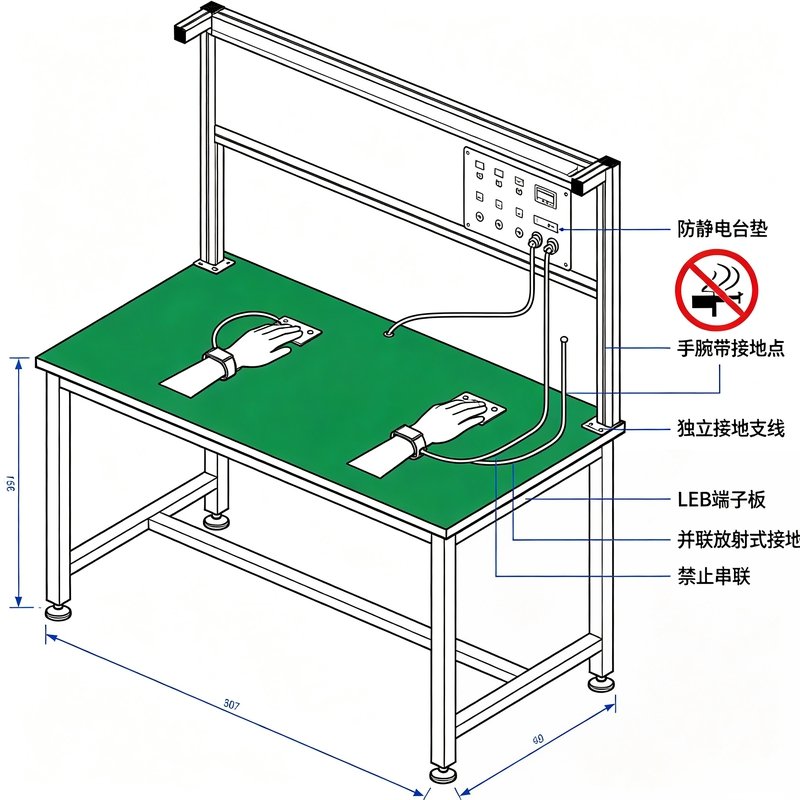

一、防静电工作台施工要点

• 金属材质工作台，台面必须铺设防静电耗散台垫，禁止金属台面直接作为操作面；
• 接地方式：全部采用并联放射式布线，各个工作台接地支线独立接入LEB局部等电位端子，严禁串联接地；工作台隔板、搁板、夹具工装全部做接地处理；
• 工作台必须设置2处以上手腕带接地点，台面张贴ESD静电敏感警示标识；
• 测试验收指标：工作台对地电阻控制在1×10⁵Ω～1×10⁹Ω区间。

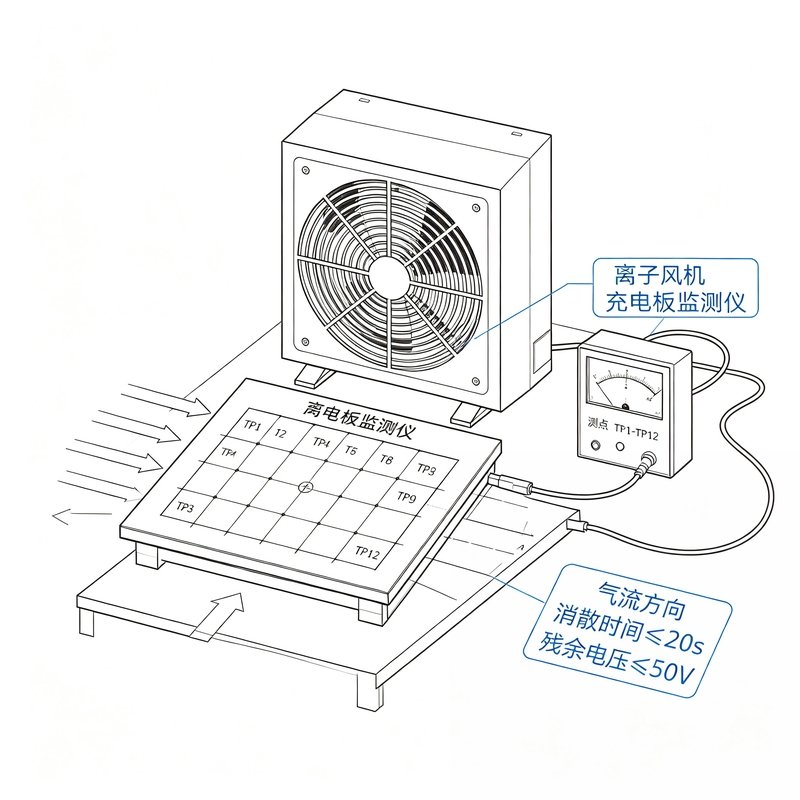

二、离子静电消除装置（离子风机、X射线静电消除器）

GB50944‑2013有多项强制性条文：易燃易爆作业场所必须选用防爆型静电消除装置；放射性X射线消除装置放射源必须存放专用铅罐、专人保管。

• 设备机壳必须可靠接地；安装需要避开强气流扰动，气流会破坏离子平衡，降低消除效果；
• 设备安装完成之后，单机调试→分系统调试→整套系统调试，整机试运行时间不少于72小时；
• 性能验收：针对＞100V敏感器件工位，静电消散时间≤20s，残余电压≤50V；高敏感器件10‑100V级别残余电压≤5V；
• X射线类型消除器，300mm位置残余电压≤5V，消散时间≤2s，同时管控臭氧浓度≤0.3mg/m³。

工程常见问题：离子风机只通电不做机壳接地；工作台多台串联共用一根接地线；离子设备布置被流水线大风量风机干扰，实测消散时间超标，客户审厂不通过。
