ESD接地选型误区辨析｜标准、论文视角下审厂常见争议点

摘要：结合航天514所《静电放电防护的接地要求》论文，以及GB50611‑2010、ANSI/ESD S20.20‑2021、NASA‑STD‑8739.7，梳理电子工厂ESD接地审厂当中高频技术误区。区分“合规共用PE接地”与“错误直接接设备PE端子”，厘清独立接地极的适用边界，避免企业因为认知偏差产生不必要工程投入。

在SMT、PCBA、新能源BMS工厂ESD审厂过程中，接地是出现不符合项最多的模块之一。很多企业混淆“联合接地的合规做法”和“错误施工方式”，盲目追加独立接地桩，增加不必要项目成本。结合航天514所《静电放电防护的接地要求》论文核心观点，接地本质目标是等电位，消除电位差，而不是一味追求独立大地极。

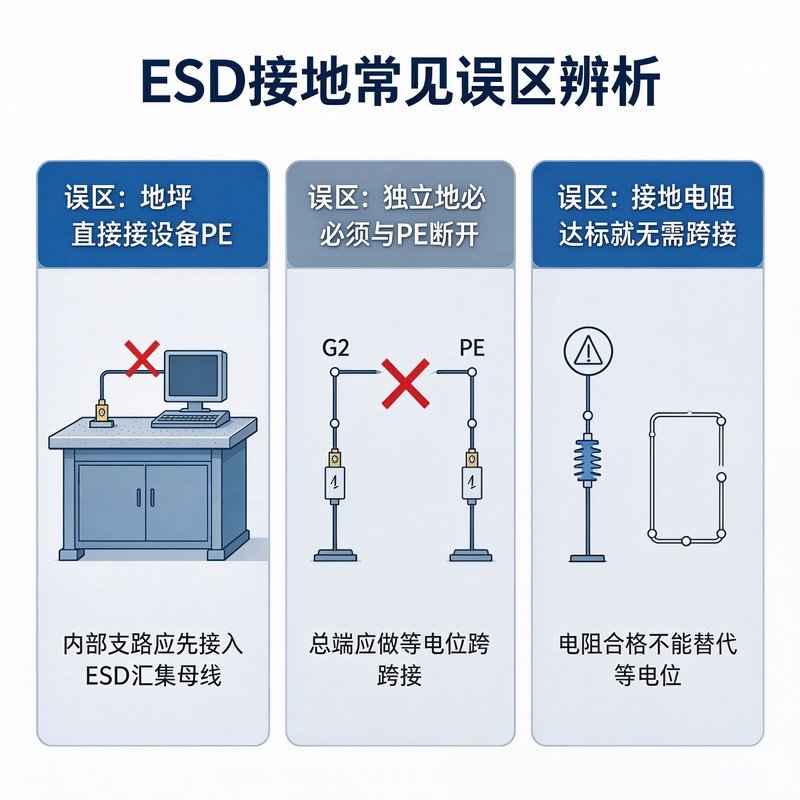

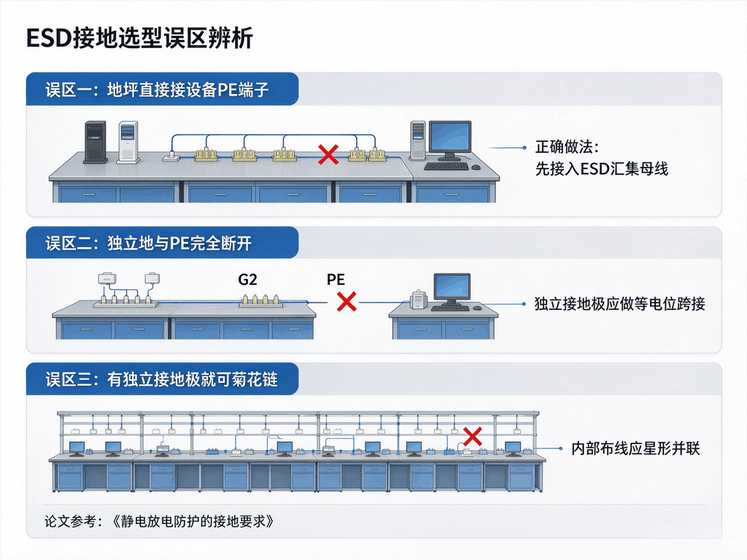

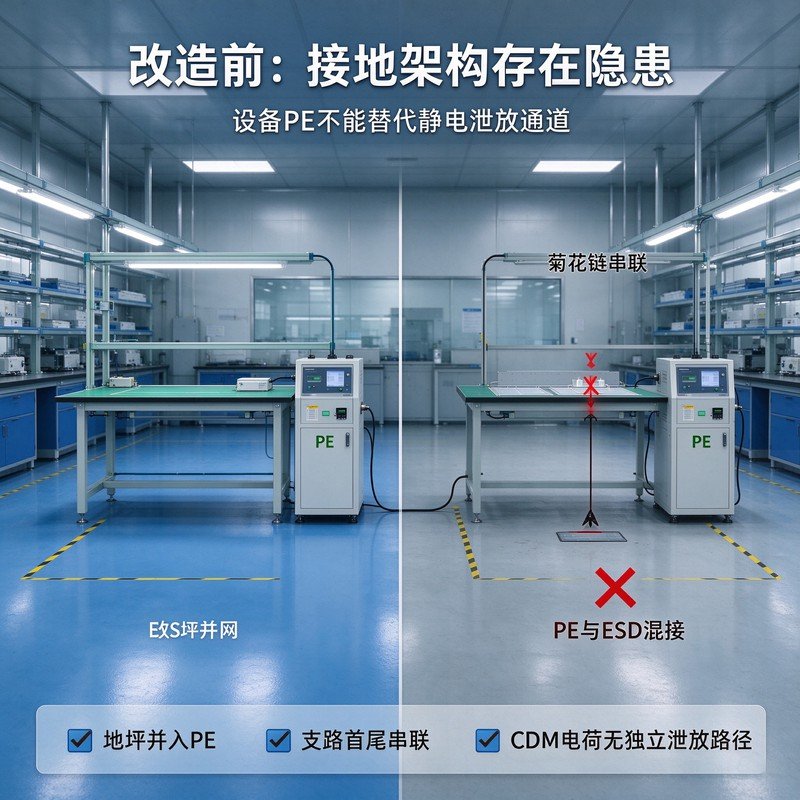

误区一：把“地坪直接接设备PE端子”等同于联合接地方案

国标允许ESD汇集母排总点位和大楼PE做等电位联结，但绝不允许防静电地坪、台垫直接就近接设备外壳PE接线端子。

正确联合接地做法：地坪、台垫全部独立走线，星形接入MEB‑LEB‑SEB‑JD汇集母线；仅在总汇集点做单点和大楼PE等电位跨接。内部静电泄放支路物理独立；设备外壳保护接地继续走原有PE回路。很多工厂审厂不通过，并不是因为复用PE，而是内部布线混接，属于施工工艺错误，不是方案本身错误。

误区二：独立接地极=高级万能方案，可以不和PE做等电位跨接

部分工厂直接打独立接地桩，完全断开与大楼PE的连接，两套接地系统悬浮隔离。根据GB50611‑2010条文，当采用单独防静电接地方式，必须与建筑物保护接地装置做等电位联结，限制两地之间电位差。

两套地完全隔离属于严重违规：设备发生漏电故障，两套地之间会产生电位差，既威胁人员触电安全，也会造成CDM模式下芯片电位差击穿损坏。独立接地极只是可选增强手段，不等于可以抛弃等电位原则。

误区三：只要打独立接地极，内部菊花链串联就可以接受

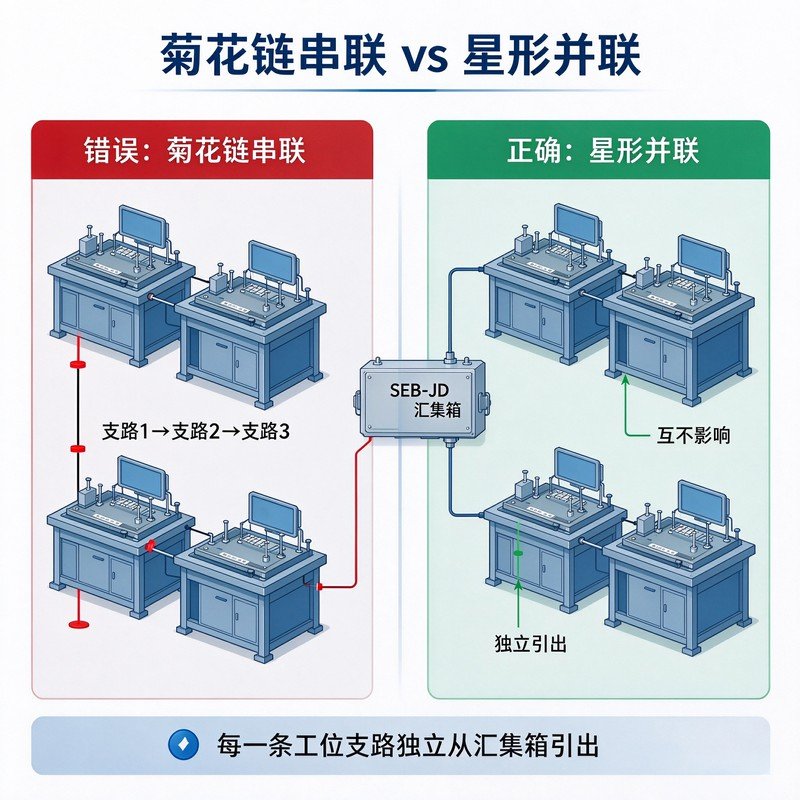

无论采用共用PE联合接地，还是独立接地极，车间内部工位、地坪、台垫都禁止菊花链串联接地。多个工作台首尾串接，一处接头松动，下游全部工位接地失效，会直接开出审厂严重不符合项。必须采用星形并联，每一条支路独立从汇集箱引出。

误区四：只要接地做好，就可以解决全部HBM/MM/CDM/FIM风险

接地是EPA防护的基础，但不能单独解决全部静电风险。HBM人体放电还需要人员防护；CDM组件充电放电依赖地坪独立泄放支路；FIM电场感应风险需要配套离子风机、绝缘物料管控。完整ESD体系需要硬件接地、材料选型、人员培训、点检台账共同闭环。

工程选型决策逻辑（引用论文+标准综合建议）

1. 建筑PE接地经检测合格，普通SMT、PCBA、新能源车间，客户无书面强制独立接地要求 → 优先采用“ESD汇集母线+总点位等电位接PE”联合接地方案；
2. 高精度微弱信号测试；原有大楼接地网无法修复；客户技术规格书书面明确独立接地极 → 选用独立ESD接地极，必须落实与PE保护地可靠等电位跨接；
3. 遇到审核员主观认知争议，可以引用《静电放电防护的接地要求》论文、GB50611‑2010、ANSI/ESD S20.20‑2021、NASA‑STD‑8739.7作为技术举证依据。

惠州市惠发科技有限公司提示电子制造企业：ESD接地工程选型应依据标准、论文、现场实测条件以及客户书面技术文件综合判断，避免凭经验盲目上马独立接地极，造成不必要的资金浪费。公司可为广东各地工厂提供现场勘测，输出兼顾标准、审厂要求的ESD整体解决方案。
