ANSI ESD S20.20标准下设备接地导体小于1欧姆的规范要求

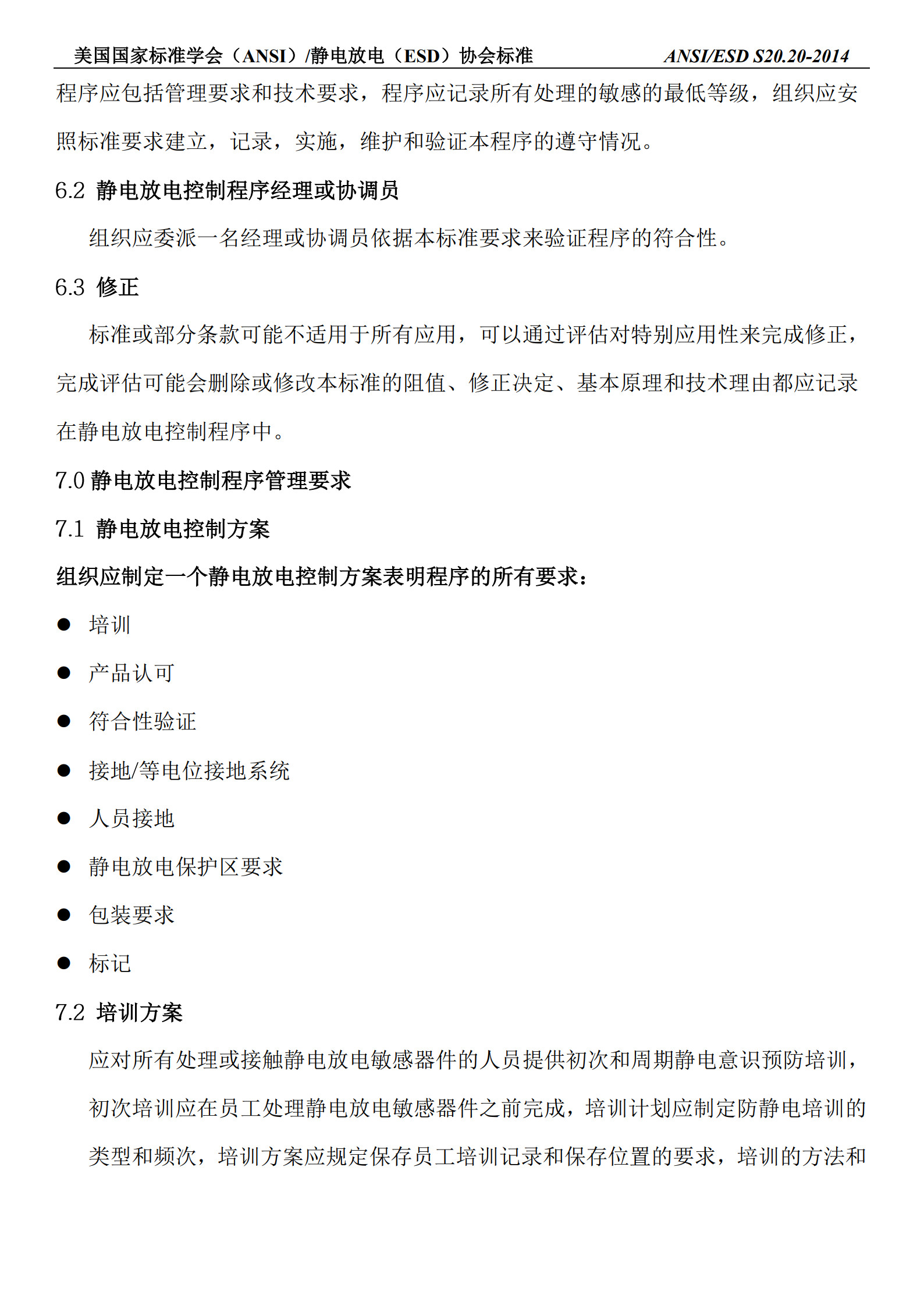

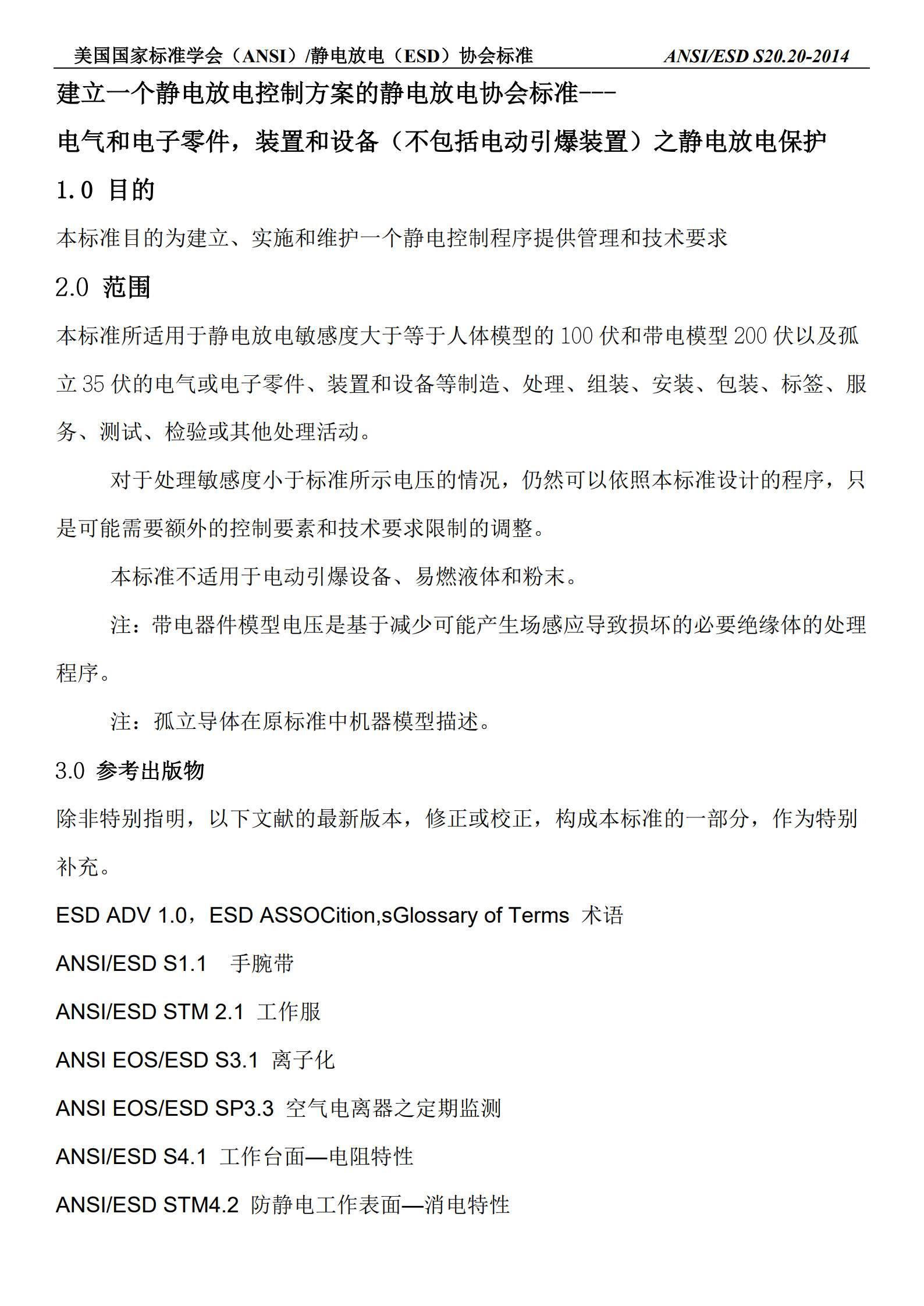

ANSI ESD S20.20是美国静电放电协会（ESDA）制定的静电防护管理体系标准，广泛应用于电子制造、精密仪器、危化存储等对静电敏感的行业，其核心目标是通过建立系统化的静电防护流程，规避静电放电对设备、产品及人员的危害。其中，设备接地导体电阻小于1欧姆的要求，是该标准中静电传导防护的核心条款，直接决定设备静电释放的效率与安全性，也是企业通过ANSI ESD S20.20认证、落实静电防护责任的关键环节。本文结合标准核心要求、实操安装规范、检测方法及常见问题，详细解读ANSI ESD S20.20标准下设备接地导体小于1欧姆的相关要求，同步提取规范可直接使用的META标签，为企业规范设备接地、符合标准要求提供专业参考。
一、ANSI ESD S20.20标准中设备接地导体的核心要求
ANSI ESD S20.20标准明确规定，用于静电敏感设备（ESD敏感设备）、静电防护设备及相关金属构件的接地导体，其接地回路电阻必须控制在1欧姆以内，这一要求源于静电快速释放的核心需求——电阻值越低，静电导出速度越快，可有效避免静电在设备表面积聚，杜绝静电放电引发的设备损坏、产品不良或安全事故。
需重点明确的标准细节的：1. 适用范围：该要求适用于所有与静电防护相关的设备，包括精密电子仪器、生产设备、静电消除设备（离子风机、静电消除棒）、金属货架、转运设备等，尤其针对ESD敏感等级高（如Class 0、Class 1）的设备，必须严格执行1欧姆以内的接地导体电阻要求；2. 电阻定义：此处的1欧姆为接地导体的回路总电阻，包括接地导体本身电阻、导体与设备的连接电阻、导体与接地系统的连接电阻，而非单一导体的自身电阻；3. 标准衔接：ANSI ESD S20.20与GB 12158-2006《防止静电事故通用导则》、GB 14050《系统接地的形式及安全技术要求》相衔接，明确接地导体的选型、安装需同时满足相关国标要求，确保接地系统的可靠性与合规性。
标准核心目的：通过严格控制接地导体电阻在1欧姆以内，确保设备产生的静电能在毫秒级内快速导出至接地系统，避免静电积累形成高电位，进而保护ESD敏感设备、精密元器件不受静电损坏，同时降低静电放电引发的火灾、爆炸等安全隐患，尤其适配易燃易爆、电子制造等高危场景。
二、设备接地导体小于1欧姆的核心实现条件（选型+安装）
要满足ANSI ESD S20.20标准中接地导体小于1欧姆的要求，需从导体选型、安装工艺、连接方式三个维度严格把控，结合相关实操规范，杜绝因选型不当、安装不规范导致的电阻超标问题，确保接地回路导通良好。
（一）接地导体选型规范（核心前提）
导体的材质、截面积直接影响电阻值，ANSI ESD S20.20标准结合实操需求，明确以下选型要求，同时参考相关机电接地规范优化细节：1. 材质选型：优先选用导电性能优良、耐腐蚀、抗老化的材料，首选铜芯导体（铜的导电率高、电阻系数低），严禁使用锈蚀、破损、导电性能差的钢材、铝线等；对于振动、频繁移动的设备，接地导体禁止使用单股线及金属链，应采用6mm²以上的裸绞线或编织线，确保连接可靠性；2. 截面积要求：根据设备功率、静电释放需求，合理选择导体截面积，一般情况下，设备接地导体截面积不小于16mm²，大型设备（如生产流水线、大型精密仪器）需选用25mm²及以上铜芯导体，截面积越大，导体自身电阻越小，越易满足1欧姆以内要求；接地线需采用黄绿双色绝缘护套，便于识别，同时具备防腐蚀、防机械损伤的性能，外漏接地扁钢需做黄绿相间色标，间距为100mm；3. 导体质量：导体需符合国家相关标准，表面无氧化、破损、断裂，导体接头处需经过镀锡、镀银处理，降低接触电阻，避免因接头氧化导致回路电阻超标。
（二）接地导体安装工艺（关键环节）
安装工艺的规范性直接影响接地回路电阻，需严格遵循ANSI ESD S20.20标准及机电接地安装规范，重点把控以下要点：1. 导体敷设：接地导体需沿设备边缘、地面隐蔽敷设，避免被碾压、磨损、拉扯，严禁与强电线路并行敷设，防止电磁干扰影响静电释放；桥架连接处两侧跨接地线，采用不小于4mm²的黄绿相间铜芯软导线并采用专用爪垫螺丝压紧，严禁采用铜编织带跨接，跨接线需预留伸缩余量；2. 连接方式：导体与设备外壳、接地端子的连接，优先采用螺栓紧固连接，连接处需去除氧化层、油污，涂抹导电膏，确保接触紧密，接触电阻不大于0.1欧姆；导体与接地系统（接地体、等电位汇集排）的连接，采用焊接或螺栓紧固，焊接处需做好防腐处理（涂刷防腐漆），避免后期锈蚀导致电阻升高，接地干线与接地体的连接点不得少于2个，并在建筑物两端分别与接地体相连；3. 等电位连接：所有需要接地的设备、金属构件，需通过接地导体连接至同一等电位汇集排，再由汇集排连接至接地体，形成完整的接地回路，确保所有设备处于同一电位，避免电位差引发静电放电，等电位汇集排需选用铜排，确保导电性能达标，机房内接地干线沿墙面水平敷设，距地面高度250~300mm，与墙壁间隙10~15mm，固定间距500mm。
（三）接地系统配套要求（辅助保障）
接地导体电阻能否稳定在1欧姆以内，需依托完善的接地系统，结合ANSI ESD S20.20标准及相关规范要求：1. 接地体选型与安装：接地体采用镀锌钢管、镀锌角钢或铜棒，长度不小于2.5米，直径不小于16毫米，垂直埋入地下0.8米以上，接地体之间间距不小于5米，形成接地网，确保接地体与土壤接触良好，接地体埋入后填充细土并夯实，做好标识便于后期检测；变（配）电所的接地体宜水平敷设，采用闭合环形连接，外缘各角做成弧形，埋设在墙外3米以上，埋设深度超过当地冻土层，不小于0.6米；2. 接地电阻控制：接地体的接地电阻需控制在0.5欧姆以内，结合接地导体自身电阻、接触电阻，确保整个接地回路电阻小于1欧姆；对于联合接地系统，接地电阻需严格控制在1欧姆以内，独立接地装置需定期检测，确保电阻达标，山区等土壤电阻率较高的地区，可适当优化接地网布局，避免电阻超标；3. 屏蔽防护：接地导体需做好屏蔽防护，避免外界干扰导致电阻波动，尤其在电子制造车间、精密仪器室，接地导体需远离强电设备、高频设备，防止电磁感应影响静电释放效率。
三、设备接地导体电阻检测规范（符合ANSI ESD S20.20要求）
ANSI ESD S20.20标准明确要求，设备接地导体电阻需定期检测，确保其持续稳定在1欧姆以内，检测流程、方法需符合标准规范，同时结合相关检测要求，做好记录追溯，具体要求如下：
（一）检测仪器选型
选用符合ANSI ESD S20.20标准的接地电阻测试仪，精度不低于0.01欧姆，量程覆盖0~10欧姆，优先选用数字式接地电阻测试仪，可精准测量接地回路的总电阻，同时具备数据存储、打印功能，便于检测记录留存；检测时需避免使用精度不足的仪器，防止检测数据偏差，确保检测结果真实可靠。
（二）检测流程与方法
1. 检测前准备：断开设备电源，确保检测过程安全；清理接地导体接头处的灰尘、氧化层，确保检测探头与导体接触良好；检查检测仪器是否校准合格，校准周期不超过1年，避免仪器误差导致检测结果不准确；在易燃易爆场所检测时，需在无爆炸危险的地方进行，或将测量用的端钮引至易燃易爆场所以外地方进行，防止检测产生火花引发安全事故；2. 检测操作：将检测仪器的两个探头分别连接设备接地端子和接地体，启动仪器，读取接地回路总电阻值，每个检测点重复测量3次，取平均值作为最终检测结果；重点检测导体接头、导体与设备连接、导体与接地体连接等关键部位，排查接触不良导致的电阻超标问题；3. 检测标准：检测结果需小于1欧姆，若检测值在1~1.5欧姆之间，需及时排查整改（如紧固接头、更换导体）；若检测值大于1.5欧姆，需立即停止设备使用，全面排查接地系统，直至检测达标后，方可恢复设备运行。
（三）检测周期与记录
1. 检测周期：日常巡检每日检查接地导体连接情况，每月进行1次电阻检测；每季度进行1次全面检测，重点排查隐蔽部位的接地导体；每年委托第三方专业机构，按照ANSI ESD S20.20标准进行专项检测，形成检测报告；与建筑物防雷接地子系统共用接地装置的，每1-2年检查一次，独立使用的接地装置每1-3年检查一次，宜安排在雨季来临前或年平均干旱月份进行，确保检测结果贴合实际使用场景；2. 记录管理：建立完善的检测台账，详细记录检测时间、检测点、检测结果、检测人员、整改情况等信息，台账需保存至少3年，确保可追溯，作为企业通过ANSI ESD S20.20认证、落实静电防护责任的重要依据。
四、常见问题与整改措施
在实际落地过程中，设备接地导体电阻易出现超标问题，结合ANSI ESD S20.20标准要求及实操经验，梳理常见问题、原因及整改措施，助力企业快速排查整改，确保符合1欧姆以内的要求：
（一）常见问题及原因
1. 电阻超标：导体截面积不足、接头氧化、接地体锈蚀、土壤干燥导致接地体接触电阻升高，或导体敷设过程中被磨损、断裂，导致回路电阻超过1欧姆；部分场景未按要求设置等电位连接，存在电位差，间接导致电阻波动；2. 接触不良：导体与设备、接地体的连接螺栓松动，或接头处未去除氧化层、未涂抹导电膏，导致接触电阻升高；振动设备的接地导体选用不当，出现松动、断裂，影响连接可靠性；3. 导体损坏：导体被碾压、磨损、腐蚀，导致导体截面积减小，电阻升高；强电干扰导致接地导体静电释放效率下降，间接影响电阻检测结果；4. 检测误差：检测仪器未校准、检测方法不当，导致检测结果偏差，误判电阻超标。
（二）针对性整改措施
1. 电阻超标整改：更换截面积符合要求的铜芯导体，对接头进行镀锡、镀银处理，清理氧化层并涂抹导电膏；更换锈蚀的接地体，优化接地网布局，在土壤干燥区域增加接地体数量或浇水湿润土壤，降低接地体接触电阻；完善等电位连接，确保所有设备、金属构件连接至同一等电位汇集排，消除电位差；2. 接触不良整改：紧固连接螺栓，定期检查并拧紧松动的接头，对接头处进行防腐处理，避免氧化；振动设备的接地导体更换为编织线或多股软导线，预留伸缩余量，确保连接牢固；3. 导体损坏整改：更换损坏的导体，重新规范敷设，避免导体被碾压、磨损，远离强电线路，做好屏蔽防护；定期检查导体表面状态，及时更换老化、腐蚀的导体，外漏导体做好防护措施，避免机械损伤；4. 检测误差整改：定期校准检测仪器，严格按照标准流程进行检测，重复测量取平均值，确保检测结果准确；对检测人员进行专业培训，规范检测操作，避免因操作不当导致的误差。
五、ANSI ESD S20.20认证相关注意事项
企业在申请ANSI ESD S20.20认证时，设备接地导体小于1欧姆的要求是重点审核项，需重点关注以下几点：1. 建立完善的静电防护管理体系，明确设备接地的责任分工、操作规范、检测流程，确保所有设备接地导体符合1欧姆以内要求；2. 留存完整的接地导体选型证明、安装记录、检测台账，确保可追溯，作为认证审核的重要依据；3. 对相关工作人员进行ANSI ESD S20.20标准培训，确保其掌握接地导体选型、安装、检测的规范要求，能够及时排查整改问题；4. 定期开展静电防护体系内部审核，重点检查设备接地导体电阻情况，及时发现并整改不符合项，确保体系持续符合标准要求，同时结合相关国标，完善接地系统的合规性。
