工厂接地系统设计原理、参数规范、成本优化与施工工艺标准 | 依据 GB50169 GB
1. 工厂接地系统设计原理 + 关键参数来源（地桩 / 铜排 / 铜线）
1.1 设计原理
工厂接地系统用于泄放故障电流、雷电、静电，实现等电位均衡，保护人员与设备安全。
设计必须满足：热稳定、均压、机械强度、耐腐蚀四大要求。

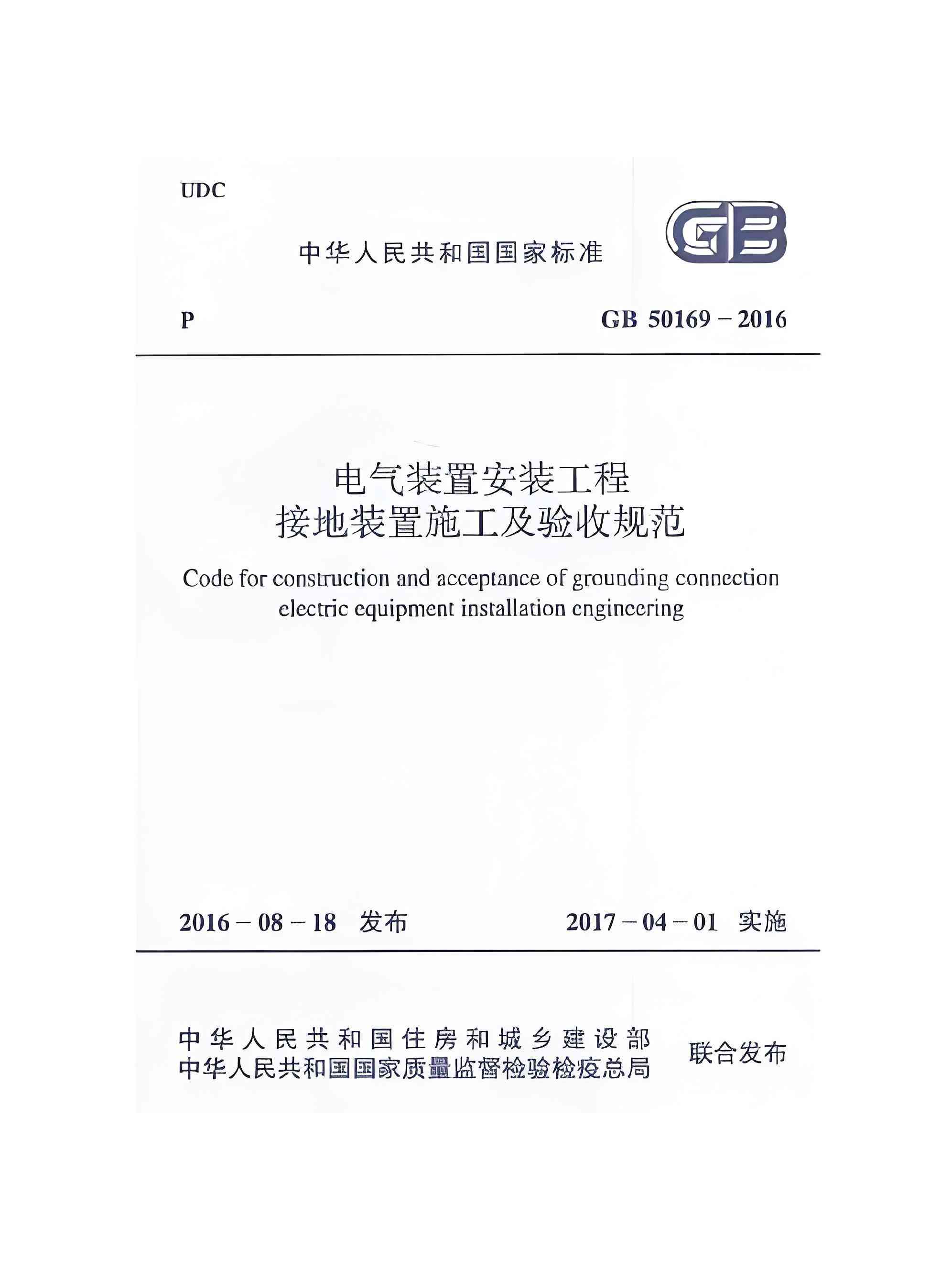

1.2 导体截面积依据（来自 GB 50169-2016 第 3.2.6 条）
接地装置人工接地体截面必须不小于规范最小值，同时满足短路热稳定要求。
表 3.2.6-1 钢接地体最小规格
表格
| 种类 | 地上室内 | 地上室外 | 地下交流回路 | 地下直流回路 |
|---|---|---|---|---|
| 圆钢直径 | 6mm | 8mm | 10mm | 12mm |
| 扁钢截面 / 厚度 | 60mm² / 3mm | 100mm² / 4mm | 100mm² / 4mm | 100mm² / 6mm |
| 角钢厚度 | 2mm | 2.5mm | 4mm | 6mm |
| 钢管壁厚 | 2.5mm | 2.5mm | 3.5mm | 4.5mm |
表 3.2.6-2 铜接地体最小规格
表格
| 种类 | 地上 | 地下 |
|---|---|---|
| 铜棒直径 | 4mm | 6mm |
| 铜排截面 | 10mm² | 30mm² |
| 铜管壁厚 | 2mm | 3mm |
1.3 设备接地截面积要求
设备接地导体必须按短路电流热稳定核算：
短路电流越大，接地截面必须越大，防止故障电流造成热损伤、熔断。
1.4 材质与截面能否调整？
可调整
- 地桩数量、长度、埋深、间距
- 铜排宽厚组合、布线路径
- 增加降阻剂、采用共地 / 分地方案
- 分支线截面可加大，提升可靠性
不可调整（强制底线）
- 不得小于 GB50169 表中最小截面
- 不得降低防腐等级
- 不得使用非标准铜材、杂铜、黄铜代替 T2 紫铜
- 设备保护接地不得随意减小截面
2. 不同规模工厂接地系统：保可靠 + 降成本
2.1 通用原则
- HBM 防静电接地：整栋车间可共用接地网
- 屏蔽接地 / RF 射频接地 / 精密仪器接地：必须独立接地，线路尽量短，防 EMI 干扰
- 设备二次保护接地：建议分级并联，防止横向泄流
- 分级接地要求：上级截面＞本级，上级电阻＜本级，电流自动向低阻路径泄放
2.2 成本优化方案
小型工厂
- 共网设计（防雷、保护、静电共地）
- 利用建筑基础钢筋做自然接地
- 主干用热镀锌钢，关键点位用铜排
中型工厂
- 环形等电位接地网
- 主干铜排，分支分级选用截面
- 高土壤电阻率用降阻剂，少打地桩
大型 / 精密 / 射频工厂
- RF 接地优先用铜材（降低磁导率，防涡流、曲波）
- 铜包钢替代纯铜，降本 30%+
- 统一设计，避免重复施工
3. 地桩、铜排、铜线关键参数来源与调整规则
3.1 参数怎么来？
- GB50169 强制最小规格
- 短路电流热稳定计算
- 土壤电阻率、腐蚀环境
- 设备功率、接地点数、防雷等级
- 机械强度、使用寿命要求
3.2 材质选择
- 地桩：热镀锌钢 → 铜包钢 → 纯铜（依腐蚀环境）
- 铜排：T2 紫铜（必须）
-
铜线：BVR 多股软铜（通用接地）
浪涌 / 脉冲接地除外，需用专用耐脉冲线
3.3 可调整 / 不可调整
可优化调整
- 数量、布局、埋深
- 铜排宽厚配比
- 分支线加大截面
- 共地 / 分地方案组合
严禁调整
- 小于 GB50169 最小截面
- 使用劣质材料
- 接地连接虚接、漏接
4. 施工工艺影响：铜排焊接 vs 铆钉连接（依据国标 + 图集）
4.1 依据标准
- GB50169-2016 第 3.4 节 接地体 (线) 连接
- GBJ149 母线装置施工规范
- 14D501 P34
- 03D501-4 P68
4.2 GB50169 3.4.1 强制要求
- 接地体连接应采用焊接，牢固无虚焊
- 接至设备用镀锌螺栓连接
- 有色金属接地线可采用：螺栓连接、压接、放热焊接
- 螺栓连接必须防松（防松帽 / 防松垫）
- 不同材料连接必须做防腐处理
4.3 焊接 vs 铆钉连接对比
放热焊接 / 铜焊 / 电弧焊（推荐）
- 接触电阻极小
- 连接牢固、寿命长
- 无电化学腐蚀
- 适合主干铜排、接地网
铆钉连接（不推荐用于主接地）
- 接触电阻大
- 易松动、发热
- 间隙产生电化学腐蚀
- 仅可用于临时、非关键分支点
5. 核心依据标准汇总
- GB50169 接地装置施工及验收规范（核心）
- GB50944 防静电工程技术规范
- GBJ149 母线装置施工及验收规范
- 03D501-4 接地装置安装图集
- 14D501 防雷与接地安装
