SJ/T 10630 电子工厂防静电施工及接地端子安装规范
依据SJ/T 10630 电子工厂防静电施工及接地端子安装规范
一、前言：核心依据与规范意义
本文严格遵循SJ/T 10630《电子工厂防静电设施施工及验收规范》，聚焦电子工厂全生产场景，围绕防静电施工与接地端子安装核心环节，明确施工流程、技术标准、安装要点及验收规范，突出SJ/T 10630、电子工厂防静电施工、接地端子安装、电子工厂防静电接地核心关键词，杜绝静电积累引发的电子元器件击穿、设备故障及生产安全隐患，适配电子工厂研发、生产、组装、测试等全环节防静电需求，为电子工厂防静电系统施工及接地端子规范化安装提供合规、可落地的实操依据，确保防静电设施及接地端子符合行业标准要求，保障生产安全与产品质量。
二、SJ/T 10630核心条款解读（聚焦施工与接地端子专项）
2.1 SJ/T 10630核心原则与适用范围
SJ/T 10630作为电子工厂防静电施工领域核心行业标准，明确适用范围涵盖各类电子工厂（含半导体、电子元器件、电子设备组装等）的防静电设施施工、接地系统安装、接地端子布设及验收运维，核心原则是“规范施工、可靠接地、全程可控、长效防护”。要求防静电施工需兼顾安全性与实操性，接地端子安装需满足“导通可靠、标识清晰、便于维护、适配场景”，明确静电导体、亚导体的接地要求，严禁防静电接地与防雷接地、保护接地共用回路，避免相互干扰，适配电子工厂高精度、高敏感的生产特性。
2.2 SJ/T 10630关键参数与技术要求
结合电子工厂防静电施工及接地端子安装实际，SJ/T 10630明确核心技术参数，是施工安装的核心依据：防静电接地系统的接地电阻≤4Ω（独立接地系统），土壤电阻率较高区域可放宽至≤10Ω；接地端子与接地干线、接地对象的接触电阻≤0.05Ω，导通电阻≤0.1Ω，确保静电快速泄放；公共接地点间电阻值小于1Ω，实现等电位联结可靠；防静电系统整体电阻稳定在1.0×10⁵Ω～1×10⁹Ω之间，避免二次放电危害；接地端子额定电流需适配所在区域防静电负载，最小额定电流不小于1A，满足电子工厂各类设备及人员的静电泄放需求。
2.3 SJ/T 10630与相关规范的衔接要点

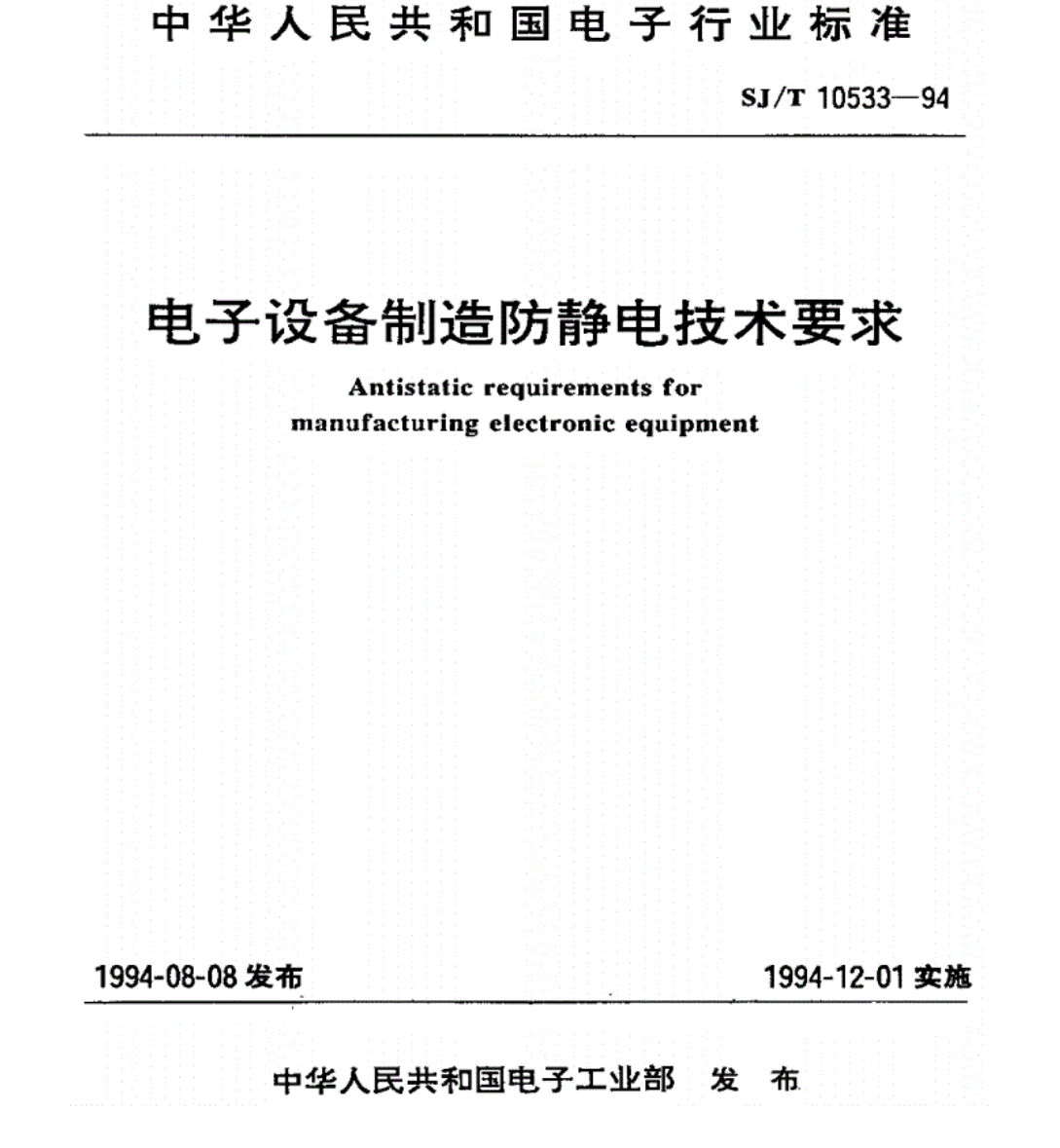

结合电子工厂实际施工需求，SJ/T 10630与GB50169《电气装置安装工程 接地装置施工及验收规范》、GB50944《防静电工程施工与质量验收规范》、SJ/T 10533《电子设备制造防静电技术要求》衔接应用：防静电施工的材质、截面积需同时满足SJ/T 10630的导电性能、防腐性能要求与GB50169的热稳定要求；接地端子的安装工艺、防松措施需符合SJ/T 10630的专项要求及GB50944的实操规范；防静电系统的测试验收方法需衔接SJ/T 10630与SJ/T 10533的相关要求，确保施工及安装既符合行业标准，又适配电子工厂实操场景，实现合规性与实用性的统一。
三、依据SJ/T 10630 电子工厂防静电施工规范（全流程）
3.1 施工前期准备（符合SJ/T 10630相关技术要求）
3.1.1 现场勘查与方案设计
施工前需对电子工厂车间、仓库、研发区域进行全面勘查，检测土壤电阻率、环境腐蚀等级、车间温湿度及静电敏感元器件分布，结合生产设备布局，依据SJ/T 10630要求设计防静电施工方案，明确接地极数量、埋设位置、接地干线布线路径、公共接地点设置及接地端子布设点位，确保防静电施工覆盖生产全环节，无接地盲区；同时避开地下管道、电缆及设备基础，确保施工安全，接地极沿车间构筑物四周距滴水沟外侧600mm～1800mm均匀分布，间距不大于接地极长度的两倍，接地端子布设需靠近接地对象，减少接地线损耗。
3.1.2 材料选型与检验（符合SJ/T 10630材质要求）
- 接地极（接地桩）：优先选用T2紫铜、铜包钢（高腐蚀环境）或热镀锌角钢，铜包钢镀铜层厚度不小于0.3mm，热镀锌角钢规格为∠50×50×5mm，长度不小于2.5米，材质需符合SJ/T 10630对导电性能、防腐性能的要求，严禁使用导电性能差的材质，避免影响静电泄放效率；
- 接地线：选用BVR多股软铜，外皮为黄绿双色（便于区分防静电接地），截面积需严格遵循SJ/T 10630要求，主干接地线截面积不小于95mm²，公共接地点引出线截面积不小于4mm²或宽度不小于14mm的铜编织带，分支接地线（连接设备、接地端子）不小于2.5mm²，人员防静电接地线不小于1.5mm²；
- 接地端子及辅助材料：接地端子选用铜质或镀锡铜质，表面无氧化、无损伤，额定电流不小于1A，适配不同接地对象（设备、工作台、人员）的需求；辅助材料包括降阻剂、冷压端子、防腐漆、防松垫片、标识牌等，需符合SJ/T 10630的可靠性要求，进场前需进行严格检验，杜绝不合格材料投入施工，确保防静电系统及接地端子长效可靠。
3.2 防静电接地系统施工工艺（符合SJ/T 10630施工要求）
3.2.1 接地极（接地桩）埋设施工

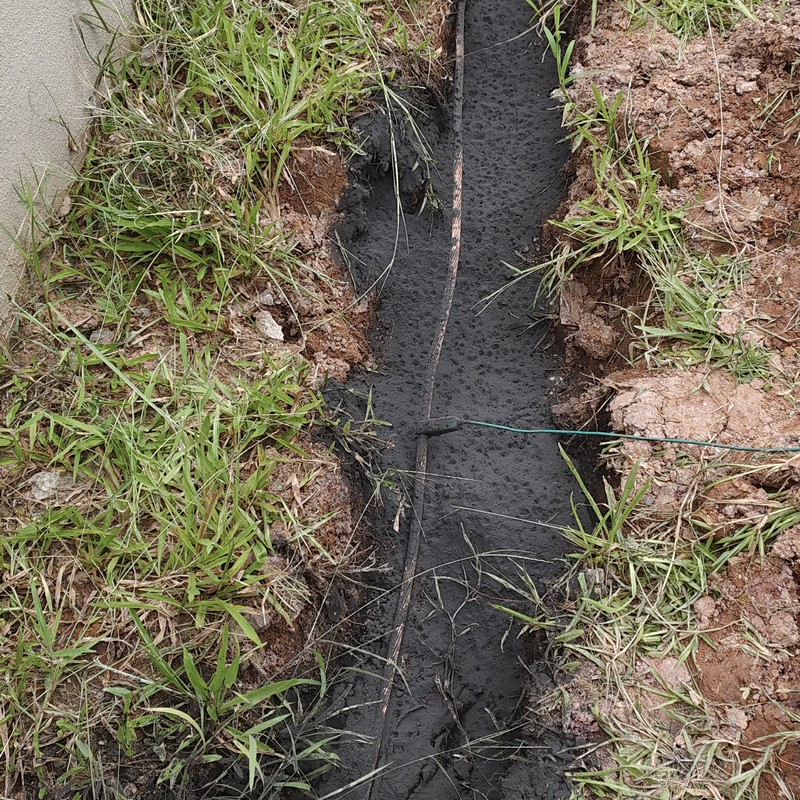

- 接地极采用∠50×50×5mm角钢（长度2.5米）或铜包钢接地极，一端削尖便于打入地下，埋设深度不小于0.6米，顶部距地面不小于0.3米，周围填充降阻剂，降低接地电阻，确保接地电阻≤4Ω，符合SJ/T 10630独立接地系统要求；土壤电阻率过大时，可增加接地极数目、使用较长接地极或采用水平导线格栅替代垂直接地极；
- 多组接地极埋设时，间距不大于接地极长度的两倍，呈环形布局，接地极间用40mm×4mm镀锌扁钢或30mm×3mm紫铜排相互连接形成完整接地网，连接点采用焊接；高腐蚀环境需对接地极、连接点进行防腐处理（外涂环氧树脂或沥青漆），延长使用寿命；拼接的接地极在接头处需焊接牢靠，确保连接可靠；接地极与防雷接地极装置需保持20m以上距离，严禁共用接地回路。
3.2.2 接地干线与分支线敷设
- 接地干线采用40×4mm镀锌扁钢或30mm×3mm紫铜排，沿车间墙角明敷或穿管暗敷，每隔5米设置固定支架，避免机械损伤；敷设路径需尽量缩短，减少电阻损耗，符合SJ/T 10630对静电泄放路径的要求；接地线需与设备动力线、信号线分开敷设，避免干扰；防静电接地主干线需焊接到接地极分系统上，确保导通可靠；
- 分支接地线从接地干线引出，对应连接各接地端子、设备、工作台，布线需避开设备运行部件及操作区域，避免拉扯、磨损；接地线与接地干线、接地极、接地端子的连接，采用钎焊、熔焊或冷压端子连接，焊接牢固无虚焊、漏焊，焊接处需做防腐处理，严禁缠绕、绞接，符合SJ/T 10630的连接可靠性要求。
3.2.3 公共接地点施工
电子工厂内宜按生产区域划分，设置多个公共接地点，每个公共接地点可连接多个接地端子及防静电设施，满足就近接地需求；公共接地点采用铜排汇流方式，任意公共接地点间电阻值小于1Ω；公共接地点引出的接地支线，应使用绝缘屏蔽电缆，其截面积不小于2.5mm²；公共接地点需安装防护盒，标识清晰（黄底黑色“防静电公共接地点”），便于后期维护与检测，符合SJ/T 10630对公共接地点的布设要求。
四、依据SJ/T 10630 接地端子安装规范（核心环节）
4.1 安装核心原则（符合SJ/T 10630核心要求）
接地端子安装需遵循“可靠导通、标识清晰、便于维护、防松防损”原则：接地端子与接地线、接地对象的连接需牢固可靠，无松动、虚接，确保接触电阻、导通电阻符合SJ/T 10630参数要求；接地端子需按接地对象分类布设，标识清晰，便于区分设备、工作台、人员等不同接地用途；安装位置需干燥、不易碰撞、便于接线与检测，避开设备运行盲区及易腐蚀区域；接地端子需采取防松措施，防止长期使用过程中松动，确保接地长效可靠。
4.2 各类接地端子安装要点（贴合SJ/T 10630要求）
4.2.1 设备接地端子安装
- 电子生产设备、测试仪器、组装流水线等，需在设备外壳明显位置安装专用接地端子，接地端子选用铜质镀锡材质，额定电流不小于1A，与设备外壳采用焊接或螺栓固定，固定牢固无松动；
- 设备接地端子与分支接地线（≥2.5mm² BVR多股软铜）连接，采用冷压端子压紧，加装防松垫片，确保接触电阻≤0.05Ω，导通电阻≤0.1Ω，符合SJ/T 10630要求；设备内部敏感元器件的接地，需通过设备自带接地端子与外部接地线连接，避免接地回路干扰；
- 设备接地端子需标注清晰标识，注明“设备防静电接地”，标识采用黄底黑色，尺寸大小可在普通照明条件下用肉眼清楚辨认，便于区分与维护。
4.2.2 工作台及地面接地端子安装
- 每个防静电工作台需安装1-2个专用接地端子，安装在工作台侧面或底部，便于作业人员接线操作，接地端子与工作台金属支架可靠连接，确保导通；
- 工作台接地端子需连接防静电台垫、防静电手环插座，接地线截面积不小于2.5mm²，台垫接地接触面积不小于100mm²；当接地对象为非金属材质时，需在接地对象上装设紧密结合的金属导体，再与接地端子连接；
- 车间防静电地板区域，每6m×6m布设1个接地端子，与地板铜箔网格可靠连接，接地端子安装在地板边缘或墙角，标识清晰，便于检测与维护，符合SJ/T 10630对地面防静电接地的要求。
4.2.3 人员及辅助设施接地端子安装
- 作业人员工位旁需安装防静电手环接地端子，安装高度1.2-1.5m，便于佩戴手环时接线，接地端子与分支接地线（≥1.5mm²）连接，确保手环接触电阻控制在1-10MΩ，符合SJ/T 10630对人员防静电的要求；涉及人身安全的防静电接地，接地端子需采取软接地措施；
- 车间内的防静电周转箱、离子风机、静电消除棒等辅助设施，需对应安装专用接地端子，接地端子与辅助设施外壳可靠连接，接地线截面积不小于2.5mm²，确保辅助设施发挥静电消除、防护作用；
- 易燃易爆区域的接地端子，采用双接地端子设计，一根接入防静电接地系统，另一根接入保护接地系统，确保双重防护，接地电阻≤10Ω，同时检测静电衰减时间，确保静电能在0.1秒内快速泄放，符合SJ/T 10630的特殊场景要求。
4.3 接地端子安装通用要求
- 接地端子安装需在防静电接地系统施工完成后、设备安装调试前进行，确保接地端子与接地干线导通可靠，避免后期安装损坏接地系统；
- 接地端子安装需水平或垂直固定，固定螺栓拧紧，加装防松垫片，防止长期使用过程中松动；接地端子表面需保持清洁，无氧化、无油污，确保接触良好；
- 接地端子与接地线连接时，需去除接地线外皮，露出铜芯，与端子紧密连接，连接后做好绝缘处理，防止短路或接触不良；
- 所有接地端子需按用途分类标识，标识采用黄底黑色，清晰注明接地对象（如“设备接地”“手环接地”），便于后期维护、检测及管理，符合SJ/T 10630的标识规范。
五、依据SJ/T 10630 施工与安装验收标准
5.1 验收核心依据（SJ/T 10630验收要求）
验收工作严格按照SJ/T 10630的测试方法与合格判定标准执行，同时结合电子工厂实际生产需求，重点检测接地电阻、导通电阻、接触电阻，核查施工工艺、材料规格、接地端子安装规范性，确保防静电施工及接地端子安装符合SJ/T 10630要求，同时适配电子工厂运行需求，保障生产安全与产品质量。
5.2 具体验收项目与标准
5.2.1 防静电施工验收
- 材料规格：接地极、接地线、接地端子及辅助材料的材质、截面积、防腐处理符合SJ/T 10630要求，无不合格材料，铜包钢接地极镀铜层厚度不小于0.3mm，接地端子额定电流不小于1A；
- 施工工艺：接地极埋设深度、间距符合要求，焊接牢固无虚焊，防腐处理到位，布线规范，无机械损伤，拼接接地极接头焊接可靠，接地极与防雷接地极间距≥20m；
- 接地电阻：独立接地系统≤4Ω，土壤电阻率较高区域≤10Ω，精密设备接地≤1Ω，公共接地点间电阻＜1Ω，三次测量平均值达标，符合SJ/T 10630分级要求。
5.2.2 接地端子安装验收
- 连接可靠性：接地端子与接地线、接地对象连接牢固，无松动、虚接，接触电阻≤0.05Ω，导通电阻≤0.1Ω，符合SJ/T 10630要求；接地端子固定牢固，防松措施到位；
- 安装规范性：接地端子安装位置、高度符合要求，布线整齐，无拉扯、磨损，与动力线、信号线分开敷设，无干扰；接地端子表面清洁，无氧化、无损伤；
- 标识规范：所有接地端子均有明确标识，黄底黑色，注明接地用途，标识清晰可辨，便于区分与维护；公共接地点、接地端子箱标识完整；
- 测试验证：采用接地电阻测试仪、导通测试仪进行检测，测试数据记录完整，符合SJ/T 10630的验收要求，新安装的防静电系统及接地端子需进行首次检测，后续按规定周期复测。
5.3 常见问题及整改要求
- 接地电阻超标：清理接地极周围杂物、浇水增湿，补打接地极、添加降阻剂或使用较长接地极，重新检测直至符合SJ/T 10630要求；
- 接地端子接触电阻过大：重新连接接地端子与接地线，打磨端子接触表面，去除氧化层、油污，采用冷压端子压紧，做好防松处理，确保接触良好，符合SJ/T 10630连接要求；
- 材料规格不达标：更换符合SJ/T 10630要求的接地端子、接地线、接地极，确保导电性能、防腐性能、额定电流满足行业标准要求，杜绝不合格材料使用；
- 接地端子标识不清或安装松动：重新标注接地端子标识，确保清晰规范；加固接地端子固定螺栓，加装防松垫片，整改后重新检测导通性，确保符合SJ/T 10630安装要求。
六、日常运维与SJ/T 10630合规要求
1. 每月检测接地端子与接地线的导通性、接触电阻，每季度检测接地电阻，每年全面检查接地端子固定情况、防腐情况及标识完整性，按规定周期完成复测，记录检测数据，确保防静电系统及接地端子符合SJ/T 10630标准要求，实现长效可靠运行；
2. 严禁擅自改动防静电施工布局、接地线及接地端子，严禁更换不合格接地端子、减小接地线截面积，如需调整，需符合SJ/T 10630要求，并重新检测验收，确保合规性；
3. 定期对作业人员进行SJ/T 10630标准培训，规范接地端子安装、维护操作及人员防静电操作，杜绝违规操作导致静电堆积或接地端子损坏，确保防静电系统及接地端子发挥实效；
4. 接地端子出现松动、氧化、接触不良等故障，需立即停止对应区域生产作业，及时整改、更换，整改合格并经检测符合SJ/T 10630要求后，方可恢复生产，避免静电引发设备损坏、元器件击穿及安全事故。
