SJ/T10533 防静电装置施工及安装规范
依据SJ/T10533 防静电装置施工及安装规范
一、前言：核心依据与规范意义

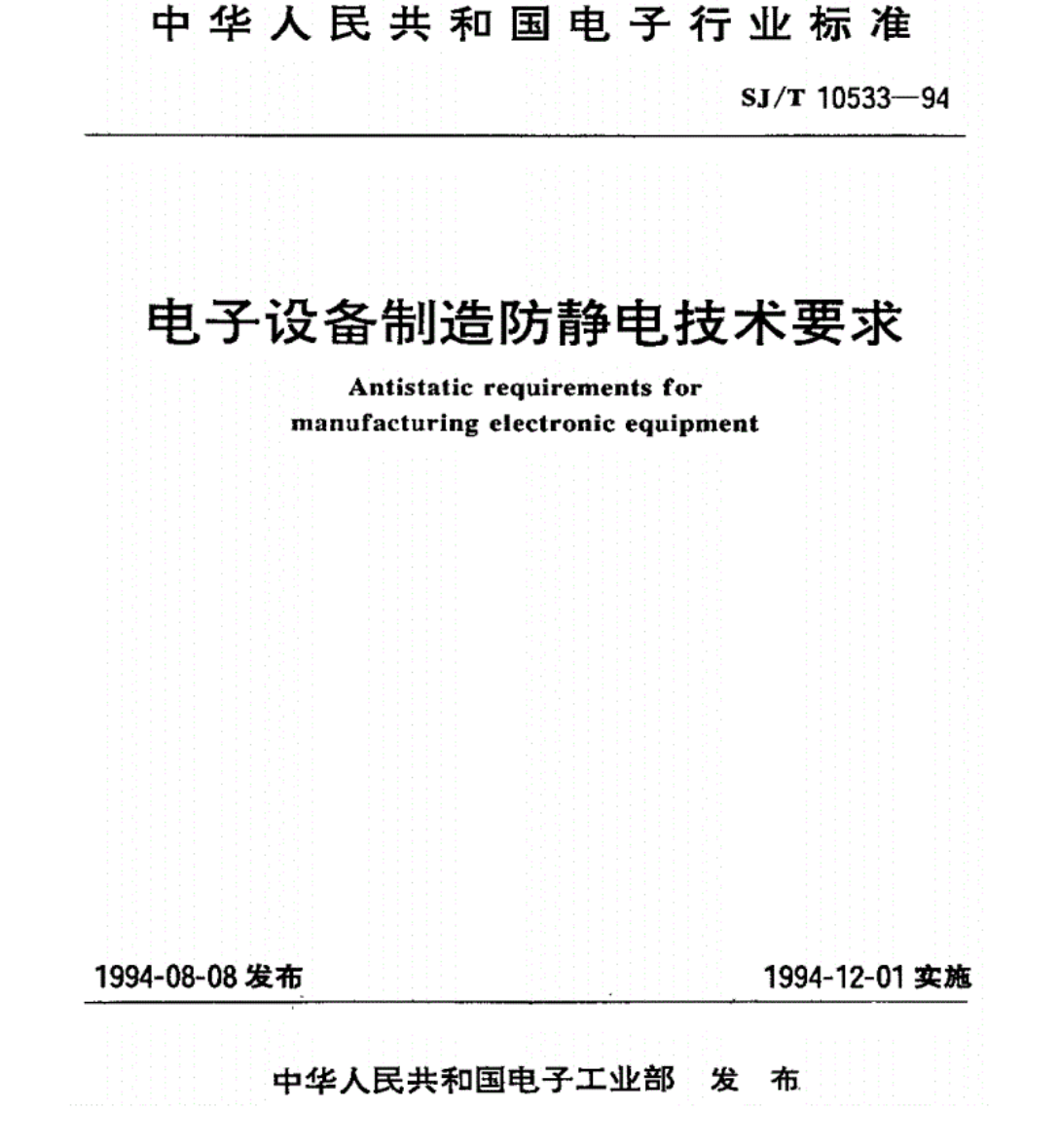

本文严格遵循SJ/T10533《电子设备制造防静电技术要求》（SJ/T10533-94），聚焦各类电子设备制造场景，围绕防静电装置施工与安装全流程，明确施工标准、安装要点、参数要求及验收规范，突出SJ/T10533、防静电装置施工、防静电装置安装、电子设备制造防静电核心关键词，杜绝静电积累引发的电子设备损坏、元器件击穿及生产异常，适配电子设备制造全环节的防静电需求，为防静电接地装置、工作台防护、人员防护等各类防静电装置的施工安装提供合规、可落地的实操依据，确保防静电系统符合行业标准要求，保障生产安全与产品质量。
二、SJ/T10533核心条款解读（聚焦施工安装专项）
2.1 SJ/T10533核心原则与适用范围
SJ/T10533作为电子设备制造领域防静电核心行业标准，明确适用范围涵盖电子设备、元器件在研发、生产、组装、测试等全流程的防静电装置施工、安装、验收及运维，核心原则是“源头防护、等电位联结、可靠泄放、全程管控”，要求防静电装置施工安装需兼顾实用性与规范性，确保静电能通过完整回路安全泄放，同时明确防静电装置与防雷接地、保护接地的隔离要求，避免相互干扰，适配电子设备制造的场景特点。
2.2 SJ/T10533关键参数与技术要求
结合防静电装置施工安装实际，SJ/T10533明确核心技术参数，是施工安装的核心依据：防静电接地系统的接地电阻≤4Ω（独立接地系统），对大地直流电阻不得大于4Ω，土壤电阻率较高区域需采取有效降阻措施；公共接地点间电阻值小于1Ω，确保等电位联结可靠；接地连接点导通电阻≤0.1Ω，接触电阻≤0.05Ω，保障静电快速泄放；防静电系统电阻需稳定在1.0×10⁵Ω～1×10⁹Ω之间，避免二次放电危害，适配电子设备及元器件的静电敏感特性。
2.3 SJ/T10533与相关规范的衔接要点
结合电子设备制造实际施工需求，SJ/T10533与GB50169、GB50944、SJ/T10694衔接应用：防静电装置的材质、截面积需同时满足SJ/T10533的导电性能、防腐性能要求与GB50169的热稳定要求；施工工艺需符合SJ/T10533的可靠性要求、GB50944的防静电专项要求及SJ/T10694的测试验收要求；确保防静电装置施工安装既符合行业标准，又适配电子设备制造的实操场景，实现合规性与实操性的统一。
三、依据SJ/T10533 防静电装置施工规范（全流程）
3.1 施工前期准备（符合SJ/T10533相关技术要求）
3.1.1 现场勘查与方案设计
施工前需对电子设备制造车间进行全面勘查，检测土壤电阻率、环境腐蚀等级及车间温湿度，结合设备分布、元器件敏感等级，依据SJ/T10533要求设计防静电装置布局，明确接地极（接地桩）数量、埋设位置、布线路径及公共接地点设置，确保防静电装置覆盖生产全环节，无接地盲区；同时避开地下管道、电缆及设备基础，确保施工安全，接地极沿设施构筑物四周距滴水沟外侧600mm～1800mm均匀分布，间距不大于接地极长度的两倍。
3.1.2 材料选型与检验（符合SJ/T10533材质要求）
- 接地极（接地桩）：优先选用浸铜钢管、T2紫铜或铜包钢（高腐蚀环境），铜包钢镀铜层厚度不小于0.3mm，普通环境可选用热镀锌角钢（∠50×50×5mm）或镀锌钢管（直径50mm），长度不小于2.5米，浸铜钢管直径不小于20mm，材质需符合SJ/T10533对导电性能、防腐性能的要求，严禁使用导电性能差的材质，避免影响静电泄放效率；
- 接地线：选用BVR多股软铜，外皮为黄绿双色（便于区分防静电接地），截面积需严格遵循SJ/T10533要求，主干接地线截面积不小于95mm²，公共接地点引出线截面积不小于4mm²或宽度不小于14mm的铜编织带，分支接地线（连接设备、工作台）不小于2.5mm²，人员防静电接地线不小于1.5mm²；
- 辅助材料：降阻剂（膨润土或木炭粉+工业盐，提升土壤导电性）、冷压端子、防腐漆、防松垫片等，需符合SJ/T10533的可靠性要求，进场前需进行严格检验，杜绝不合格材料投入施工，确保防静电装置长效可靠。
3.2 防静电接地装置施工工艺（符合SJ/T10533施工要求）
3.2.1 接地极（接地桩）埋设施工

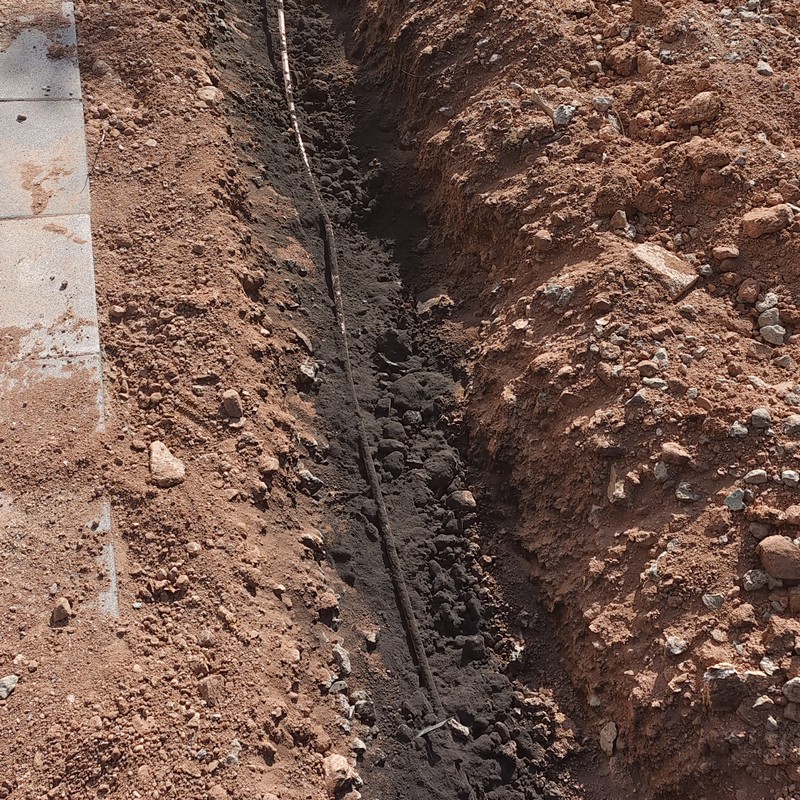

- 接地极采用∠50×50×5mm角钢（长度2.5米）、Φ20mm浸铜钢管或直径50mm镀锌钢管，一端削尖便于打入地下，埋设深度不小于0.6米，顶部距地面不小于0.3米，周围填充降阻剂，降低接地电阻，确保接地电阻≤4Ω，符合SJ/T10533独立接地系统要求；土壤电阻率过大时，可增加接地极数目、使用较长接地极或采用水平导线格栅替代垂直接地极；
- 多组接地极埋设时，间距不大于接地极长度的两倍，呈环形布局，接地极间用40mm×4mm镀锌扁钢或30mm×3mm紫铜排相互连接形成完整接地网，连接点采用焊接；高腐蚀环境需对接地极进行防腐处理（外涂环氧树脂或沥青漆），延长使用寿命；拼接的接地极在接头处需焊接牢靠，确保连接可靠；接地极与防雷接地极装置需保持20m以上距离。
3.2.2 接地干线与分支线敷设
- 接地干线采用40×4mm镀锌扁钢或30mm×3mm紫铜排，沿车间墙角明敷或穿管暗敷，每隔5米设置固定支架，避免机械损伤；敷设路径需尽量缩短，减少电阻损耗，符合SJ/T10533对静电泄放路径的要求；接地线需与设备动力线、信号线分开敷设，避免干扰；防静电接地主干线需焊接到接地极分系统上；
- 分支接地线从接地干线引出，对应连接各设备、工作台、防静电地板，布线需避开设备运行部件及操作区域，避免拉扯、磨损；接地线与接地干线、接地极的连接，采用钎焊、熔焊或压力连接件、卡箍等方式，焊接牢固无虚焊、漏焊，焊接处需做防腐处理，严禁缠绕、绞接，符合SJ/T10533的连接可靠性要求。
3.2.3 公共接地点与端子箱安装
电子设备制造车间内宜设置一个或多个公共接地点，以适应就近接地需求，每个公共接地点可连接多个防静电设施设备；公共接地点可以是接线条、汇流排或其他方便使用的接线方式，任意公共接地点间电阻值小于1Ω；公共接地点引出的连接各公共接地点的接地支线，应使用绝缘屏蔽电缆，其截面积不小于2.5mm²；接地端子箱安装在干燥、不易碰撞、靠近设备集中区域，高度适中（便于接线与检测）；箱内汇流排采用铜排，与接地干线可靠连接；端子箱内所有接线端子需标识清晰，标识采用黄底黑色，尺寸大小应能在普通照明条件下用肉眼清楚辨认，便于后期维护与检测。
四、依据SJ/T10533 防静电装置安装规范（核心环节）
4.1 安装核心原则（符合SJ/T10533核心要求）
防静电装置安装需遵循“独立、可靠、低阻、连续、等电位”原则：防静电接地需独立于防雷接地、保护接地，间距≥20米，避免其他接地系统的电流干扰，确保静电泄放路径独立；连接点需牢固可靠，无松动、虚接，确保导通性；接地电阻、导通电阻、接触电阻需严格符合SJ/T10533参数要求，实现静电快速泄放；各防静电设施、设备、人员实现等电位联结，从接地装置到各接地对象，形成完整的接地回路，无断点，同时兼顾电子设备制造的操作便捷性。
4.2 各类防静电装置安装要点
4.2.1 电子设备防静电安装
- 电子生产设备、测试仪器、组装流水线等，外壳通过专用分支接地线（≥2.5mm² BVR多股软铜）接入公共接地点或接地端子箱，接地线采用冷压端子连接，连接点加装防松垫片，确保接触电阻≤0.05Ω，导通电阻≤0.1Ω，符合SJ/T10533要求；
- 设备内部敏感元器件的接地，需通过设备自带接地端子与外部接地线连接，避免接地回路干扰，接地电阻≤1Ω，符合SJ/T10533对敏感元器件的防护要求，可有效避免静电击穿敏感元器件；
- 设备周边的金属操作台、传送带等可导电部件，需与设备外壳可靠连接，再接入防静电接地系统，确保所有可导电部件均处于等电位，避免静电积累。
4.2.2 工作台及地面防静电装置安装
- 防静电工作台需铺设防静电台垫，台垫背面导电层通过专用接地扣与分支接地线连接，接触面积不小于100mm²；当接地对象为非金属材料时，应在接地对象上装设紧密结合的可靠金属导体，并在金属导体上引出接地导体；
- 台垫表面电阻控制在1×10⁶Ω～1×10⁹Ω之间，工作台等电位体需连接该工位的所有防静电设施，包括手腕带、台垫、接地工作服等；每个防静电设施设备的接地应独立与公共连接点连接，不得串联；
- 车间防静电地板通过铜箔网格（网格尺寸≤6m×6m）与接地干线连接，形成全方位静电泄放环境，系统电阻控制在1.0×10⁵Ω～1×10⁹Ω之间，符合SJ/T10533的静电泄放要求。
4.2.3 人员与辅助防静电装置安装
- 作业人员需佩戴防静电手环、穿防静电工作鞋，防静电手环通过专用接地线（≥1.5mm²）接入工作台接地端子或公共接地点，手环接触电阻控制在1-10MΩ，确保人员身上的静电荷及时泄放；涉及人身安全的防静电接地必须采取软接地；
- 车间内的防静电周转箱、离子风机、静电消除棒等辅助设施，需通过分支接地线（≥2.5mm²）接入接地端子箱或公共接地点，连接可靠，确保辅助设施发挥静电消除、防护作用；
- 易燃易爆区域的防静电装置，采用双接地方式，一根接地线接入防静电接地系统，另一根接入保护接地系统，确保双重防护，接地电阻≤10Ω，同时检测静电衰减时间，确保静电能在0.1秒内快速泄放。
4.3 安装注意事项（符合SJ/T10533操作要求）
- 防静电装置安装需在电子设备安装调试前完成，确保设备投入运行前，接地系统已验收合格，避免静电损坏设备及元器件；
- 接地线不得与设备动力线、信号线并行敷设，避免干扰；布线需整齐规范，标识清晰（黄底黑色），便于区分防静电接地线与其他接地线，适配制车间规范化管理；
- 设备搬迁、检修时，需先断开防静电接地线，检修完成后，重新连接并检测导通性，确保接地可靠后，方可投入使用；
- 作业人员安装时，需佩戴防静电手环、穿防静电工作鞋，避免人体静电损坏设备或影响安装质量，符合SJ/T10533对人员防静电的要求。
五、依据SJ/T10533 施工与安装验收标准
5.1 验收核心依据（SJ/T10533验收要求）
验收工作严格按照SJ/T10533的测试方法与合格判定标准执行，同时结合电子设备制造实际，重点检测接地电阻、导通电阻、接触电阻，核查施工工艺、材料规格、安装规范性，确保防静电装置符合SJ/T10533要求，同时适配电子设备制造的运行需求，保障生产安全与产品质量。
5.2 具体验收项目与标准
5.2.1 接地装置验收
- 材料规格：接地极、接地线、辅助材料的材质、截面积、防腐处理符合SJ/T10533要求，无不合格材料，铜包钢接地极镀铜层厚度不小于0.3mm；
- 施工工艺：接地极埋设深度、间距符合要求，焊接牢固无虚焊，防腐处理到位，布线规范，无机械损伤，拼接接地极接头焊接可靠，接地极与防雷接地极间距≥20m；
- 接地电阻：独立接地系统≤4Ω，精密设备接地≤1Ω，公共接地点间电阻＜1Ω，三次测量平均值达标，符合SJ/T10533分级要求。
5.2.2 防静电装置安装验收
- 连接可靠性：设备、工作台、人员、辅助设施与接地线连接牢固，无松动、虚接，接触电阻≤0.05Ω，导通电阻≤0.1Ω，符合SJ/T10533要求；
- 回路完整性：从接地装置到各防静电对象，接地回路无断点，系统电阻稳定在1.0×10⁵Ω～1×10⁹Ω之间；
- 标识规范：接地线、接地端子箱、公共接地点、设备接地端子均有明确的防静电接地标识（黄底黑色），标识清晰可辨，便于区分与维护；
- 测试验证：采用接地电阻测试仪、导通测试仪进行检测，测试数据记录完整，符合SJ/T10533的验收要求，新安装的防静电装置需进行首次检测，后续按规定周期复测。
5.3 常见问题及整改要求
- 接地电阻超标：清理接地极周围杂物、浇水增湿，补打接地极、添加降阻剂或使用较长接地极，重新检测直至符合SJ/T10533要求；
- 接触电阻过大：重新连接接地部位，打磨接触表面，采用焊接或冷压端子连接，做好防腐处理，确保接触良好，符合SJ/T10533连接要求；
- 材料规格不达标：更换符合SJ/T10533要求的接地极、接地线，确保导电性能、防腐性能、截面积满足行业标准要求，杜绝不合格材料使用；
- 接地回路断点：排查接地系统，修复断点，重新检测导通性，确保回路完整，符合SJ/T10533的连续接地要求。
六、日常运维与SJ/T10533合规要求
1. 每月检测防静电装置接地导通性、接触电阻，每季度检测接地电阻，每年全面检查接地装置防腐情况、连接部位牢固性，按规定周期完成复测，记录检测数据，确保防静电装置符合SJ/T10533标准要求，实现长效可靠运行；
2. 严禁擅自改动防静电装置、接地线，严禁减小接地线截面积、更换不合格材质，如需调整，需符合SJ/T10533要求，并重新检测验收，确保合规性；
3. 定期对作业人员进行SJ/T10533标准培训，规范接地安装、维护操作及人员防静电操作，杜绝违规操作导致静电堆积，确保防静电装置发挥实效；
4. 防静电装置出现故障（如接地电阻超标、连接松动、回路断点），需立即停止相关生产作业，整改合格并经检测符合SJ/T10533要求后，方可恢复生产，避免静电引发设备损坏、元器件击穿及安全事故。
