广州半导体实验室独立地线施工_精密设备高频 EMI 抗干扰接地＜4 欧姆工程
一、项目概况
本项目为广州黄埔区某半导体科技企业实验室接地升级改造工程，施工范围涵盖企业半导体芯片检测实验室、精密微观分析室、高频测试设备工位及洁净实验区域。由惠州市惠发科技有限公司全程承接施工，主要包含实验室专用独立地线搭建、高频EMI电磁干扰接地系统改造、数模混合设备接地优化、洁净室老旧接地系统升级整改等核心内容。
本次改造核心目的为解决半导体高频检测设备电磁噪点、信号漂移、测试数据重复性差、EMI辐射超标等行业痛点，通过搭建专属独立低阻抗接地网络，严格控制全域接地电阻＜4欧姆，有效隔离高低频干扰、消除地环路电位差，构建符合半导体精密制程要求的纯净电磁实验环境，保障设备检测精度，满足企业生产研发、行业审厂及第三方EMC检测合规标准。
二、现场现存问题与改造需求
改造前，该半导体实验室采用楼宇公共接地系统，无设备专用独立接地回路，无法适配半导体高频精密设备的严苛接地要求，现场存在多项影响实验精度与设备运行的隐患问题：
1. 干扰源复杂，设备运行不稳定。电网高频谐波、车间动力设备杂散电流、工频磁场干扰严重，直接影响精密检测设备正常运行，导致设备偶发报错、测试程序中断。
2. 接地架构不规范，信号串扰严重。实验室搭载芯片测试、微观检测、高频信号分析等数模混合设备，原有接地未做数模地分区隔离，高低频信号相互串扰，造成检测数据误差大、测试曲线噪点过多，实验数据重复性不达标。
3. 存在地环路干扰隐患。公共接地系统存在明显地电位差，低频地环路干扰与高频辐射干扰叠加，大幅降低精密设备检测精准度，严重制约科研与检测工作效率。
4. 老旧接地系统性能不达标。洁净实验室原有布线杂乱，部分接线端子氧化、虚接，整体接地阻抗偏高，无法满足半导体高频设备低阻抗泄放、EMI屏蔽的严苛技术要求。
结合企业生产研发及审厂需求，本次改造明确核心要求：全新搭建实验室专属独立接地网，与建筑防雷地、市电保护地完全物理隔离，实现数字地、模拟地、屏蔽地、动力地分区独立分流，全域接地电阻稳定控制＜4欧姆，彻底根治EMI干扰超标、信号漂移、数据失真等问题。
三、核心施工方案与精细化工艺
（一）定制半导体专属接地方案
施工前完成全方位现场勘测，精准核查洁净实验室布局、高频设备分布、强弱电线路走向，精准检测土壤电阻率、原有接地阻值、地环路隐患及电磁干扰点位。依据半导体高频设备接地特性与GB/T 17626电磁兼容系列标准，采用星型单点接地+高低频混合接地架构，适配低频精密信号、高频测试设备的双重防护需求。严格区分模拟信号地、数字信号地、设备屏蔽地、动力保护地，实现四路接地独立分流、单点汇流，从根源杜绝数模信号串扰。同时优选远离动力配电柜、空调机组、通风设备的静谧点位布设接地井，规避工频磁场与机械振动干扰，保障接地系统纯净度。

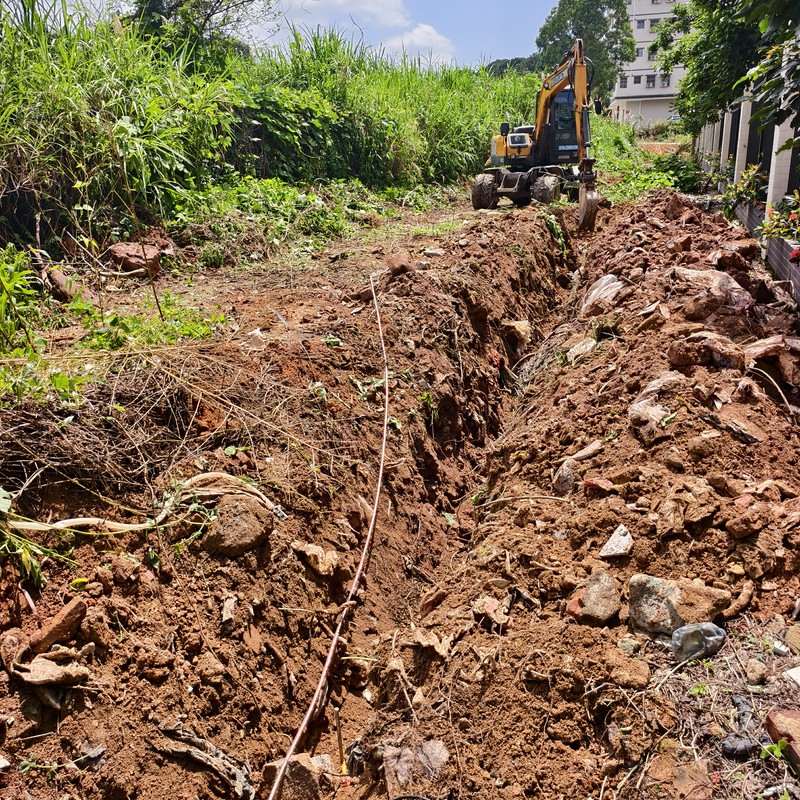

（二）独立低阻接地网基础施工

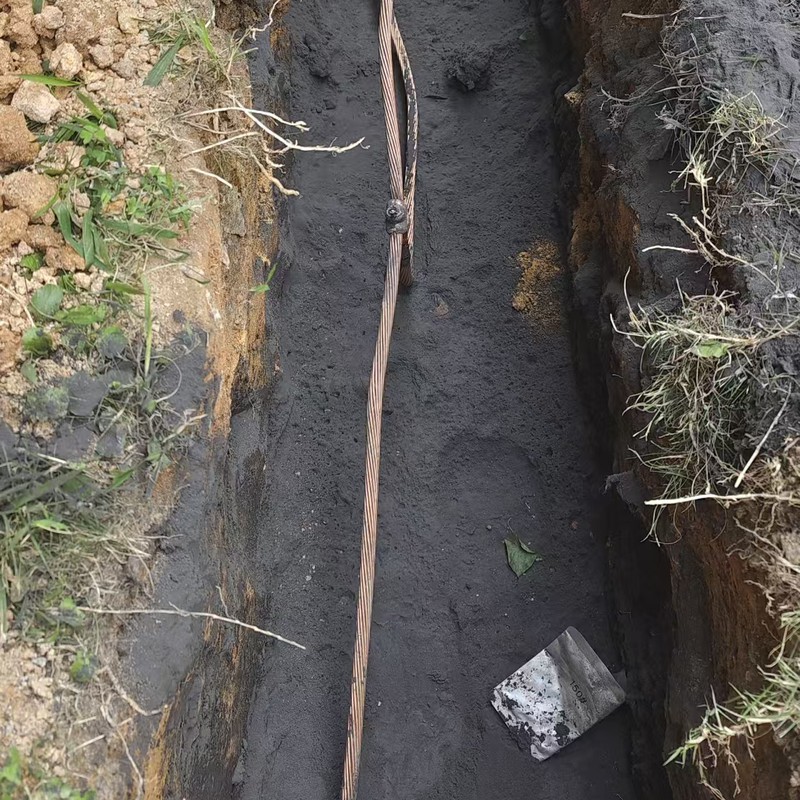

独立开挖实验室专用接地井，完全脱离建筑原有公共接地体系，严格遵循科研实验室接地规范，采用加长型热镀锌防腐接地极，垂直埋设深度≥3米，深入底层低阻土层，大幅提升接地系统稳定性。接地极与厂区防雷接地极间距严格保留≥20米安全隔离距离，严禁回路共用，规避防雷高压反击干扰。接地极周边分层填充长效降阻剂与纯净细土，逐层夯实压实，杜绝建筑垃圾、石块掺杂，有效降低土壤接触电阻，稳定控制全域接地阻值＜4欧姆，适配高土壤电阻率工况施工标准。室外铺设闭环式纯铜接地网，构建超低阻抗泄放通道，可快速泄放高频杂波、静态电荷、残余干扰电流，适配半导体高频设备长时间连续运行的泄放需求。整套接地系统与楼宇防雷接地、市电保护地完全物理隔离，无混接、无串接、无共地点位，彻底切断地环路干扰与跨系统电位差问题。
（三）EMI抗干扰专项布线施工
接地主干采用国标10mm²高纯低阻铜芯线缆，具备低阻抗、抗氧化、抗老化特性，保障高频干扰信号极速泄放，恒定设备工作电位。针对不同设备分类布线：模拟微弱信号检测设备单独布设双绞屏蔽接地支线，绞距≤50mm，全程穿管敷设，360°屏蔽层两端可靠接地，最大限度隔绝外界电磁辐射干扰；数字高频测试设备独立布设4mm²加粗接地分支，单点汇流接入总汇流排，规避高频电流回流干扰微弱信号检测。
严格执行强弱电分离规范，动力线路与信号接地线路间距≥30cm，交叉位置采用垂直交叉布设，降低电磁耦合干扰。实验室增设LEB局部等电位铜排，按设备分区布置，所有精密设备机身、屏蔽外壳、金属操作台、机架全部完成等电位跨接，消除孤立导体与电位差。所有接线端子采用压接+高温烫锡双重工艺，杜绝氧化、虚接、松动问题，端子加装绝缘防腐护套，适配洁净室无尘、恒温干燥工况。室内线路全程线槽暗敷，横平竖直、规整无破损，符合洁净实验室施工标准。
（四）高频EMI干扰闭环优化处理
针对高低频混合设备工况，采用行业合规差异化接地工艺：低频微弱信号设备运用单点接地工艺规避地环路干扰，高频（＞100MHz）设备采用多点星形接地架构，大幅降低高频接地阻抗，杜绝接地环路噪声。在数模接地分界处加装磁珠隔离衔接，有效阻断高低频干扰串扰，保留完整电流回流路径，彻底解决测试曲线噪点、数据漂移问题。所有设备屏蔽外壳缝隙做导电密封处理，严格控制屏蔽接触阻抗＜0.1Ω，设备接地端子与外壳过渡电阻≤0.1Ω，设备任意两点间电位差≤0.5V，强化设备全方位屏蔽效能，搭配独立接地网实现内外干扰双向隔离。同时优化接地回路布局，缩小环路面积、统一接地线长度误差≤10%，精准抑制工频磁场感应干扰，彻底根治设备EMI辐射、传导超标问题。现场分区张贴专属接地标识，清晰区分EMI专用接地、ESD防静电接地、普通保护接地，规范后期运维与审厂核查。
四、验收标准与检测结果
（一）执行标准
本次工程严格遵循多项国家、行业及国际权威标准：《JGJ 91-2019科研建筑设计标准》《GB 12158-2024防止静电事故通用要求》《GB/T 17626电磁兼容系列标准》《GB/T 50719-2011电磁屏蔽室工程技术规范》《ANSI/ESD S20.20-2021》《IEC 61000电磁兼容标准》，同时参照半导体洁净厂房精密设备接地施工准则，全程合规标准化施工。
（二）检测结果

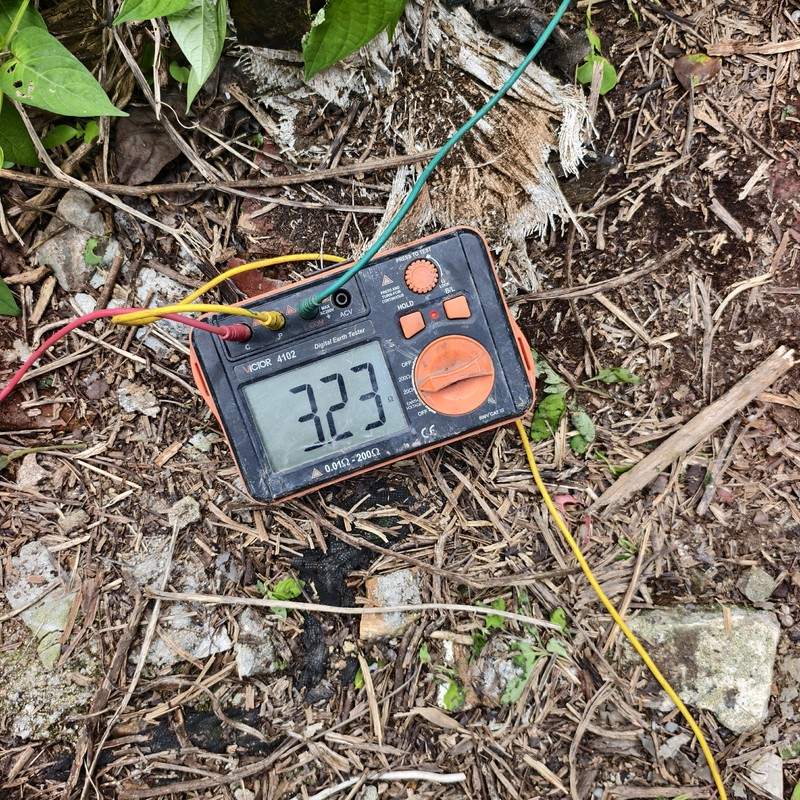

1. 接地阻值：实验室全域接地电阻稳定＜4欧姆，高低频设备接地阻抗全部达标，满足半导体精密设备EMI抗干扰防护要求；
2. 接地架构：数模地、屏蔽地、动力地分区清晰，独立接地系统与公共接地完全隔离，无地环路、无信号串扰隐患；
3. 设备运行状态：高频测试设备信号稳定、测试曲线无噪点、实验数据重复性达标，EMI辐射与传导干扰全部合规，无设备报错、数据漂移问题；
4. 施工工艺：接地网布局规范、屏蔽布线完好、端子防腐牢固、等电位闭环完整，接地极间距、隔离距离、搭接工艺均符合规范，洁净室环境整洁无损，无施工污染，完全满足半导体洁净实验室施工标准。
验收结论：整套半导体实验室EMI接地系统一次性检测达标，电磁干扰问题彻底解决，顺利通过企业内部验收与第三方EMC检测。
五、项目落地成效
1. 彻底解决设备干扰问题。有效消除半导体实验室高频设备电磁噪点、信号漂移、EMI辐射超标等问题，大幅提升芯片检测、微观分析数据的精准度与重复性，保障科研实验数据真实有效。
2. 稳定设备运行工况。数模分区接地架构完美适配高低频混合设备运行需求，杜绝强弱电信号串扰，减少设备故障报错频次，有效延长精密检测设备使用寿命，降低设备运维成本。
3. 满足合规审厂要求。独立低阻纯净接地系统，完全契合半导体洁净实验室生产研发标准，助力企业顺利通过EMC电磁兼容认证、ESD体系审核及客户验厂。
4. 系统稳定性强、扩展性高。接地系统阻值长效稳定，具备抗氧化、抗干扰、耐潮湿特性，适配恒温洁净实验室工况，可满足后续设备扩容、设备升级的接地需求。
5. 施工适配性佳。采用标准化洁净室施工工艺，不破坏实验室洁净环境，不影响企业正常实验与生产工作，兼顾安全性、合规性与实用性。
