东莞半导体高频射频实验室接地整改案例｜射频设备EMI抗干扰接地＜4欧姆工程

一、项目基本信息

二、现场问题痛点

• 射频测试设备频率高、信号弱，对电磁环境极其敏感，市电谐波、动力设备杂波极易造成信号失真。
• 原有公共接地回路复杂，地环路干扰严重，导致测试频点偏移、波形失真、实验无法复现。
• 高频设备原有接地阻抗偏高，高频干扰泄放不及时，长期存在EMI传导、辐射超标隐患。
• 无独立纯净接地回路，无法满足高端射频半导体器件研发、校准、测试的严苛工况要求。

三、核心施工方案与精细化工艺

• 全新独立纯净接地系统：脱离楼宇公共接地，单独建设实验室专用接地网，完全隔离市电、防雷、动力系统干扰。
• 高频多点低阻接地：针对100MHz以上高频射频设备，采用多点接地架构，缩短回流路径，大幅降低高频接地阻抗。
• 全程屏蔽接地工艺：所有射频信号线缆、设备控制线采用双绞屏蔽穿管敷设，360°屏蔽层两端可靠接地，杜绝耦合干扰。
• 地环路彻底优化：重构接地回路布局，缩小环路面积，切断工频感应干扰回路，彻底解决频点漂移问题。
• 深层降阻稳定施工：专业接地井施工、长效降阻剂回填，全域接地阻值稳定小于4欧姆，高频泄放性能优异。

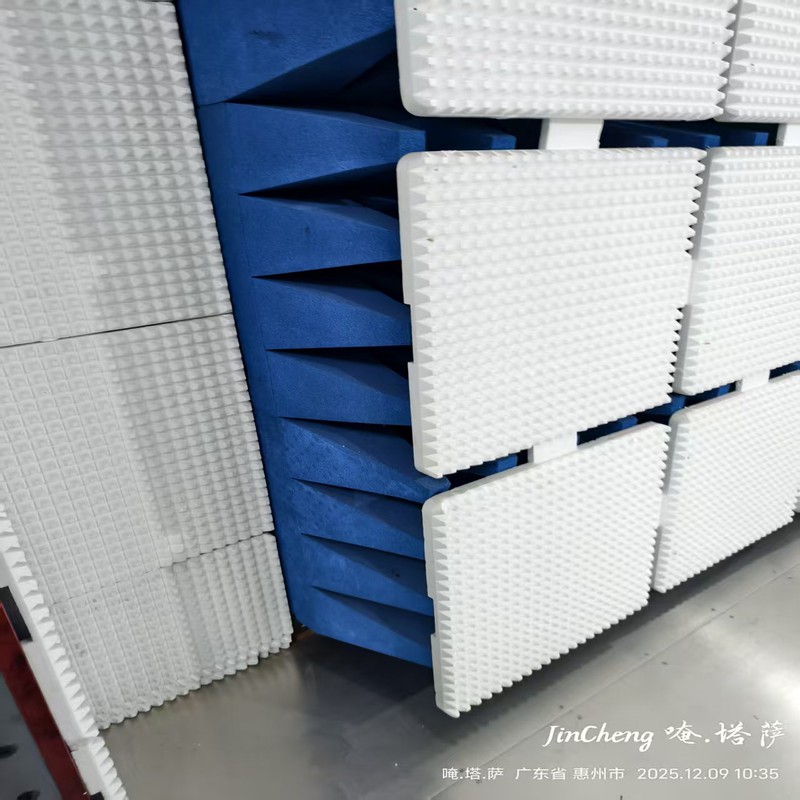

• 整机屏蔽密封接地：设备外壳、测试腔体、金属机架全部等电位跨接，屏蔽接触阻抗达标，内外干扰双向隔离。

四、验收标准与检测结果

• 执行标准：GB/T 17626电磁兼容系列、IEC 61000国际电磁兼容标准、高频射频设备接地规范
• 接地阻值：全域稳定小于4欧姆，高频阻抗低、泄放速度快
• 信号状态：射频信号纯净无失真，频点精准无偏移，波形稳定干净
• 干扰指标：EMI辐射、传导干扰全部达标，无地环路噪声
• 验收结论：高频射频实验室电磁环境完全达标，满足高端半导体射频研发测试需求

五、项目落地效果

• 彻底根治射频信号失真、频点偏移、波形噪点问题，测试数据高度稳定、可完美复现。
• 搭建专属高频纯净接地环境，完全隔绝市电谐波、动力设备、地环路干扰。
• 设备运行零报错、测试精度大幅提升，完全满足半导体射频器件研发、校准、检测标准。
• 接地系统高频性能稳定，可长期保障实验室高精度研发工作，适配后续设备升级扩容。
