深圳半导体晶圆检测设备接地案例｜微观精密仪器抗干扰接地＜4欧姆工程

一、项目基本信息

二、现场问题痛点

• 晶圆探针台、微观检测仪器属于超高精密设备，对接地阻抗、电磁环境要求极高。
• 原有公共接地阻抗偏高，杂波干扰无法快速泄放，导致探针静态抖动大、成像画面偏移模糊。
• 外界工频磁场、设备高频辐射干扰叠加，造成纳米级检测精度不达标，无法满足研发检测需求。
• 设备外壳屏蔽接地不规范，接触阻抗大，屏蔽效果差，长期存在微小干扰累积。

三、核心施工方案与精细化工艺

• 设备一机一独立分支：每台精密检测设备单独布设独立接地支线，杜绝共用分支导致的互相干扰。
• 超低阻纯铜主干铺设：采用大截面高纯铜芯线缆作为接地主干，阻抗极低、泄放速度快，适配高频精密设备。
• 强弱电物理分区：动力线路与信号接地线路严格分区、间距达标，交叉位置垂直布设，杜绝电磁耦合干扰。

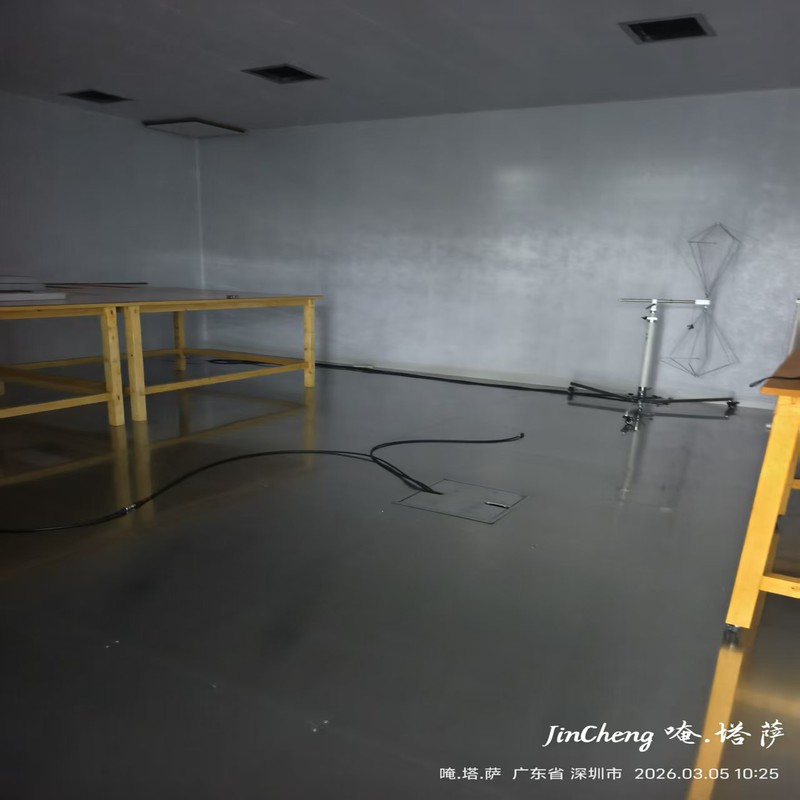

• 设备屏蔽接地优化：设备外壳、屏蔽缝隙做导电密封处理，外壳过渡电阻控制≤0.1Ω，大幅提升屏蔽效能。

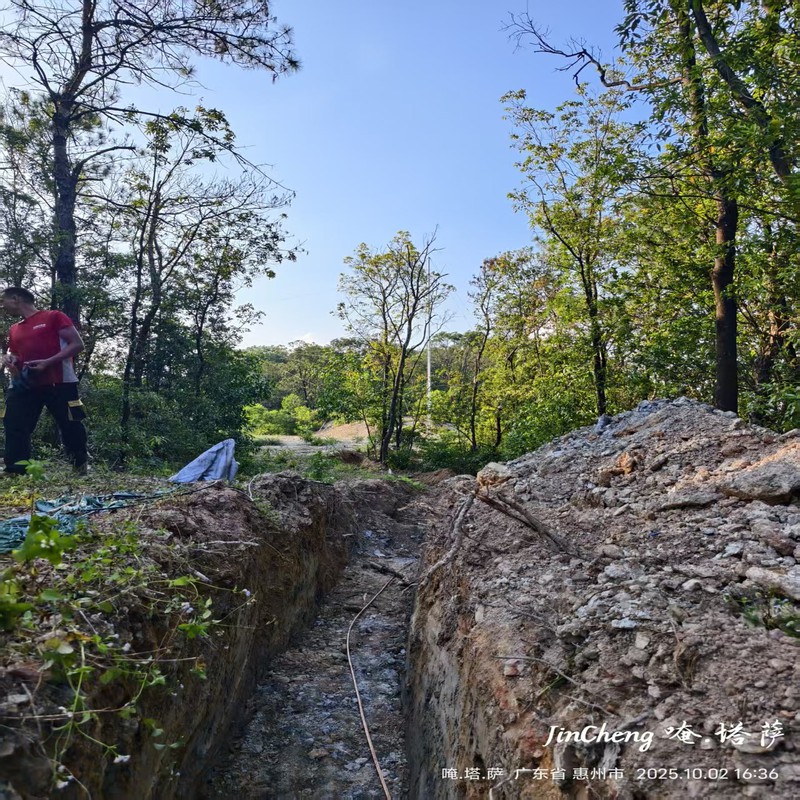

• 深层深井降阻施工：接地极深埋低阻土层，搭配长效降阻剂，全域阻值稳定小于4欧姆，接地极其稳定。
• 微电位差控制：全域等电位闭环处理，设备任意两点电位差控制≤0.5V，杜绝微小电位差造成的检测偏移。

四、验收标准与检测结果

• 执行标准：GB/T 17626电磁兼容标准、科研精密设备接地规范、半导体检测设备接地技术要求
• 接地阻值：全域稳定小于4欧姆，超低阻抗、泄放快速
• 精度改善：探针静态抖动由50nm优化至＜20nm，成像清晰无偏移
• 干扰抑制：高频杂波、工频干扰完全消除，检测精度稳定达标
• 验收结论：精密设备接地系统全部达标，满足纳米级晶圆检测工艺要求

五、项目落地效果

• 彻底解决晶圆探针抖动、微观成像偏移、检测误差大等核心问题，达到纳米级精密检测标准。
• 设备抗干扰能力大幅提升，数据稳定性、重复性完全满足高端半导体研发与检测需求。
• 超低阻纯净接地系统长期稳定，不随天气、季节变化阻值，设备工况始终一致。
• 助力实验室完成高精度检测项目，提升企业半导体研发、检测核心能力。
