惠州半导体封测实验室接地改造案例｜ESD+EMI双防护接地＜4欧姆工程

一、项目基本信息

二、现场问题痛点

• 封测实验室设备密集、流水线作业频繁，静电积累严重，容易造成芯片隐性损伤、封装不良。
• 动力设备工频干扰大，测试仪器参数偶尔跳变，稳定性不足，影响芯片可靠性检测精度。
• 原有接地系统老旧混乱，线路混接、端子氧化、接地阻值超标，无法同时满足ESD防静电与EMI抗干扰标准。
• 车间无完整等电位体系，局部点位存在电位差，静电泄放不彻底、干扰泄放不及时。

三、核心施工方案与精细化工艺

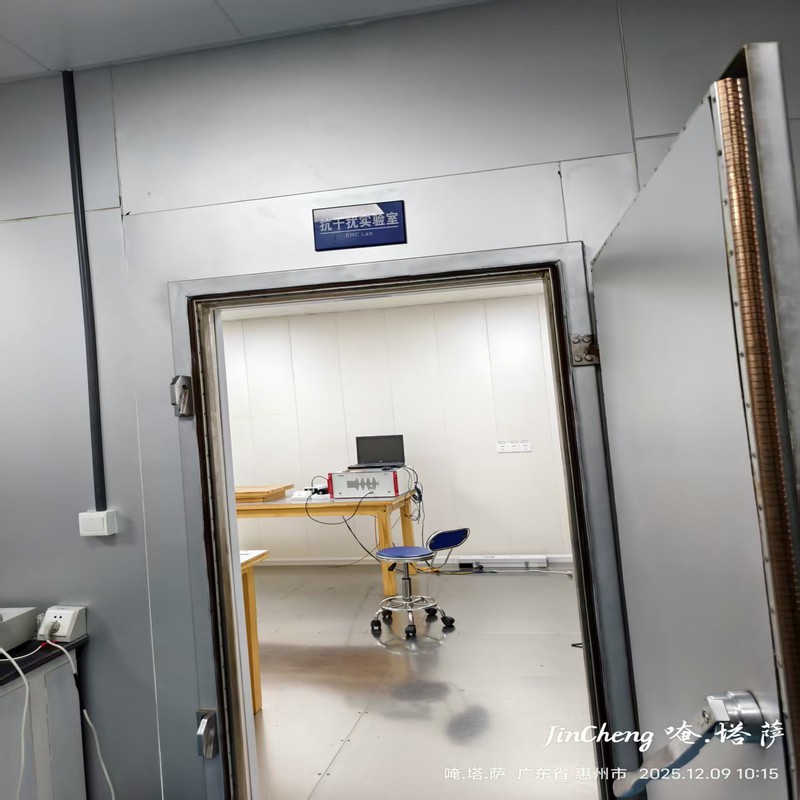

• 老旧接地系统拆除重建：彻底清理原有混接、乱接、老化地线，重新搭建实验室专属独立接地系统，隔离动力地与设备地。
• ESD+EMI双模式接地架构：一套接地网络同时满足静电快速泄放与高频干扰泄放，兼顾防静电防护与电磁抗干扰需求。
• 全域等电位闭环施工：所有测试设备、老化机台、金属工作台、机架柜体全部跨接等电位，消除孤立导体与电位差。
• 地环路优化处理：重新规划接地回路走向，缩小环路面积，有效抑制50Hz工频磁场干扰，稳定测试数据。

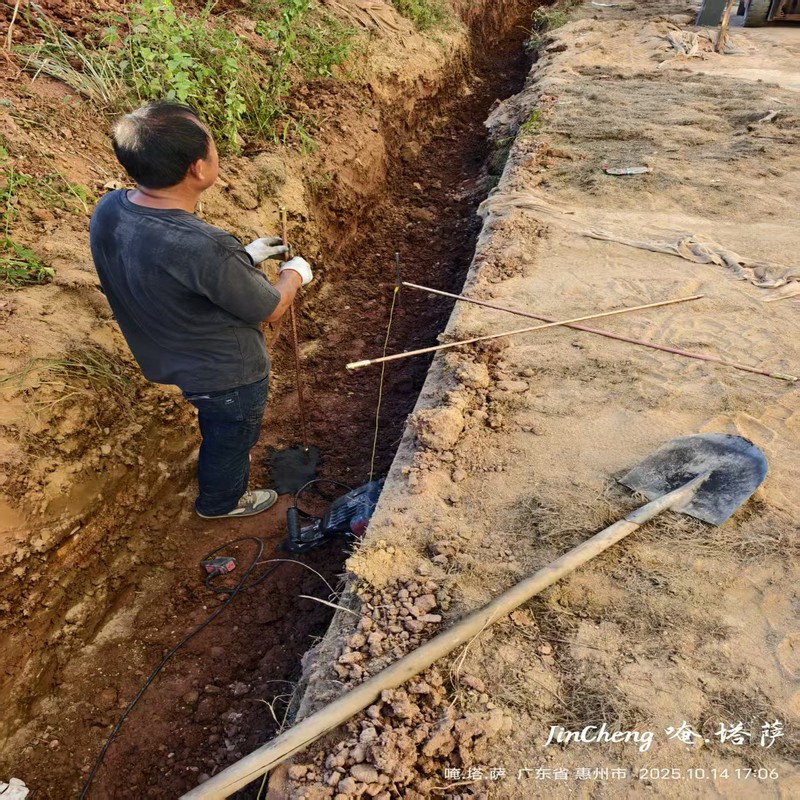

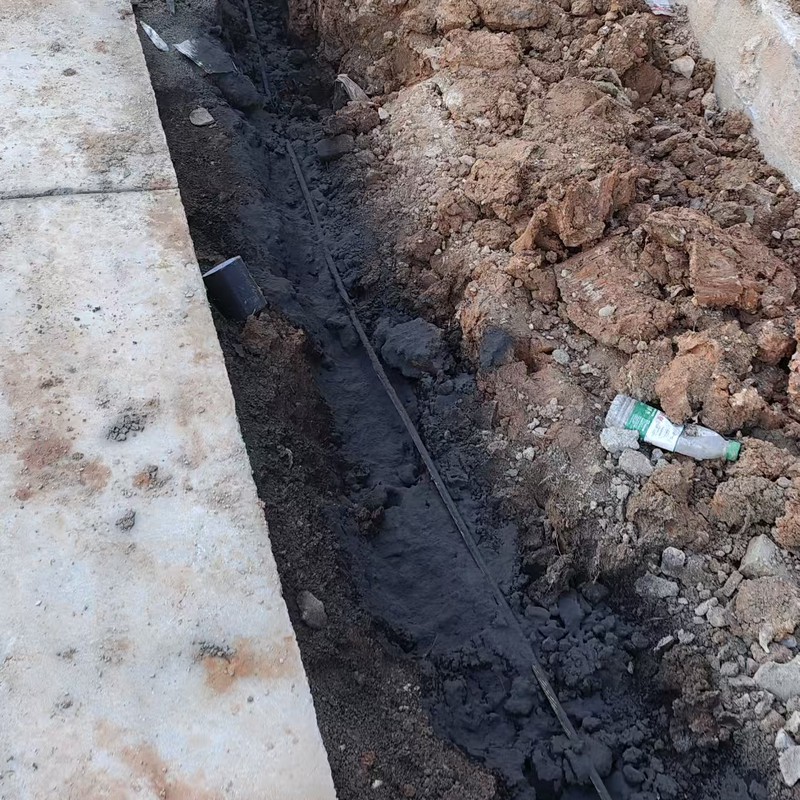

• 深井降阻达标工艺：深层接地极埋设、降阻剂分层回填夯实，稳定全域接地阻值小于4欧姆，适配量产长期使用。
• 标准化线路规整：全部线路重新布线、线槽固定、端子烫锡防腐，杜绝虚接、氧化、松动隐患。

四、验收标准与检测结果

• 执行标准：GB 12158-2024防静电规范、ANSI/ESD S20.20-2021、GB/T 17626电磁兼容标准
• 接地阻值：全域稳定小于4欧姆，静电泄放、干扰泄放性能达标
• ESD防护：车间无静电堆积，芯片静电不良问题彻底改善
• EMI抗干扰：工频干扰抑制有效，设备测试参数稳定无跳变
• 验收结论：双防护接地系统全面达标，顺利通过ISO体系、ESD专项验厂

五、项目落地效果

• 实现静电零堆积、电磁低干扰双重防护，彻底杜绝芯片静电击穿、隐性失效问题。
• 测试设备运行稳定、参数无波动，大幅提升芯片封测精度与产品良率。
• 完整合规的ESD+EMI接地体系，完全满足半导体封测行业审厂、体系认证要求。
• 接地系统抗潮湿、抗氧化、长期阻值稳定，适配惠州南方潮湿气候，运维成本极低。
