广州黄埔半导体洁净实验室接地改造_芯片检测高频 EMI 抗干扰接地＜4 欧姆
广州黄埔半导体洁净实验室EMI接地改造案例｜高频芯片检测抗干扰接地＜4欧姆
一、项目基本信息
项目地址：广州市黄埔区半导体产业园
施工类型：洁净实验室EMI抗干扰接地、数模混合设备独立地线改造
施工单位：惠州市惠发科技有限公司
适用场景：半导体芯片高频测试、精密数据分析、洁净室研发检测工位
施工目的：解决高频设备测试曲线漂移、数据噪点多、EMI辐射超标、数据重复性差等问题，搭建纯净独立接地系统，全域接地电阻稳定小于4欧姆，满足半导体EMC电磁兼容审厂标准。
二、现场问题痛点
- 实验室原有采用楼宇公共接地，无数模地分区，高低频设备共地运行，信号串扰严重。
- 高频芯片测试设备敏感度极高，市电谐波、动力设备杂波导致测试数据波动、曲线不干净。
- 存在明显地环路电位差，实验数据重复性不达标，无法通过第三方EMC检测与客户审厂。
- 原有接地阻抗偏高，无法快速泄放高频干扰电流，长期存在EMI辐射超标隐患。
三、核心施工方案与工艺

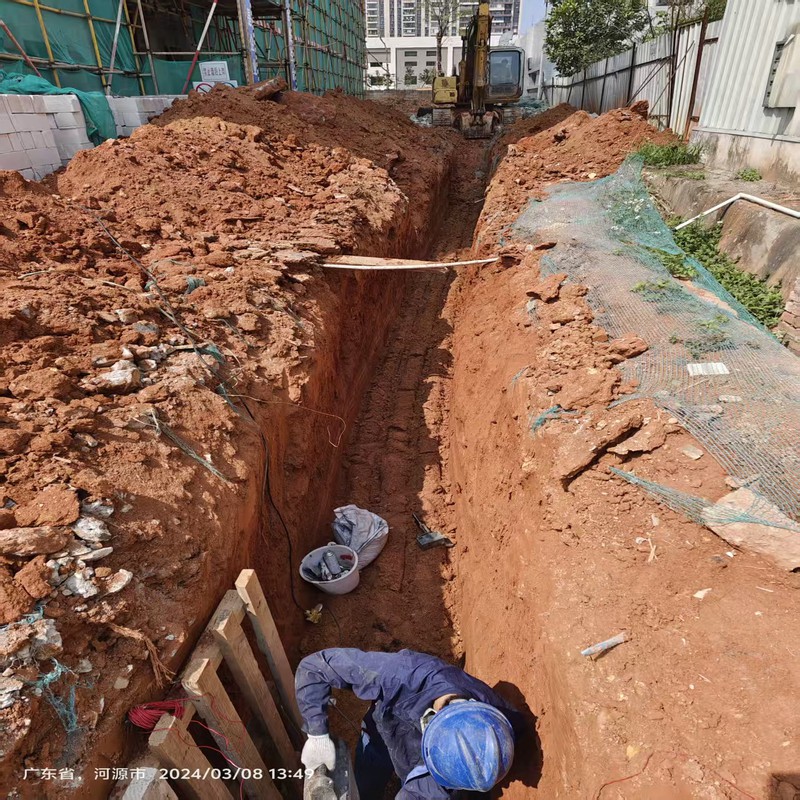

- 独立接地网搭建：全新开挖专用接地井，与建筑防雷地、动力地完全物理隔离，隔离距离≥20米，杜绝高压反击与地环路干扰。
- 高低频混合接地架构：采用星型单点接地工艺，严格区分模拟信号地、数字地、屏蔽地、动力地，四路独立分流、单点汇流。
- 精细化屏蔽接地：微弱信号设备采用双绞屏蔽线全程穿管接地，360°屏蔽端接；高频测试设备独立分支低阻接地，降低高频阻抗。
- 数模隔离优化：在数模接地分界位置加装磁珠隔离，阻断高低频互相串扰，保证信号回路纯净。

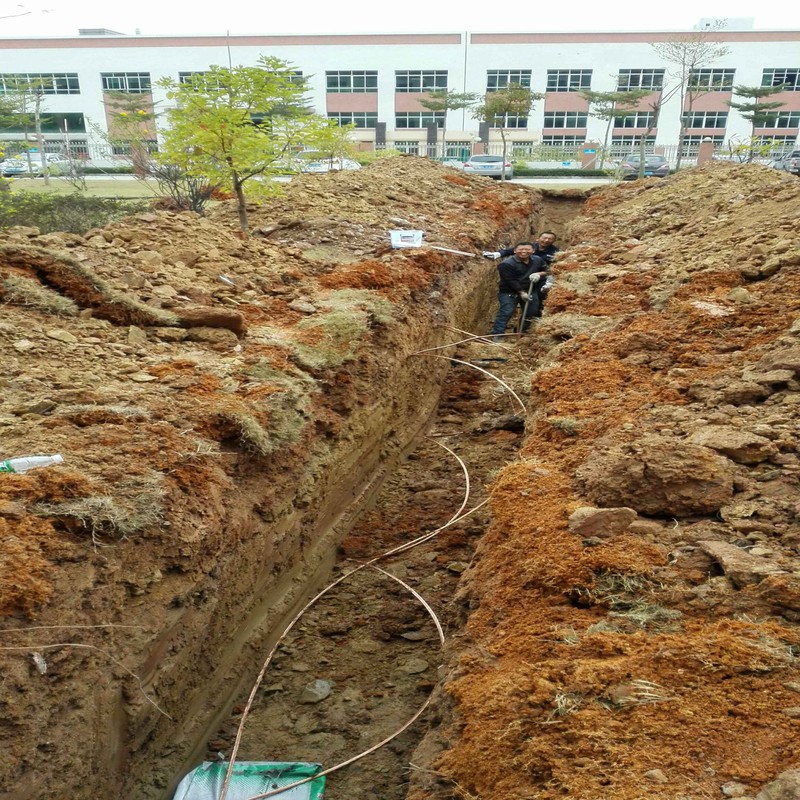

- 降阻达标施工：深层接地极埋设+长效降阻剂回填，全域接地电阻稳定小于4欧姆，适配高频设备持续泄放需求。
- 全域等电位处理：增设局部等电位铜排，设备机身、金属操作台、屏蔽外壳全部跨接等电位，消除点位电位差。
四、验收标准与施工结果
- 执行标准：GB/T 17626电磁兼容标准、ANSI/ESD S20.20-2021、JGJ 91-2019科研建筑设计规范
- 接地阻值：全域稳定小于4欧姆，高低频接地阻抗全部达标
- 干扰治理：设备测试曲线干净无噪点，信号无漂移、无失真
- 合规性：EMI辐射、传导干扰全部达标，数据重复性100%合格
- 验收结论：一次性通过企业验收及第三方EMC检测，实验室电磁环境完全达标
五、项目落地效果
- 彻底解决高频电磁干扰、数据漂移、测试曲线噪点问题，芯片检测数据精准、可重复。
- 数模地分区隔离架构，从根源杜绝高低频信号串扰，稳定设备长期运行工况。
- 纯净接地环境满足半导体精密研发需求，顺利通过行业EMC认证、客户审厂。
- 接地系统长效稳定，适配洁净室恒温无尘工况，后期维护简单、扩展性强。
六、惠发科技主营介绍
惠州市惠发科技专业承接半导体实验室EMI抗干扰接地、精密仪器独立地线、洁净室ESD防静电整改、高低阻接地工程，可稳定实现＜0.5Ω、＜1Ω、＜4欧姆全梯度达标施工，专治设备信号漂移、EMI干扰超标、地环路杂音、数据波动等精密设备疑难问题，广东21市可就近上门勘测施工。
