一、项目背景：共用地线导致多次验厂不通过

1.1 企业现存静电管控痛点

本项目坐落于东莞谢岗某工业园区，主营电子元器件组装制程，车间配备多条流水线、静电测试设备。前期仅铺设防静电地板、配备静电手环，所有设备地线直接接入大楼原有动力防雷共用地网。

车间大功率注塑、变频设备持续产生电磁杂波，地电位浮动大，HBM人体静电、MM机器静电无法快速泄放，芯片半成品静电不良率居高不下；连续两次客户IATF16949稽核，均因接地系统无独立地网、接地阻值超标开出严重不符合项，企业急需整改。

1.2 整改核心需求

• 新建完全独立室外接地装置，与建筑原有接地物理断开；
• 整体接地电阻稳定控制在4Ω以内，满足量产车间ESD标准；
• 施工不破坏车间地面、不暂停产线生产；
• 完工提供完整检测报告，支撑第三方体系审核。

二、针对性整改施工方案落地

2.1 绿化带新建独立接地桩地网

避开生产通道，选取厂房侧墙绿化带作为接地施工区域，清理表层植被，破除地下绝缘混凝土垫层，开挖深度0.8米标准接地沟槽。采用镀铜钢垂直接地桩搭配95mm²裸铜绞线组网，全部接头放热焊接消除接触电阻，接地体周边填充长效降阻剂，降低土壤电阻率，稳定控制整体阻值。整套地网单独布设，不与大楼钢筋、防雷带、动力地线连接。

2.2 分层绝缘布线，车间全域等电位改造

室外接地主干线穿绝缘套管埋地入户，1至3楼强弱电井全程使用绝缘支架单独固定，远离380V动力电缆规避电磁耦合。每层电井安装LEB等电位端子箱，流水线机台、测试治具、防静电地板铜箔、离子风机、工作台全部单独引线接入专用地网，统一平衡车间电位差。

2.3 分段检测复测，出具全套验厂资料

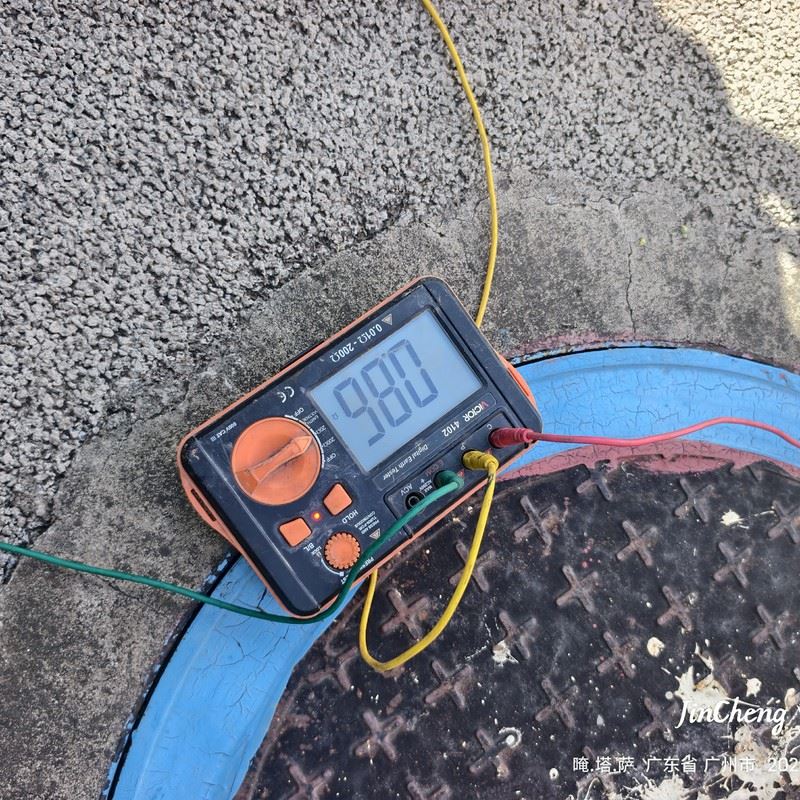

地网铺设、楼层布线分阶段使用接地电阻仪检测，确保全段阻值稳定＜4Ω；工程竣工后整理接地检测记录、现场施工影像、竣工图纸、接地台账，整套资料可直接用于IATF16949年度审核、客户现场稽核。

三、整改完成后改善效果

1、静电泄放通道通畅，车间HBM、MM静电测试基线平稳，元器件静电报废率大幅下降；

2、独立地网隔绝动力设备谐波干扰，消除地电位漂移问题；

3、顺利通过客户IATF16949现场稽核，接地相关整改项一次性关闭；

4、绿化带施工无停产损失，地网采用防腐镀铜钢材质，适配东莞潮湿环境，长期阻值无明显反弹。
