精密电镜实验室＜1Ω独立接地案例｜室外无干扰干净接地工程

惠州市惠发科技有限公司，珠三角专业精密仪器超低阻接地工程服务商。主营：电镜实验室1Ω独立接地、EMC屏蔽机房接地、半导体检测实验室接地、工厂ESD防静电接地桩、防静电地板等电位配套工程；可定制0.5Ω/1Ω/3Ω/4Ω分级接地标准，免费上门现场勘测、方案设计、一站式施工验收、兜底实验室资质审核。

一、项目概况与现场故障痛点

1.1 项目场地及设备配置

本项目坐落于珠三角产业园区，为五楼精密检测电镜实验室，核心搭载扫描电镜、微观形貌分析精密测试设备，主要用于材料微观检测、样品失效分析，对场地接地电位、电磁环境要求极高。

1.2 现场原有故障问题

实验室前期直接接入大楼动力+防雷联合公共接地；周边厂区变频器、自动化生产设备产生大量工频杂散电流与电磁谐波，导致仪器出现多项严重故障：

• 扫描电镜成像画面持续噪点、图像边缘毛刺、画面轻微抖动；
• 实验检测数据漂移，数据无法重复溯源，达不到实验室归档标准；
• 仪器信号基线不稳定，设备频繁弹窗报警，无法正常开展检测作业。

设备厂家现场排查定论：公共地线杂波干扰，缺少物理隔离的1Ω干净独立接地系统，设备无法达标运行。

1.3 项目硬性施工指标

• 新建室外完全独立人工接地网，与建筑防雷地、动力保护地物理隔离，互不连通；
• 全系统验收标准：接地电阻严格小于1Ω，精密仪器专用超低阻标准；
• 构建纯净接地泄放通道，屏蔽工业外部电磁干扰；
• 实验室终端做LEB局部等电位联结，统一平衡设备对地电位；
• 绿化带施工，不破坏室内实验室装修、不搬迁精密检测设备。

二、现场标准化施工方案

2.1 室外接地点位选址

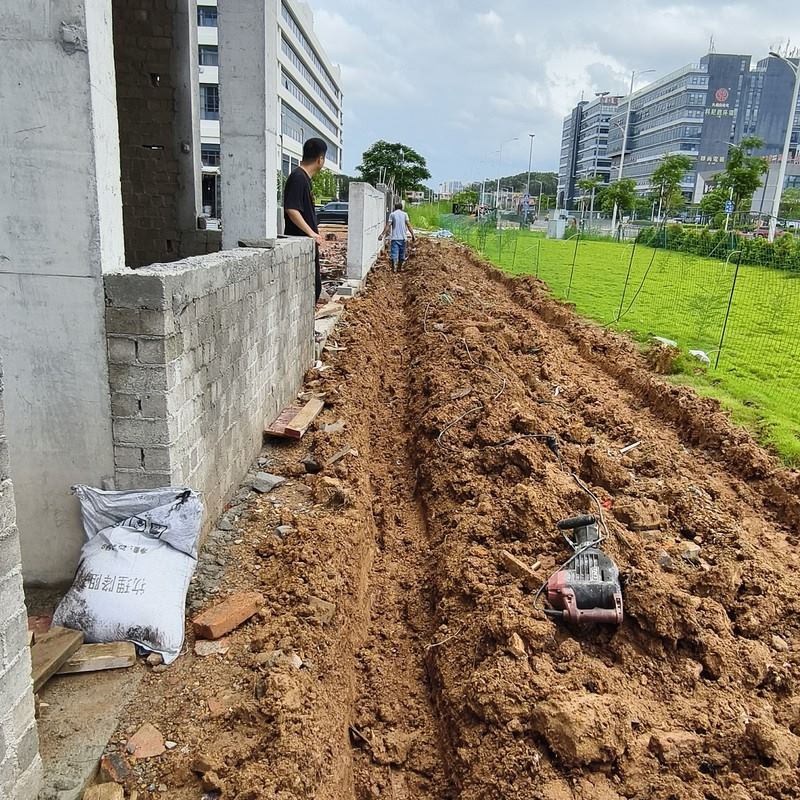

优选实验楼西侧靠墙闲置绿化带布设接地装置；开挖前破除地下20cm绝缘混凝土硬化层（绝缘层会直接导致阻值超标），开挖深度0.8m标准接地沟槽，不占用厂区行车通道，不影响园区正常办公生产。

2.2 接地主材与地网施工

采用实心紫铜垂直接地极+95mm²裸铜绞线组建专用独立接地网；全部金属接口采用放热熔模焊接，零接触电阻，焊口双层防腐防锈处理。接地极及线缆周身包裹长效导电降阻剂，适配广东潮湿土壤，从底层稳定控制接地阻值。

2.3 竖向电井绝缘布线

接地总干线穿高压绝缘套管埋地入户，沿1-5楼强弱电电井，采用绝缘支架单独固定敷设；全程和大功率动力电缆物理隔离，杜绝电磁耦合串扰侵入精密仪器接地回路。

2.4 实验室LEB等电位终端安装

5楼实验室专属弱电井，壁挂安装标准LEB局部等电位端子箱；将扫描电镜主机、金属实验台面、屏蔽机柜、辅助检测仪器，全部分支归集接入等电位总汇流排，实现实验室全域等电位。

三、工程验收实测数据

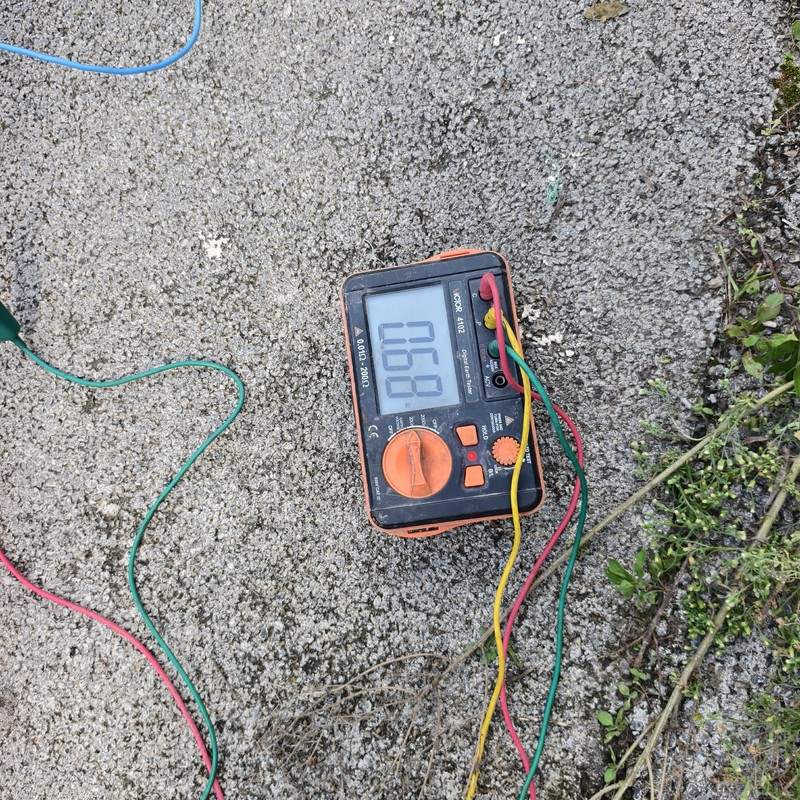

工程竣工后采用精密接地电阻测试仪多点位交叉复测：系统综合接地电阻0.68Ω，达标＜1Ω设计标准

同步完成仪器成像测试、地电位差检测、杂波屏蔽测试：电镜成像清晰无噪点，实验数据稳定可溯源，一次性通过实验室设备验收与场地合规评审。

四、项目落地效果

• 彻底隔离厂区工业电磁谐波，根除电镜图像干扰、画面抖动问题；
• 实验数据稳定可复现，满足科研实验室资质评审、资料归档要求；
• 全铜防腐接地体系，珠三角潮湿环境长期阻值不衰减、无反弹；
• 物理隔离独立地网，后期无接地类设备故障，免高频运维。
