深圳某军工电子EPA防静电工作区接地施工案例

本项目位于广东省深圳市，为军工电子元器件测试与装配EPA防静电工作区。项目重点建立独立低阻接地网、分级等电位系统及EPA区域防静电接地回路，满足国军标相关要求。

项目背景

客户产品涉及高可靠电子组件，对静电放电极为敏感。原有接地系统存在共用接地端子、接地回路混乱、部分金属构件未等电位联结等问题，无法满足军工EPA区域建设要求。

施工方案

• 室外建设独立ESD低阻地网，高精度区域接地电阻≤1Ω；
• 地网采用环形布置，镀铜钢材质，放热焊接连接；

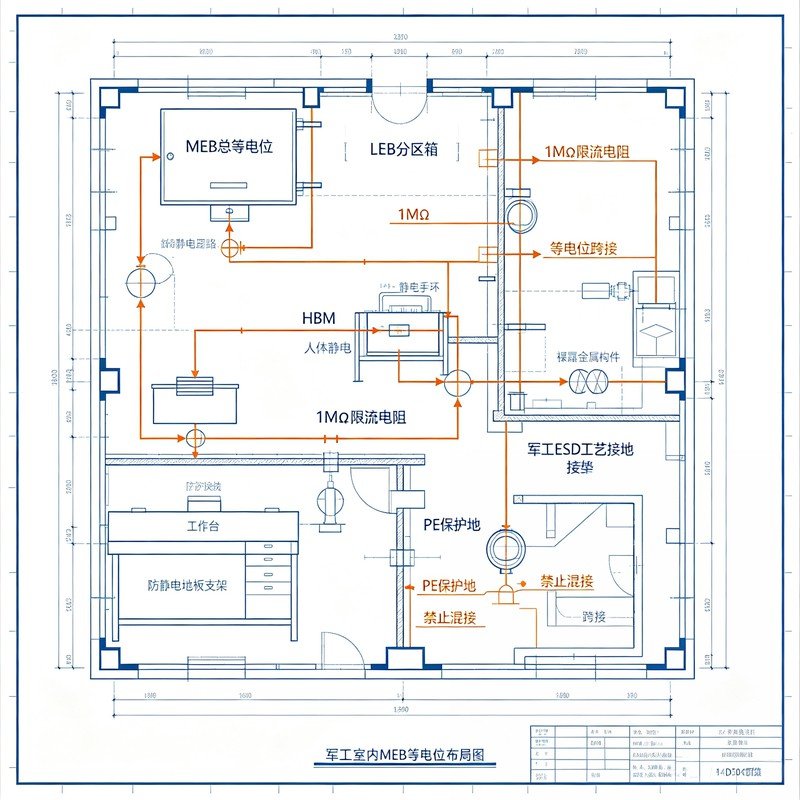

• 室内设置MEB总等电位与分区LEB箱；
• HBM人体静电回路与MM设备静电回路分开布设；

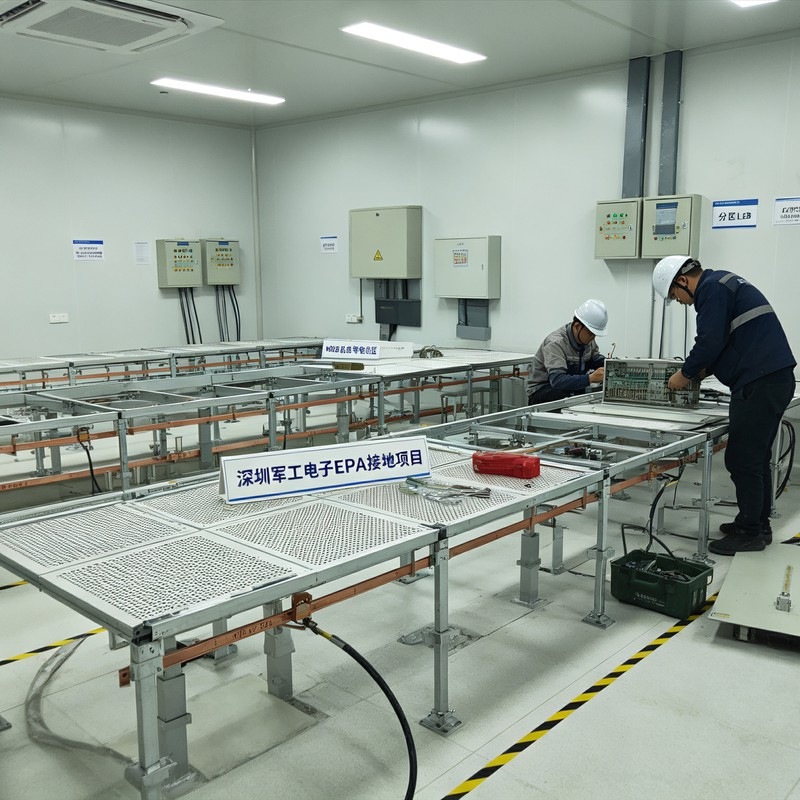

• 防静电地板支架、工作台、裸露金属构件全部等电位联结。

施工工序

土壤电阻率测试 → 地网方案设计 → 沟槽开挖 → 接地极与水平接地体敷设 → 放热焊接 → 降阻回填 → 测试井及断接卡安装 → MEB/LEB箱体安装 → 等电位跨接 → 接地回路布线 → 接地电阻、系统电阻、电位差测试 → 资料归档。

验收结果

• 室外地网电阻满足分区指标；
• 室内不同接地系统实现有效隔离；
• EPA区域无孤立金属导体；
• 施工记录、测试报告及竣工资料完整。

惠发科技服务内容：国军标合规方案、独立地网施工、分级等电位安装、防静电检测、整改辅导、竣工资料编制。
