案例：惠州医疗屏蔽室综合接地系统建设

惠州医疗机构新建医疗屏蔽室，用于精密医学微弱信号检测。医疗屏蔽室接地属于复合型特种接地，一套系统内部同时包含屏蔽壳体接地、仪器工艺接地、人身安全保护接地三套接地链路。三者功能完全不同，一旦在室内混接、短接，会出现多重干扰：保护地的杂波串入工艺地线，干扰检测仪器；屏蔽壳体接地引入地电位波动，降低屏蔽效能。很多医疗屏蔽室项目的通病，就是没有做接地分区隔离，三套地线混接，完工之后检测基线噪声超标，屏蔽效能不达标，需要大规模拆改。医疗屏蔽室接地设计原则：室内隔离，室外单点汇合。

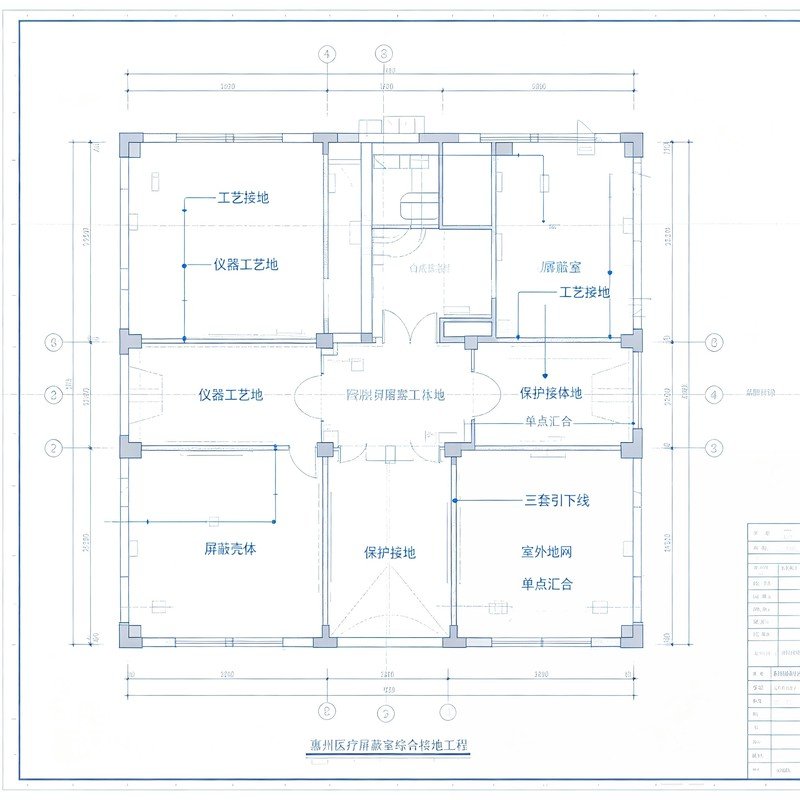

项目参照GB/T 51103-2015《电磁屏蔽室工程施工及质量验收规范》、JGJ312-2013《医疗建筑电气设计规范》。屏蔽壳体采用单点接地，仪器工艺地线独立引出，室内不与保护地短接，三套接地引下线在室外独立接地网单点汇合。屏蔽壳体金属接缝、屏蔽门、波导窗做完整等电位跨接，所有连接节点放热焊接，保证导电连续性。机房患者区域设置局部等电位联结，保障人身安全。

施工主控项目清单： 1. 屏蔽壳体、工艺接地、保护接地三套接地链路室内相互绝缘隔离； 2. 屏蔽壳体单点接地，壳体全部金属构件等电位跨接完整； 3. 工艺接地干线独立敷设，引线短粗直，减少高频阻抗； 4. 所有接地连接节点放热焊接，接头导电性能达标； 5. 接地电阻、绝缘电阻、屏蔽壳体连续性现场实测合格； 6. 隐蔽工程影像、全套测试报告归档，作为项目验收资料。

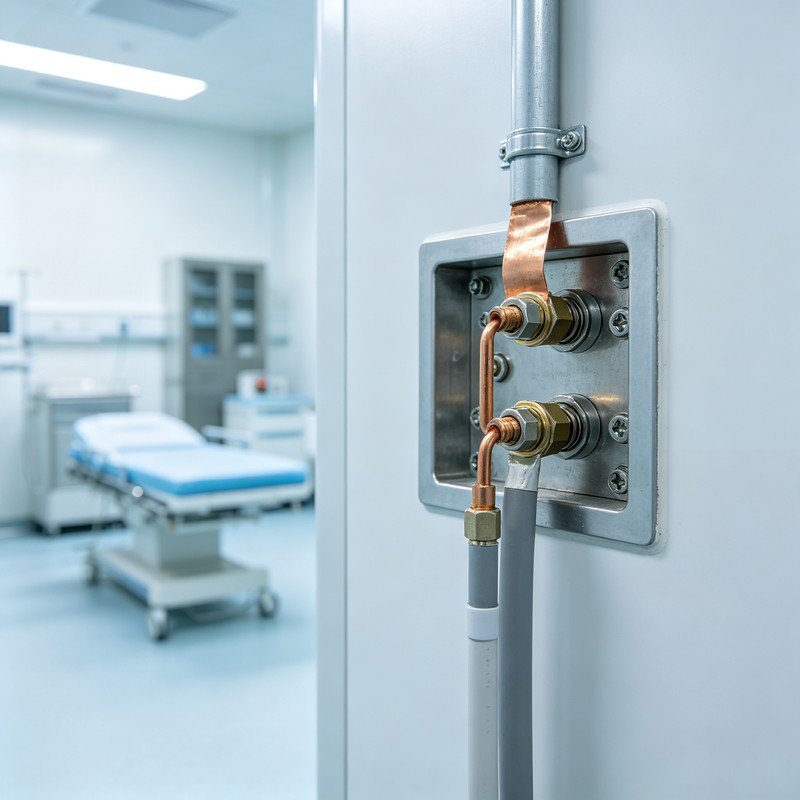

前期进场勘测，现场检测土壤电阻率，排查地下管线、建筑基础，结合医疗检测设备厂家技术参数，设计三链路分区接地方案。施工阶段，先完成屏蔽壳体安装，实施壳体等电位跨接，屏蔽门、波导窗法兰位置采用导电衬垫+铜带跨接，保证壳体屏蔽连续性。屏蔽壳体接地、仪器工艺接地、安全保护接地分别布设独立引下线，室内互相隔离，不共用铜排、线槽。

室外地网统一规划，接地极做好防腐，分层回填夯实。主控项目逐项核验，核查铜排截面、焊接质量、绝缘隔离性能，隐蔽工序全程留影像资料。竣工后，现场开展接地电阻、绝缘电阻、壳体导电连续性检测，配合设备调试，验证屏蔽效能与微弱信号采集稳定性。全套竣工图纸、检测报告、隐蔽影像交付院方，顺利通过医疗机房验收。
