案例：江门EMC电磁兼容屏蔽室接地施工案例

江门制造企业新建EMC电磁兼容屏蔽室，用于电子产品电磁干扰与抗扰度测试。屏蔽室接地直接决定整体屏蔽效能，多点接地极易形成地环路，地电位差会产生环路电流，引入电磁噪声，造成EMC测试数据不稳定，复测一致性差。江门属于沿海区域，土壤含盐量高，腐蚀性强，接地极防腐设计是项目重点。很多沿海屏蔽室项目忽略土壤腐蚀，接地极几年后锈蚀断裂，接地电阻持续升高，屏蔽效能逐年衰减，后期整改难度极大。

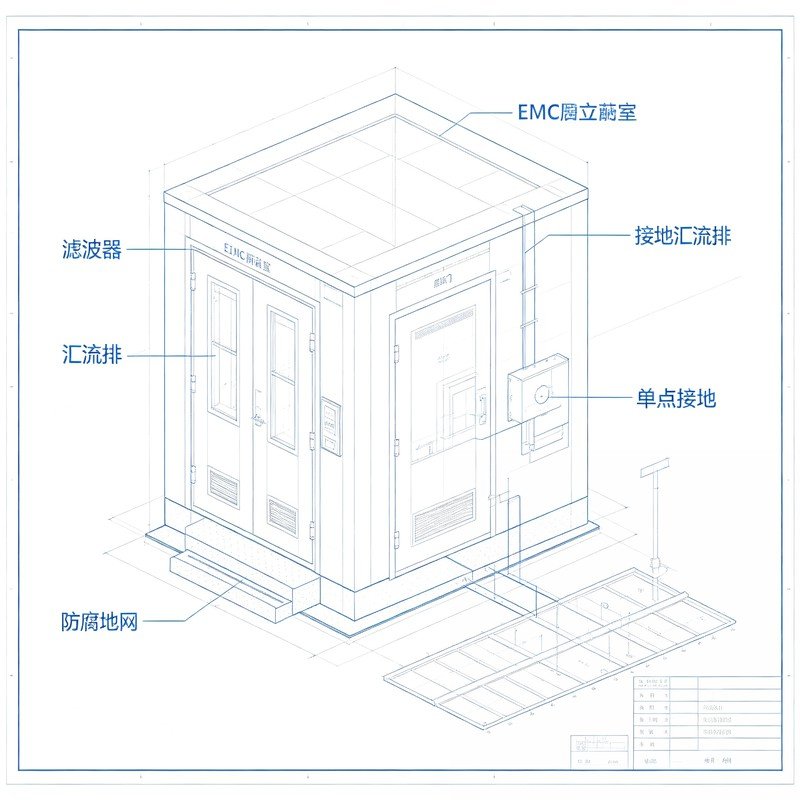

项目执行GB/T 51103-2015《电磁屏蔽室工程施工及质量验收规范》，参照GB 50826-2012《电磁波暗室工程技术规范》。EMC屏蔽室采用单点接地架构，屏蔽门、波导窗、电源滤波器外壳全部做等电位联结，汇总至室内接地汇流排，由唯一引下线引至室外独立地网，杜绝多点接地形成地环路。针对江门沿海腐蚀性土壤，接地极、接地导体采用防腐优化方案，延长接地系统使用寿命。

施工主控项目清单： 1. 屏蔽壳体单点接地，室内仅一处接地引出点，禁止多点接地； 2. 屏蔽壁板、屏蔽门、波导窗、滤波器外壳等电位跨接完整； 3. 接地导体、接地极防腐处理方案，适配沿海高腐蚀土壤环境； 4. 放热焊接接头饱满无虚焊，导电连续性检测合格； 5. 接地电阻实测满足设计指标； 6. 隐蔽工程影像、土壤腐蚀防护记录、检测报告完整归档。

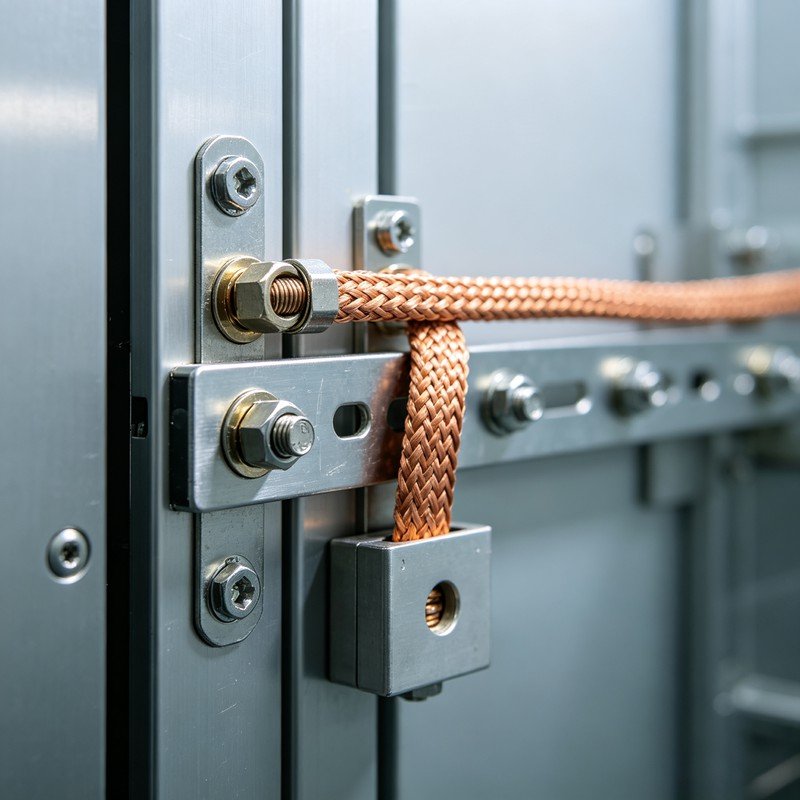

前期勘测阶段，检测场地土壤电阻率，采集土壤含盐量参数，评估地下管线分布，结合EMC测试频段，定制单点接地方案与接地防腐方案。施工前期完成土建基层验收，开展屏蔽壳体安装，同步布设接地汇流排，屏蔽壁板拼接缝隙、屏蔽门门框、波导窗法兰全部采用导电衬垫搭配铜带跨接，保证屏蔽壳体整体导电连续。接地汇流排单独引出一条接地干线至室外独立地网。

室外接地极做多重防腐处理，沟槽回填降阻材料，分层夯实，降低土壤腐蚀带来的老化风险。主控项目逐项核验，核查铜材规格、焊接质量、防腐施工质量，隐蔽工序全程拍照录像留存。竣工之后，现场测试接地电阻、屏蔽壳体导电连续性，配合第三方屏蔽效能验收，验证EMC测试稳定性。全套竣工资料交付企业，建立接地运维检测建议，定期复测接地电阻，提前预判腐蚀老化隐患。
