深圳半导体芯片封装车间EPA构建——落实防静电工艺规范之人、机、料、法、环全要素管控

深圳聚集大量半导体芯片封装、晶圆测试、IC分选企业，芯片裸片、键合引线属于极高等级静电敏感器件，HBM耐受电压低至200V以内，CDM耐受电压仅几百伏。参照《工厂防静电工艺规范》与《工厂防静电对策手册集(第二版)》，半导体车间ESD防护绝非单纯做接地，必须完整覆盖人员、设备工装、物料周转、工艺方法、环境五大要素，很多深圳封装厂只重视设备ESD‑LEB接地，忽略人员手环限流、周转箱材质、离子风机定期清扫，依然会出现芯片隐性潜在失效，这类潜在失效占静电损坏器件90%，出厂测试无法检出，流向下游终端之后才批量暴露问题。

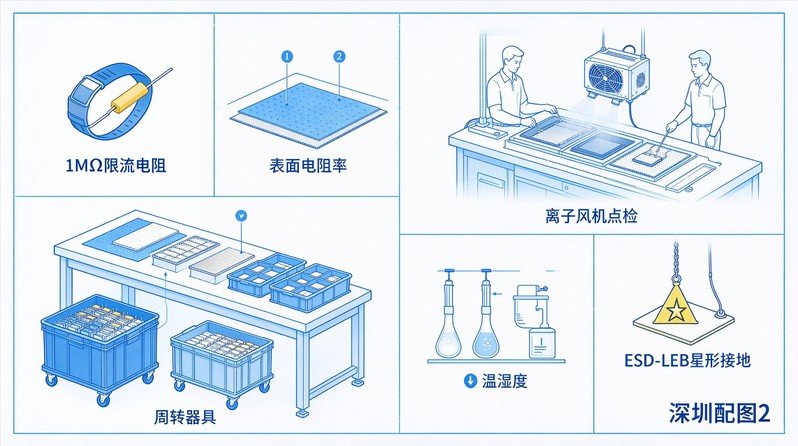

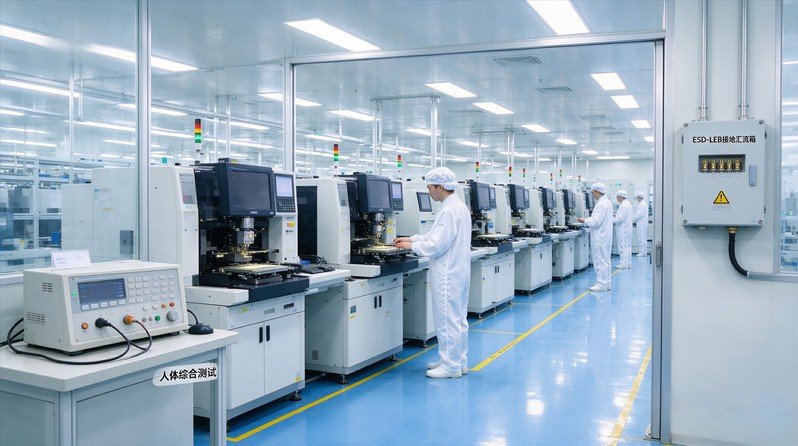

人员静电防护是半导体车间第一风险源，两份手册明确强调：**有线防静电腕带内部必须内置1MΩ限流电阻，用来限制漏电电流，保护操作人员人身安全，禁止使用无线自放电型手环**。深圳很多封装车间存在误区：手环只做外观检查，不做每日导通阻值检测；手环金属扣没有紧贴皮肤，隔着工衣袖子佩戴，防护完全失效。A级EPA封装区内，作业人员必须穿戴全套防静电连体洁净服、防静电鞋；入口设置人体综合电阻测试仪，每日上岗检测手环、鞋具对地电阻，记录阻值在7.5×10⁵~3.5×10⁷Ω区间；禁止化纤个人衣物外露，厚袜子会降低防静电鞋导通性能，需要重点管控。同时培训要明确，参观、外协人员进入EPA区域同样必须落实全套人体防静电措施，不能例外。

设备与工装方面，严格禁止菊花链（串联）接地，固晶机、键合机、探针台、测试座每台设备、金属治具，全部独立支线接入分区ESD‑LEB接地汇流端子箱。工作台台垫、地垫必须管控表面电阻率，指标维持7.5×10⁵~1.0×10⁹Ω/□，台垫接地点使用螺丝机械紧固，不能简单搭靠；防静电椅子、物料周转推车，导电轮或者接地铁链可靠导通，推车不可悬浮浮空，避免成为孤立浮空导体。手册重点提示：不锈钢金属板不能直接接地，回路中需要串联1MΩ限流电阻，防止大电流直接击穿敏感器件。

物料周转器具是极易被忽视的风险点，《工厂防静电对策手册集》明确：普通黑色塑料不等于防静电材料，即便外观黑色周转箱，也需要实测表面电阻率确认性能。芯片托盘、IC料管、周转盒、料架，全部要使用静电耗散型材质；禁止普通泡沫、PVC塑料袋直接带入A级EPA；半导体元器件存放必须放入防静电屏蔽袋、导电海绵，普通绝缘包装只能在缓冲区拆除，裸芯片不允许暴露在非EPA环境。绝缘类治具、PEEK、亚克力部件接地无法泄放静电，必须依靠离子风机做电荷中和；离子风机不是一次性安装就万事大吉，放电针会积累油污灰尘，需要按周期用异丙醇酒精清扫电极，校验离子平衡电压，否则会产生反向带电，反而损伤芯片。

环境与台账管理，EPA区域温湿度维持45‑60%RH，湿度过低摩擦剥离起电剧烈。必须建立标准化点检检查表，完全参照手册检查表体系区分频次：每日：温湿度、人体手环鞋具阻值目视+测试；每周：离子风机清扫、接地端子目视检查；每月：台垫、周转器具表面电阻率；每季度完整复测ESD‑LEB接地电阻、跨点等电位压差；接地地网完成后每年复测接地极电阻。很多深圳封装厂硬件全部配齐，但没有落实分级点检周期，设备老化、垫材磨损、端子松动无人发现，ESD体系逐步失效。硬件建设加检查表闭环管理，才可以实现半导体封装车间EPA真正有效运行。
