河源锂电化成分容车间化成夹具浮空导体与防爆‑ESD双重管控要点

河源锂电制造企业化成、分容车间，大量化成夹具、探针模组密集排布，电芯充放电过程会有少量电解液挥发，属于防爆重点管控区域。参照《工厂防静电工艺规范》《工厂防静电对策手册集(第二版)》，该车间是典型的防爆安全与ESD静电防护叠加场景：一方面要防止静电火花引燃挥发电解液；另一方面大量探针、金属夹具依靠绝缘垫块隔离安装，极易产生隐蔽浮空导体；同时车间设备持续振动，接地端子容易松动，产生间歇性接地失效风险。很多企业只关注防爆通风、消防，却忽略化成夹具内部浮空金属件带来的MM放电风险，静电火花既是ESD质量风险，同时也是安全生产隐患。

化成工位高频隐患：化成柜外壳做了接地，但是夹具内部探针基座、金属转接板、压块金属件，依靠PEEK绝缘垫块隔开，没有接入接地网络，形成隐蔽浮空孤立导体；车间设备长期振动，接地螺丝缓慢松动，出现时通时断；多条化成夹具地线菊花链串联，一处松动，整条回路全部失去静电泄放通路；测试信号线屏蔽层悬空，静电感应噪声耦合进入电压采样回路，造成电芯分容数据误判。两份手册明确禁止菊花链串联接地，在防爆工况下，串联接地的风险会成倍放大，一旦断开，浮空金属积累高压，就存在静电火花引燃电解液蒸气的安全隐患。

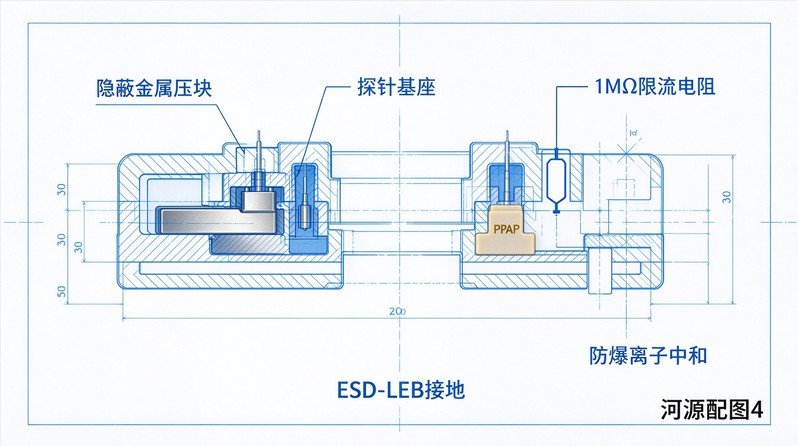

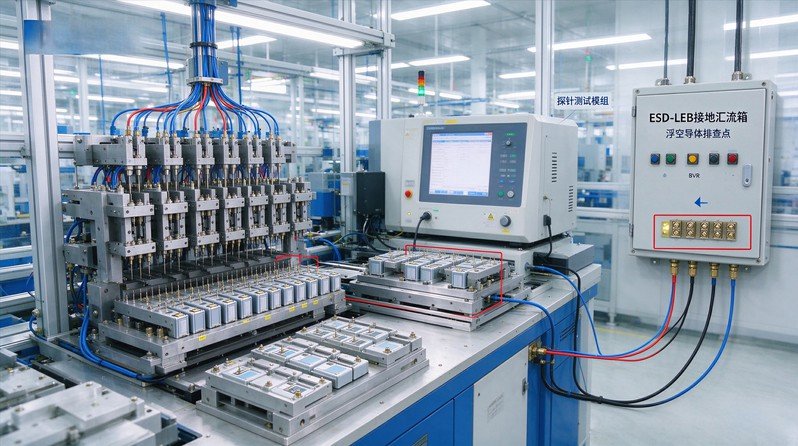

必须搭建ESD‑LEB星形汇流等电位接地网络，完整链路：室外联合接地极→防静电接地主干线→分区ESD‑LEB接地汇流端子箱→每一组化成夹具独立接地支线。化成柜外壳、探针基座、夹具内部所有金属压块、转接件全部完成等电位搭接，消除夹具内部浮空导体；金属工装回路按手册要求串联1MΩ限流电阻，限制放电电流；强弱电布线物理隔离，采样信号线屏蔽层统一接入ESD‑LEB等电位网络；端子箱选用防爆密封防松结构；建立周度点检，打开夹具护罩，检查内部金属件接地状态，不能仅看设备外壳。防爆‑ESD双重工况，禁止两套完全物理隔离独立地网，ESD‑LEB地网在建筑联合接地体单点汇合，规避雷击漏电带来巨大电位差。

化成车间同样存在CDM绝缘介质放电风险，电芯塑胶外壳、夹具绝缘PEEK部件摩擦会积蓄静电。接地无法消除绝缘体电荷，在电芯上料、下料点位设置防爆型离子风棒；严格按照手册维护周期，清洗电极校验离子平衡。周转托盘、料架全部采用静电耗散材质；禁止普通塑料周转盒进入EPA化成工位。人员落实EPA防护，有线1MΩ限流腕带、防静电工衣工鞋；车间温湿度在防爆工艺允许范围内做管控，降低摩擦起电。

结合手册《防静电对策确认一览表》，化成分容车间建立适配防爆工况的分级点检检查表，增加防爆‑ESD联合检查项目：每日：温湿度、通风防爆状态、人员人体综合电阻、离子设备运行目视；每周：ESD‑LEB端子紧固，拆开护罩排查化成夹具浮空导体；每月：工作台垫、周转器具表面电阻、离子风机平衡电压校验；每季度：完整复测ESD‑LEB接地电阻、跨点等电位压差，全部夹具浮空导体全面排查；每年复测接地极本体电阻。每当新增化成柜、改造探针夹具，改造完成，必须开展浮空导体专项排查，新增独立ESD‑LEB接地支线，复测接地，更新车间接地图纸与台账。

化成分容车间不是简单把防爆和防静电两套体系分开执行，而是要做到防爆通风、消防、电气安全与ESD‑LEB接地、浮空导体排查、离子中和、点检台账深度融合。如果仅仅做外壳接地，忽略夹具内部隐蔽浮空金属构件，既会造成电芯MM、CDM静电隐性损伤，还会产生静电火花安全隐患，给企业带来质量与安全生产双重风险。
