车间接地两大标准辨析｜GB/T5226.1‑2019与GB50944‑2013工程应用解读

导读：在珠三角电子、车规元器件生产车间项目实施与客户审厂过程中，很多工程人员容易混淆两套国家标准。GB/T5226.1‑2019为机械设备PE保护联结，目标‑‑防止人员触电；GB50944‑2013为EPA防静电软接地，目标‑‑泄放静电、保护元器件。两套系统可以汇总至建筑物总等电位MET，但各分支回路要求完全不同，不可直接混用，本文引用标准原文章节对比，用于车间改造、设备进场验收、客户审厂参考。

很多工厂项目踩坑根源：把设备保护PE地直接拿来做防静电工位接地；两套国标侧重点、回路特性、导体、测试指标完全不一样，工程实施必须区分对待。

一、两套标准适用范围与核心章节

▶ GB/T 5226.1‑2019《机械电气安全机械电气设备第1部分：通用技术条件》

管控对象：工业机床、自动化产线机械设备本体电气安全，AC≤1000V、DC≤1500V。
核心章节：第8章保护联结电路，目标是设备绝缘击穿漏电时，保障操作人员人身安全，实现故障大电流快速泄放。
验收章节：第18章验证试验，强制开展保护联结连续性电阻测试。

▶ GB 50944‑2013《防静电工程施工与质量验收规范》

管控对象：厂房整体EPA防静电工作区工程，覆盖地坪、导静电地网、工作台、手环、台垫。
强制条文13.2.4：涉及人身安全的防静电接地必须采取软接地措施，回路串联1MΩ限流电阻，故障条件下把人体电流限制在5mA以内。
目的：泄放静电，同时兼顾人身安全，保护PCB、芯片等静电敏感器件。

二、核心概念对比：保护联结 VS 软接地

高频踩坑：直接拿设备PE保护地接防静电手环，或者给设备PE串电阻，两种做法都违反国标。

对比项	GB/T5226.1‑2019 机械设备保护联结（第8章）	GB50944‑2013 EPA防静电软接地（13.2.4强制条文）
设计目的	设备漏电，保护人员不触电，泄放故障大电流	泄放静电，保护元器件，同时兼顾人身安全
回路特点	低阻抗，严禁串电阻、熔断器、开关	必须串联1MΩ限流电阻（强制）
接什么	机柜外壳、机架、金属管路、电缆铠装	防静电手环、台垫、EBP工位接地点
导体要求	有机械防护铜≥2.5mm²；无防护铜≥4mm²	防静电支线，接入LEB局部等电位端子板
现场测试	保护联结连续性电阻试验	工位对地电阻、限流电阻完整性、隐蔽地网验收
系统关系	设备本体安全基础，必做	EPA工位独立分支；汇入总等电位，分支不能直接复用PE硬接地

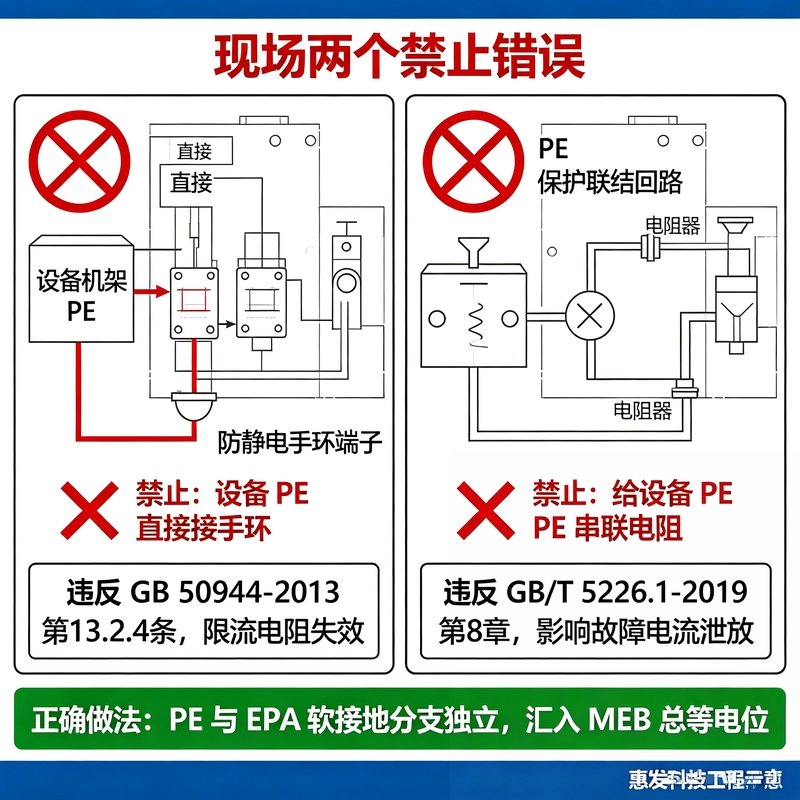

三、现场两类典型错误案例

错误①：设备机架PE直接接防静电手环/台垫接地端子。
说明：设备PE回路不允许串电阻；手环工位国标强制1MΩ软接地。直接短接会让限流电阻失效，违反GB50944‑2013第13.2.4强制条文，车规、外资审厂直接判严重不符合。
错误②：为实现防静电，在机械设备PE保护联结回路串联电阻。
说明：违反GB/T 5226.1‑2019第8章，故障时电流无法有效泄放，存在重大触电安全隐患。

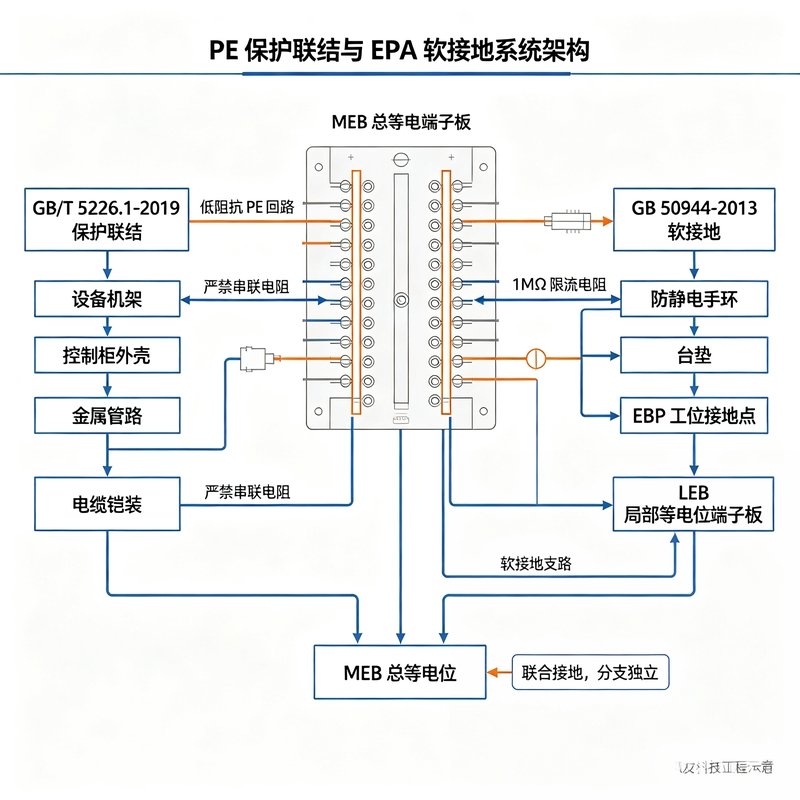

✅标准正确工程做法：

机械设备本体：执行GB/T5226.1‑2019，机架、电柜外壳做无电阻PE保护联结，保障漏电防护；
EPA防静电工位：手环、台垫经1MΩ限流电阻接入LEB局部等电位端子板；
LEB再汇总接入MEB总等电位端子，采用联合接地。两套分支在总等电位汇合，分支线路互相独立，禁止直接混用。

四、工厂审厂双重标准落地要点

新进场自动化设备：核查GB/T5226.1‑2019，完成保护联结连续性、急停、残余电压、介电试验；
EPA防静电区域：落实GB50944‑2013第13.2.4软接地强制条文，做好隐蔽地网、分阶段检测；高架防静电地板留存1MΩ‑10MΩ测试记录；
优先采用联合接地；不建议做两套完全独立接地极，防止地电位差，造成芯片EOS损坏。

惠发科技深耕珠三角特种接地与EPA防静电工程，服务覆盖惠州、东莞、深圳、广州、中山、佛山，可提供车间接地系统勘测、方案设计、现场施工、隐蔽工程验收、审厂整改一站式服务，兼顾GB/T5226.1‑2019机械设备安全与GB50944‑2013防静电国标双重要求。工程咨询：段工13923623651。
