车间接地三大国标辨析｜GB/T5226.1‑2019、GB50944‑2013、GB/T43783‑2024工程解读

导读：在珠三角电子、半导体车间、配套机房项目实施及客户审厂过程中，大量工程人员混淆三套接地/等电位国家标准。GB/T5226.1‑2019机械设备PE保护联结，防止人员触电；GB50944‑2013 EPA防静电软接地，保护芯片元器件；GB/T43783‑2024 IT电信机柜功能性电信联结网络，抑制电磁干扰。三套系统可以汇总至建筑物总等电位MET，但各分支回路要求完全不同，不可直接互相替代混用。

很多工厂项目踩坑根源：把设备保护PE地直接拿来做防静电工位接地；把电信功能网格当做设备防触电保护地。三套国标侧重点、回路特性、导体、测试指标完全不一样，工程实施必须区分对待。

一、三套标准适用范围与核心章节

▶ GB/T 5226.1‑2019《机械电气安全机械电气设备第1部分：通用技术条件》

管控对象：工业机床、自动化产线机械设备本体电气安全，AC≤1000V、DC≤1500V。
核心章节：第8章保护联结电路，目标是设备绝缘击穿漏电时，保障操作人员人身安全，实现故障大电流快速泄放。
验收章节：第18章验证试验，强制开展保护联结连续性电阻测试。

▶ GB 50944‑2013《防静电工程施工与质量验收规范》

管控对象：厂房整体EPA防静电工作区工程，覆盖地坪、导静电地网、工作台、手环、台垫。
强制条文13.2.4：涉及人身安全的防静电接地必须采取软接地措施，回路串联1MΩ限流电阻，故障条件下把人体电流限制在5mA以内。
目的：泄放静电，同时兼顾人身安全，保护PCB、芯片等静电敏感器件。

▶ GB/T 43783‑2024《信息技术建筑物和其他构筑物的电信联结网络》

管控对象：机房、车间IT机柜、PLC、综合布线系统功能性等电位。
核心章节：第7‑11章电信联结网络、网格联结MESH‑BN/MESH‑IBN；目标是消除设备之间电位差，降低共模阻抗，抑制电磁干扰，保障通信与信号稳定。
注意：电信联结网络不等于人身安全保护接地，解决高频信号干扰，不专门用于漏电故障大电流泄放。

二、三大系统核心对比总表

对比项	GB/T5226.1‑2019 机械设备保护联结	GB50944‑2013 EPA防静电软接地	GB/T43783‑2024 电信功能性联结
核心目的	设备漏电，保护人员不触电，泄放故障大电流	泄放静电，保护元器件，兼顾人身安全	消除设备电位差，降低共模阻抗，抑制EMI电磁干扰
回路电阻特性	低阻抗，严禁串电阻、熔断器、开关	必须串联1MΩ限流电阻（强制条文）	控制直流电阻与高频阻抗；不用于故障大电流泄放
连接对象	机柜外壳、设备机架、金属管路、电缆铠装	防静电手环、台垫、EBP工位接地点	IT机柜、PLC设备、综合布线屏蔽层，机柜严禁串联联结，每台机柜独立RBC机架联结导体

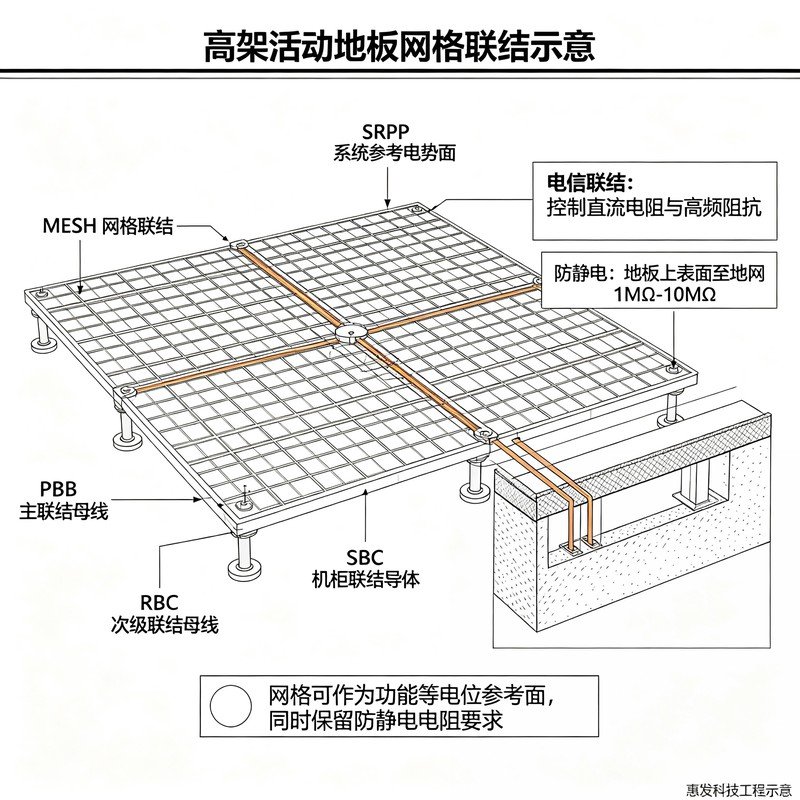

高架地板要求	无直接规定，执行设备外壳PE保护	防静电地板上表面至地网：1MΩ‑10MΩ	可构建网格参考电势面SRPP；防静电场景同时满足1M‑10MΩ电阻
关键工程要求	导体：有机械防护铜≥2.5mm²；无防护铜≥4mm²；保护联结连续性测试	独立EBP防静电支线接入LEB局部等电位端子板	优先扁平铜带，长宽比≤5:1；长距离增设并联导体；接触点接触电阻≤0.1mΩ；电化学势差≤300mV防电偶腐蚀；可采用MESH网格联结
系统关系	设备本体安全基础，必做	EPA工位独立分支；汇入总等电位，分支不能直接复用PE硬接地	IT系统功能等电位；可与保护联结网络结合，不可直接替代PE保护接地

三、现场高频典型错误案例

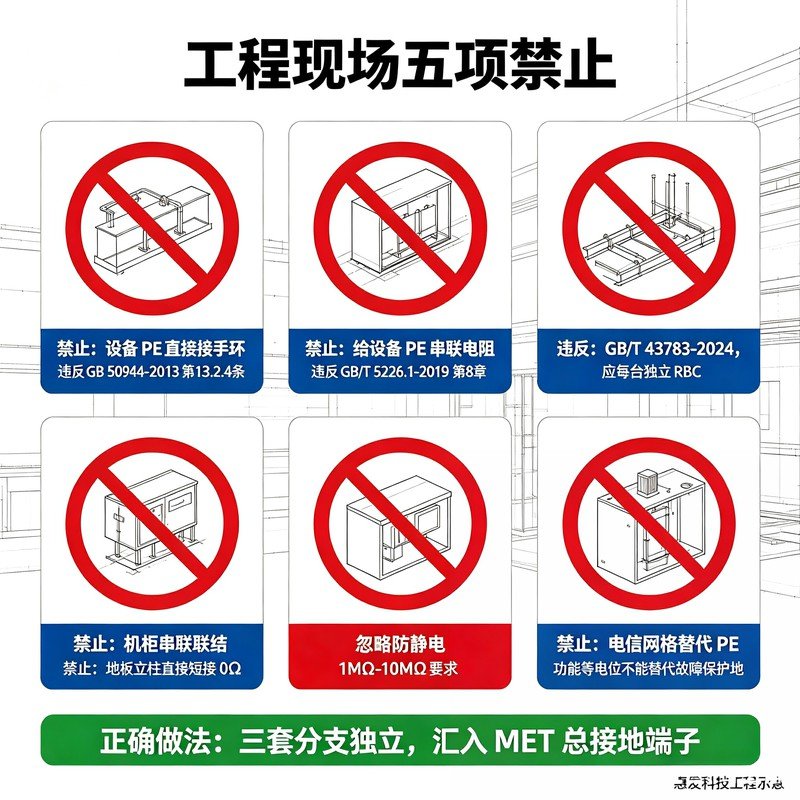

错误①：自动化设备机架PE保护地直接接到防静电手环接地端子。
解读：设备PE保护联结不允许串电阻；手环工位国标强制1MΩ软接地。直接短接，软接地功能失效，违反GB50944‑2013第13.2.4强制条文，车规、外资审厂直接判严重不符合项。
错误②：为实现防静电，在机械设备PE保护联结回路串联电阻。
解读：违反GB/T 5226.1‑2019第8章保护联结要求。设备漏电故障时故障大电流无法泄放，存在重大触电安全隐患。
错误③：机柜之间串联电信联结导体，一台机柜拆除后其余机柜失去有效等电位。
解读：违反GB/T43783‑2024，每台机柜必须配置独立RBC机架联结导体，禁止机柜串联联结。
错误④：高架活动地板，直接把全部立柱短接为0Ω，完全忽略防静电1M‑10MΩ的电阻要求。
解读：网格功能等电位与防静电是两套指标，二者不能互相替代。
错误⑤：把电信MESH‑BN网格直接当做设备外壳保护地。
解读：电信联结网络侧重高频阻抗，不保障故障大电流泄放，不能替代GB/T5226.1‑2019的设备保护联结。

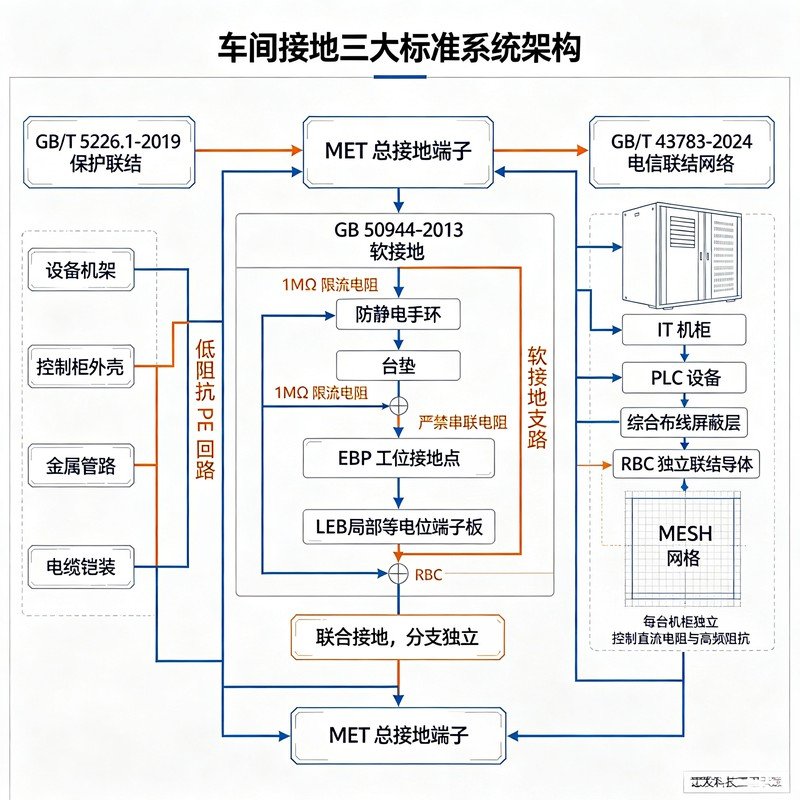

✅标准正确工程做法（珠三角电子厂房通用）：

机械设备本体：执行GB/T5226.1‑2019，机架、电柜外壳做无电阻PE保护联结，保障漏电防护；
EPA防静电工位：手环、台垫单独敷设EBP防静电支线，串联1MΩ限流电阻，接入LEB局部等电位端子板；
机房/PLC/IT机柜系统：按照GB/T43783‑2024实施电信联结网络，机柜独立RBC，按需做MESH网格，抑制EMI电磁干扰；
LEB、电信联结母线最终全部汇入建筑物MET总接地端子，采用联合接地。三套分支回路在总等电位处汇合，各分支线路互相独立，禁止分支之间直接互通混用。

四、工厂审厂三重标准落地要点

进场自动化设备：核查GB/T5226.1‑2019，完成保护联结连续性、急停、残余电压、介电试验；
EPA防静电区域：落实GB50944‑2013第13.2.4软接地要求，保留工位电阻测试记录；高架防静电地板留存1MΩ‑10MΩ测试记录；
IT与机柜机房：遵循GB/T43783‑2024，机柜独立联结，控制接触电阻，防范电偶腐蚀；高密度设备区域评估网格MESH‑BN联结方案，降低电磁干扰；
工程优先采用联合接地；不建议设置多套完全独立接地极，避免地电位差造成芯片EOS损坏、信号异常。
