安全接地标准体系完整对比｜仪器·设备·防静电·电信联结

导读：在珠三角电子工厂、半导体车间、检测实验室和配套机房审厂中，经常同时面对五套容易混淆的安全、接地、等电位标准。

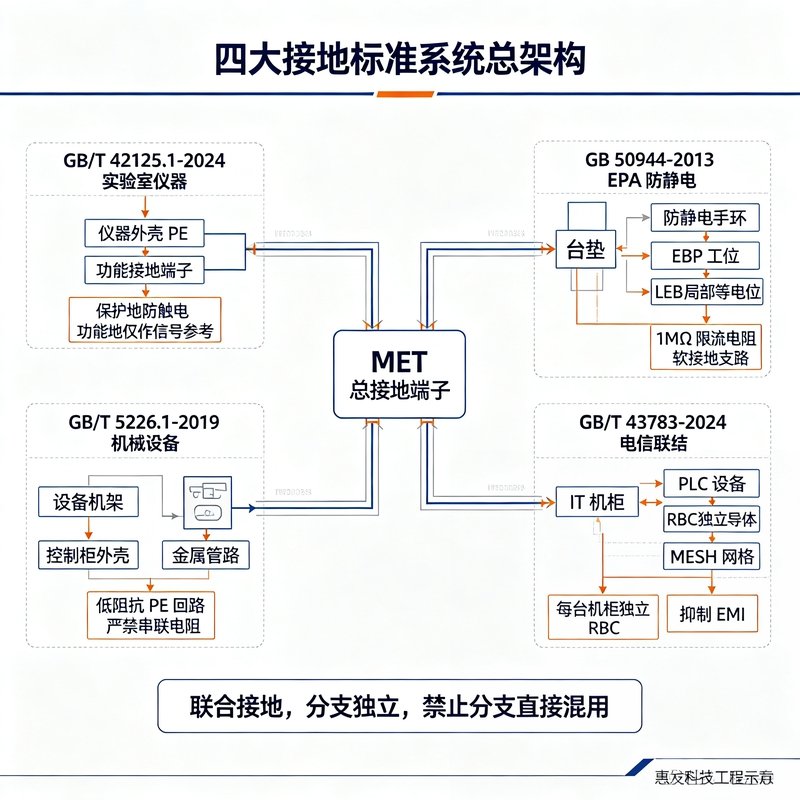

五套体系可以在建筑物总等电位MET处汇合，但各分支功能目标不同，回路要求不能互相替代。

现场最常见问题有三类：一是把仪器面板的功能接地端子误接为保护PE；二是把机械设备PE直接接到防静电工位；三是把IT机柜的电信功能网格当作人身安全保护地。一旦混淆，可能带来触电、静电损伤、信号干扰和审厂严重不符合项。

一、五大标准体系定位

▶ GB 4793‑2024《测量、控制和实验室用电气设备安全技术规范》（2026‑11‑01实施）

管控对象：实验室仪器、工控测量设备、测试仪器整机安全。
核心要求：防电击、防火、机械安全、辐射安全、流体防护、元器件与风险评定。

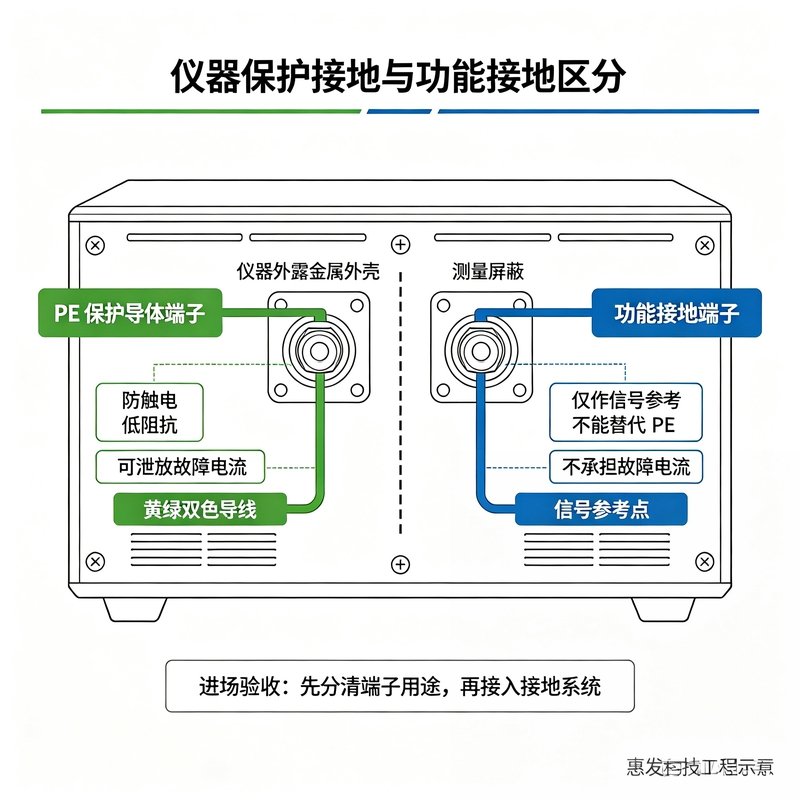

关键区分：保护导体端子PE用于人身故障保护；功能接地端子仅用于信号或屏蔽参考，不能替代PE。
重要环境条件：默认污染等级2；海拔＞2000m时，电气间隙需考虑海拔修正。

▶ GB/T 42125.1‑2024《测量、控制和实验室用电气设备第1部分：通用安全要求》

定位：与GB 4793‑2024配套，规定仪器安全的通用试验方法。
重点章节：第6章电击防护；附录F工厂100%出厂例行试验；附录K绝缘试验查表。
工程意义：仪器进场不能只看铭牌，还要核查保护接地连续性、耐压、接触电流等试验记录。

▶ GB/T 5226.1‑2019《机械电气安全机械电气设备第1部分：通用技术条件》

管控对象：机床、自动化产线等工业机械设备本体电气安全。
核心章节：第8章保护联结电路，要求低阻抗回路，故障时快速泄放电流，保护人员。
工程红线：保护联结回路严禁串联电阻、熔断器或开关器件。

▶ GB 50944‑2013《防静电工程施工与质量验收规范》

管控对象：EPA防静电工作区、地坪、地网、工作台、手环、台垫。
强制条文13.2.4：涉及人身安全的防静电接地必须采取软接地措施，回路串联1MΩ限流电阻，限制故障情况下人体电流不大于5mA。

▶ GB/T 43783‑2024《信息技术建筑物和其他构筑物的电信联结网络》

管控对象：机房、PLC、IT机柜和综合布线系统的功能性等电位。
核心目标：降低设备间电位差和共模阻抗，改善高频参考，抑制EMI。

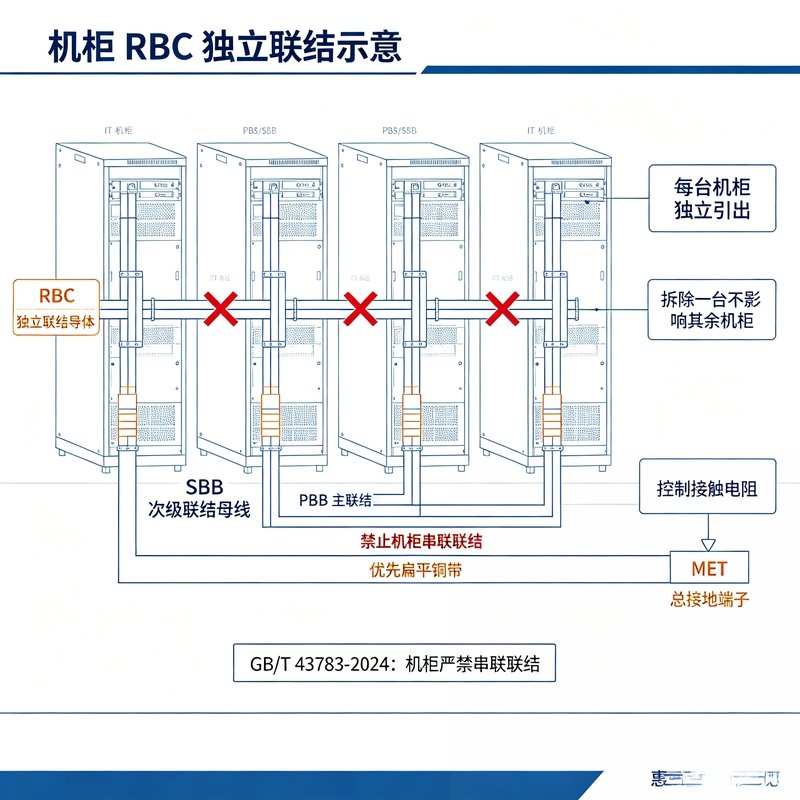

工程红线：每台机柜应独立连接RBC机架联结导体，禁止机柜之间串联联结；电信功能联结网络不能替代保护接地。

对比项	GB 4793‑2024 仪器整机安全	GB/T 42125.1‑2024 仪器试验方法	GB/T 5226.1‑2019 机械设备保护联结	GB 50944‑2013 EPA防静电软接地	GB/T 43783‑2024 电信功能性联结
核心目的	仪器防触电、防火、机械与辐射安全	验证仪器安全是否符合要求	设备漏电时保护人员	泄放静电，保护元器件	抑制EMI，稳定信号参考
接地关键要求	PE低阻抗；功能地不能替代PE	接地连续性、耐压、接触电流	低阻抗PE，严禁串电阻	必须串1MΩ限流电阻	控制直流电阻与高频阻抗
典型连接对象	仪器外壳、测量屏蔽、信号参考	仪器电源端口、PE端子、可触及件	机架、控制柜、金属管路	手环、台垫、EBP工位	IT机柜、PLC、通信屏蔽层
系统性质	设备本体安全	验证手段	设备本体安全	静电防护分支	功能性等电位
能否互相替代	不能替代设备PE	不能替代实物接地工程	不能作为防静电软接地	不能作为设备保护地	不能作为人身保护地

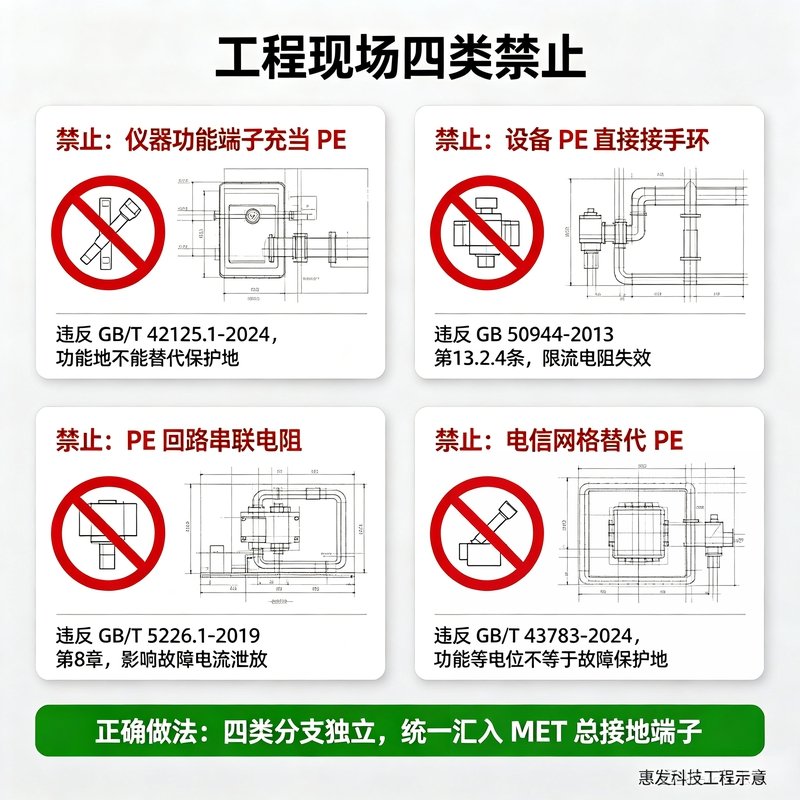

错误①：把仪器功能接地端子当作保护PE使用。
解读：功能端子只做信号参考，不能保证故障电流泄放，违反GB 4793‑2024关于保护连接与功能端子的区分要求。
错误②：仪器PE与防静电EBP工位直接混接。
解读：仪器保护地要求低阻抗，防静电工位要求1MΩ限流，混接会造成软接地失效或保护地异常。
错误③：机械设备PE回路串联电阻以兼顾防静电。
解读：违反GB/T 5226.1‑2019第8章，故障时电流无法有效泄放。
错误④：IT机柜之间串联联结。
解读：违反GB/T 43783‑2024，单台机柜断开后，后续机柜可能失去有效等电位。
错误⑤：把电信MESH网格直接当作设备外壳保护地。
解读：电信联结网络面向高频参考，不专门承担人身故障电流泄放。
