六大安全接地标准完整对比｜仪器·IT设备·设备·防静电·电信联结

导读：珠三角电子工厂、半导体车间、检测实验室、机房审厂，经常接触GB4943.1‑2022音视频IT设备安全，搭配GB 4793‑2024、GB/T42125.1‑2024、GB/T5226.1‑2019、GB50944‑2013、GB/T43783‑2024共六套标准。需要分清保护接地、功能接地、防静电软接地、功能性等电位，不同标准回路要求不同，不可混用。

• GB4943.1‑2022：音视频信息技术设备，能量源分级模型，区分PE保护地、功能接地
• GB 4793‑2024：测量控制实验室仪器整机安全，区分保护接地与功能接地
• GB/T 42125.1‑2024：仪器整机安全对应的试验方法，重点核查例行试验与绝缘试验
• GB/T 5226.1‑2019：工业机械设备保护联结，防止设备漏电伤人
• GB 50944‑2013：EPA防静电软接地，保护芯片元器件，强制1MΩ限流电阻
• GB/T 43783‑2024：IT/电信机柜功能性联结网络，抑制电磁干扰

现场高频踩坑：把IT设备、测试仪器的功能接地端子当作保护PE；直接复用设备PE做防静电工位接地；把电信MESH网格当作人身保护接地，带来触电、静电EOS、信号干扰，审厂判不符合。

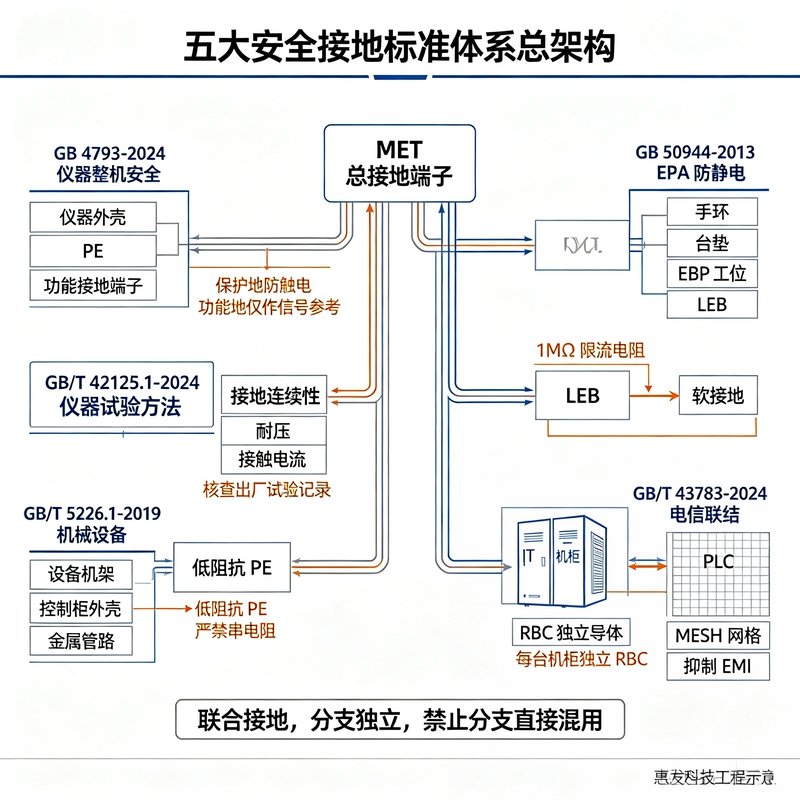

一、六大标准定位说明

▶ GB 4943.1‑2022《音视频、信息技术和通信技术设备 第1部分：安全要求》

修改采用IEC62368‑1:2018；适用于计算机、交换机、适配器等IT音视频设备；采用ES1/ES2/ES3能量源分级安全模型。
关键区分：PE保护接地端子用于故障泄放大电流；功能接地端子仅做信号屏蔽，不能充当保护接地。
注意：本标准只管设备本体安全，不定义EPA防静电1MΩ软接地，防静电需要单独做EBP工位支路。

▶ GB 4793‑2024《测量、控制和实验室用电气设备 安全技术规范》（2026‑11‑01实施）

管控对象：实验室仪器、工控测量设备、测试仪器整机安全。
核心要求：防电击、防火、机械安全、辐射安全、流体防护、元器件与风险评定。
关键区分：保护导体端子PE用于人身故障保护；功能接地端子仅用于信号或屏蔽参考，不能替代PE。
重要环境条件：默认污染等级2；海拔＞2000m时，电气间隙需考虑海拔修正。

▶ GB/T 42125.1‑2024《测量、控制和实验室用电气设备 第1部分：通用安全要求》

定位：与GB 4793‑2024配套，规定仪器安全的通用试验方法。
重点章节：第6章电击防护；附录F工厂100%出厂例行试验；附录K绝缘试验查表。
工程意义：仪器进场不能只看铭牌，还要核查保护接地连续性、耐压、接触电流等试验记录。

▶ GB/T 5226.1‑2019《机械电气安全 机械电气设备 第1部分：通用技术条件》

管控对象：机床、自动化产线等工业机械设备本体电气安全。
核心章节：第8章保护联结电路，要求低阻抗回路，故障时快速泄放电流，保护人员。
工程红线：保护联结回路严禁串联电阻、熔断器或开关器件。

▶ GB 50944‑2013《防静电工程施工与质量验收规范》

管控对象：EPA防静电工作区、地坪、地网、工作台、手环、台垫。
强制条文13.2.4：涉及人身安全的防静电接地必须采取软接地措施，回路串联1MΩ限流电阻，限制故障情况下人体电流不大于5mA。

▶ GB/T 43783‑2024《信息技术 建筑物和其他构筑物的电信联结网络》

管控对象：机房、PLC、IT机柜和综合布线系统的功能性等电位。
核心目标：降低设备间电位差和共模阻抗，改善高频参考，抑制EMI。
工程红线：每台机柜应独立连接RBC机架联结导体，禁止机柜之间串联联结；电信功能联结网络不能替代保护接地。

二、六大标准核心对比总表

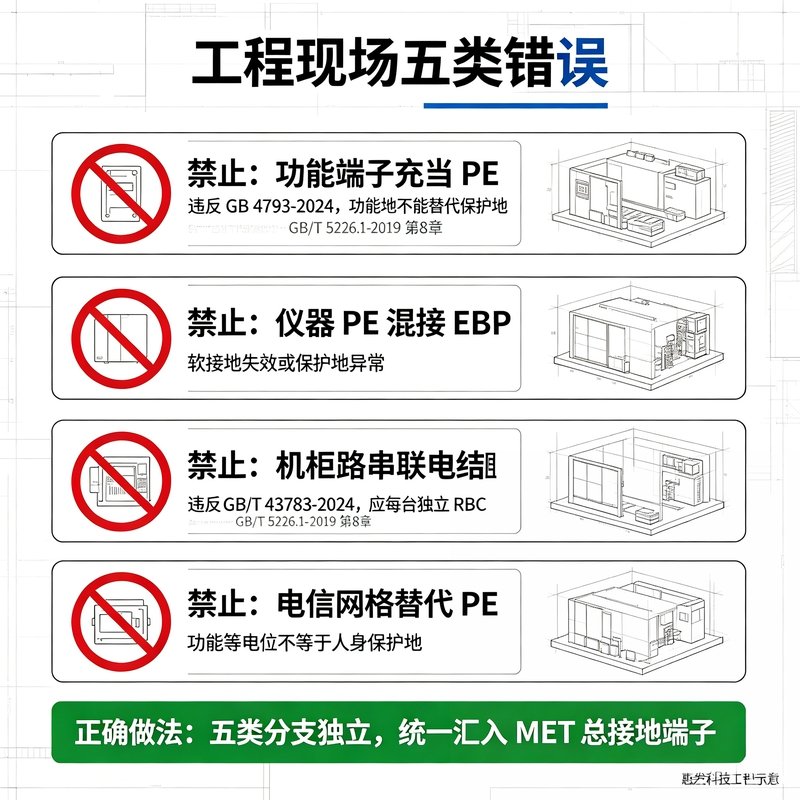

三、现场高频错误案例

• 错误①：IT交换机、服务器的功能接地端子充当PE保护接地。
  解读：功能接地仅用于信号屏蔽，无法泄放故障大电流，存在触电隐患。

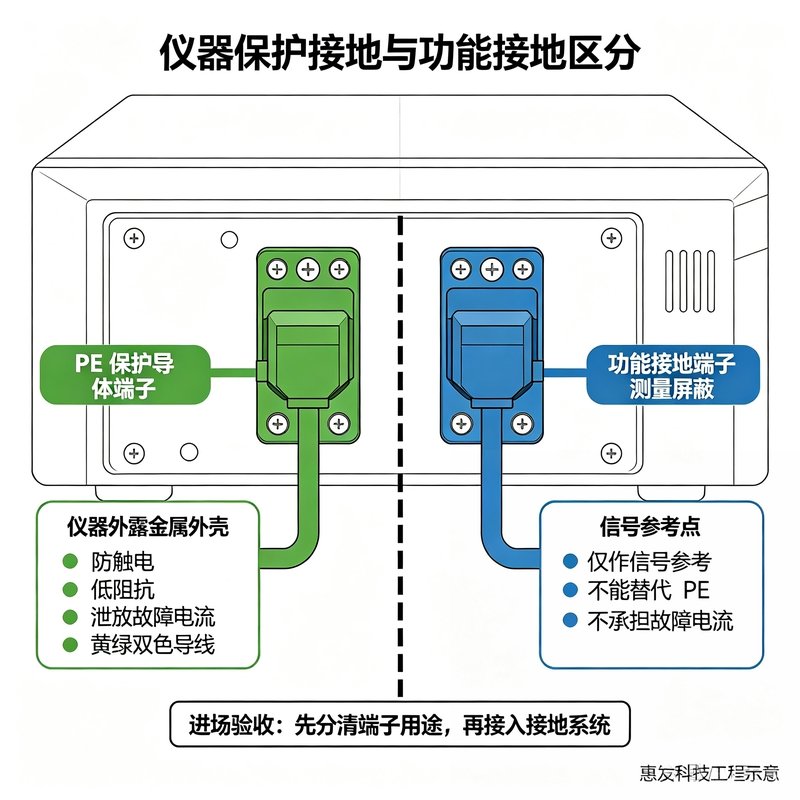

• 错误②：把实验室仪器面板功能接地端子当作保护PE使用。
  解读：功能端子只做信号参考，不能保证故障电流泄放，违反GB 4793‑2024。
• 错误③：直接将机械设备PE保护地接到防静电手环工位。
  解读：PE无电阻，防静电强制1MΩ，直接连通软接地失效，违反GB50944‑2013‑13.2.4强制条文。
• 错误④：设备PE回路串联电阻来实现防静电。
  解读：违反GB/T5226.1‑2019第8章，漏电故障电流无法泄放。
• 错误⑤：IT机柜互相串联接地。
  解读：违反GB/T43783‑2024，单台机柜拆除，后续机柜失去等电位。
• 错误⑥：电信MESH网格直接充当设备人身保护接地。
  解读：电信联结网络面向高频，不满足故障大电流泄放条件。

✅正确工程实施方案：

1. IT、音视频设备：外壳PE接入保护等电位；自带功能接地端子仅用于信号屏蔽，不做保护接地；
2. 实验室仪器：仪器外壳PE接入建筑物保护等电位；功能接地端子仅用于信号屏蔽；进场核查出厂例行试验；
3. 自动化产线设备：执行GB/T5226.1‑2019，机架电柜外壳无电阻PE保护联结；
4. EPA防静电区域：手环台垫独立EBP支线，串联1MΩ限流电阻接入LEB局部等电位端子板；
5. IT机柜机房：GB/T43783‑2024，每台机柜独立RBC导体，按需搭建MESH‑BN网格；

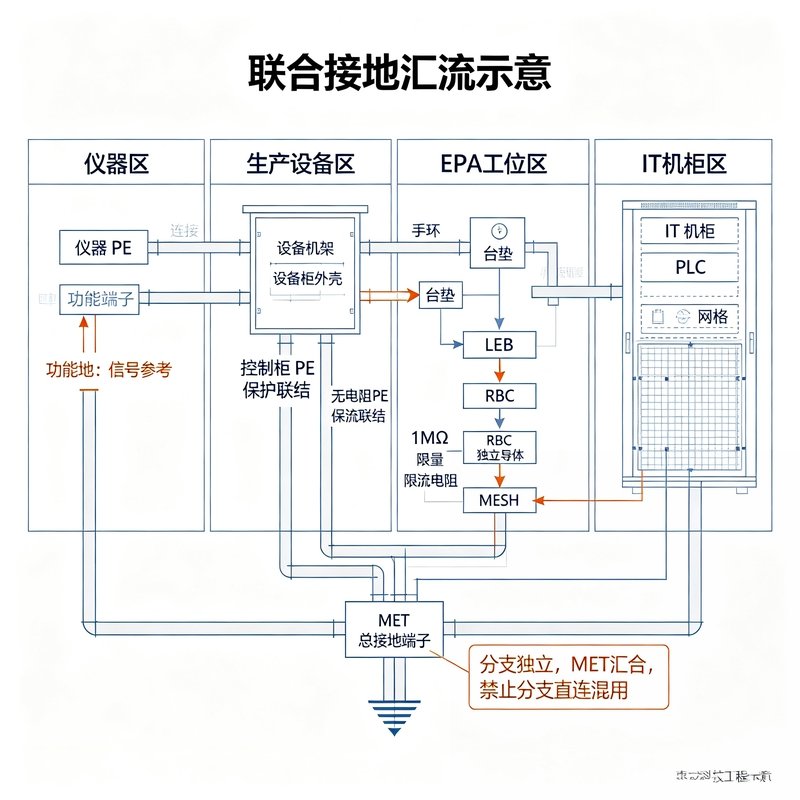

6. 全部分支回路互相独立，统一汇入MET建筑物总接地端子，采用联合接地，不设置多套独立接地极，规避地电位差。

四、审厂验收要点

1. IT设备进场：核对GB4943.1‑2022，区分保护接地端子与功能接地端子；高海拔确认电气间隙修正；
2. 测试仪器进场：核查GB4793‑2024，调取GB/T42125.1‑2024接地连续性、耐压出厂记录；
3. 自动化设备：执行GB/T5226.1‑2019保护联结连续性、急停、残余电压、介电试验；
4. EPA车间：落实GB50944‑2013第13.2.4软接地强制条文，留存工位电阻测试记录；
5. IT机房机柜：落实GB/T43783‑2024机柜独立联结，管控接触面，防范电化学腐蚀；
6. 接地架构确认：各功能分支独立，全部接入MET总接地端子，无多套独立接地极。
