六大接地&等电位国标完整解读，工厂/实验室审厂必备

导读： 珠三角电子制造、半导体车间、检测实验室、配套机房项目审厂工作中，经常会接触六套极易混淆的接地、等电位国家标准。很多现场工程师容易把保护接地、功能接地、防静电软接地、功能性等电位混为一谈，直接造成审厂开出严重不符合项，甚至埋下触电、芯片EOS损坏、信号干扰隐患。

• GB 4793‑2024：测量控制实验室仪器整机安全，区分保护接地与功能接地
• GB/T 42125.1‑2024：实验室仪器配套试验方法标准
• GB/T 5226.1‑2019：工业机械设备保护联结，设备漏电人身防护
• GB 50944‑2013：EPA防静电工程，工位强制1MΩ软接地限流电阻
• GB/T 43783‑2024：IT/PLC机柜电信功能性联结网络，抑制电磁干扰
• GB/T 14048.1‑2023：低压开关设备和控制设备总则，低压元器件本体安全

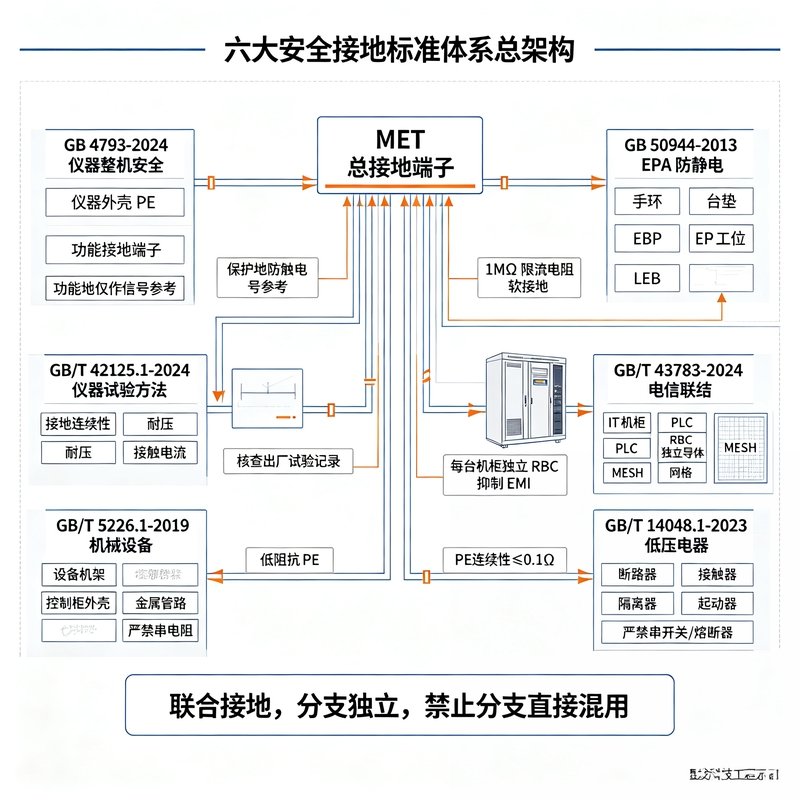

六套标准可统一汇入建筑物MET总接地端子，但各分支回路设计要求完全不同，严禁互相替代混用。

一、六大标准核心定位与关键条款

▶ GB 4793‑2024《测量、控制和实验室用电气设备 安全技术规范》（2026‑11‑01实施）

适用对象：各类实验室测试仪器、工控测量设备整机安全。

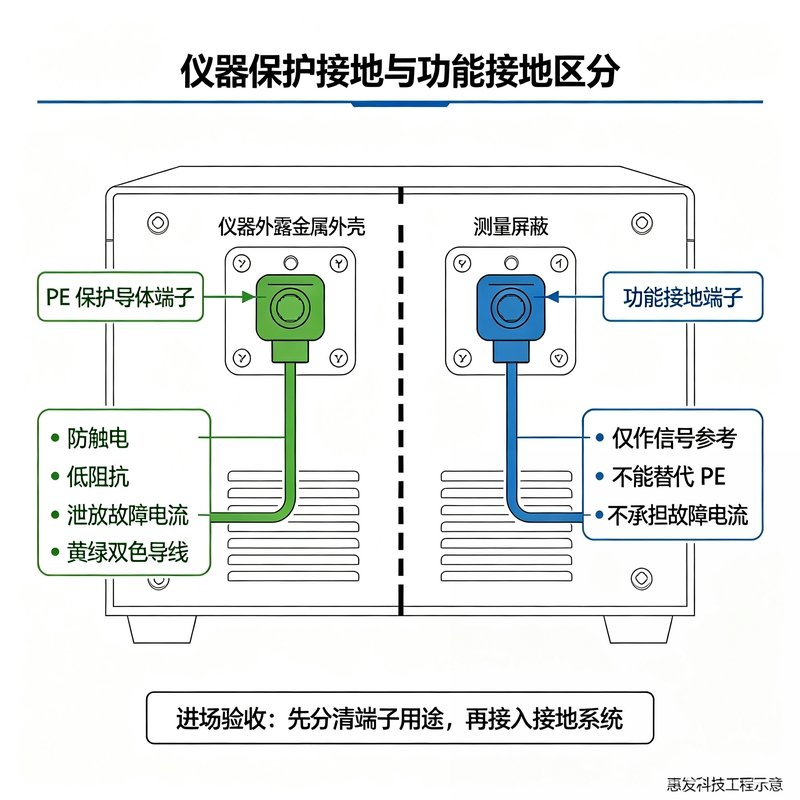

核心要点：明确区分保护导体PE端子（人身故障泄放）、功能接地端子（仅做信号屏蔽参考），功能接地端子不能充当保护接地使用；默认污染等级2，高海拔环境需要修正电气间隙。

▶ GB/T 42125.1‑2024《测量、控制和实验室用电气设备 第1部分：通用安全要求》

定位：GB4793‑2024配套试验方法标准。
核心要点：规定仪器出厂例行试验项目，进场验收需要核查保护接地连续性、耐压、接触电流测试记录，不能只看产品铭牌。

▶ GB/T 5226.1‑2019《机械电气安全 机械电气设备 第1部分：通用技术条件》

适用对象：自动化产线、机床等工业机械设备。
核心章节：第8章保护联结电路，设备机架、控制柜外壳做低阻抗保护联结；保护联结回路严禁串联电阻、熔断器、开关器件，故障时实现大电流快速泄放，保护操作人员。第18章规定保护联结连续性现场验证试验。

▶ GB 50944‑2013《防静电工程施工与质量验收规范》

适用对象：EPA防静电工作区，包含防静电地坪、工作台、防静电手环、台垫、EBP工位接地点。
强制条文13.2.4：涉及人身安全的防静电接地必须采取软接地措施，回路串联1MΩ限流电阻，故障条件下限制人体电流≤5mA。
核心要点：工位为独立静电泄放分支，不能直接复用设备PE保护地。

▶ GB/T 43783‑2024《信息技术 建筑物和其他构筑物的电信联结网络》

适用对象：机房、PLC、IT服务器机柜、综合布线系统。
核心要点：属于功能性等电位联结网络，目的降低设备之间电位差，抑制共模干扰，改善高频信号参考；每台机柜配置独立RBC机架联结导体，禁止机柜串联接地；电信联结网络不能替代人身安全PE保护接地。需要管控接触面电化学腐蚀，接触电阻≤0.1mΩ。可搭建MESH‑BN网格联结。

▶ GB/T 14048.1‑2023《低压开关设备和控制设备 第1部分：总则》（替代2012版）

定位：断路器、接触器、隔离器、起动器等低压元器件母标准。
版本新增：保护接地连续性结构及试验、直流耐压考核、特殊试验；附录K机械式电器功能安全可靠性；附录X SCPD短路保护电器串联选择性与后备保护；国内增补附录I耐湿性能试验，适配南方高温高湿厂房。
关键指标：元器件本体保护接地连续性试验，电阻限值≤0.1Ω；该指标是元器件端子之间要求，不等于EPA防静电1MΩ软接地要求；PE回路严禁串联熔断器与开关。
环境：工业设备默认微观污染等级3，海拔＞2000m电气间隙需要放大修正。

二、六大标准核心对比总表

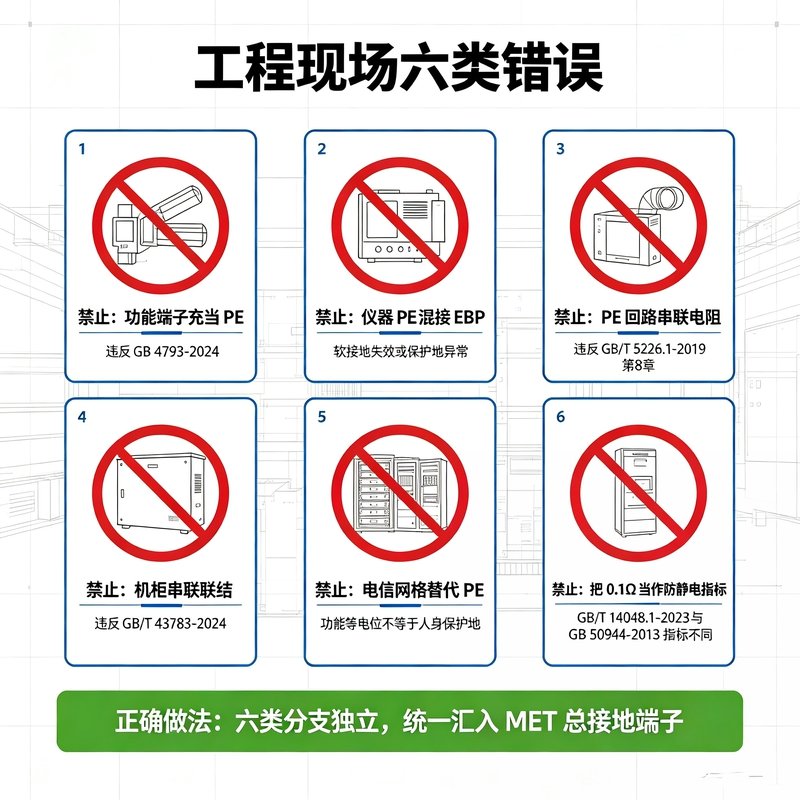

三、工程现场高频错误汇总

• 错误1：将实验室仪器面板功能接地端子当做PE保护接地使用。
  说明：功能接地仅用于信号屏蔽，无法泄放漏电故障大电流，存在触电风险，违反GB4793‑2024。
• 错误2：直接将机械设备PE保护地接防静电手环、台垫工位。
  说明：PE回路不允许串联电阻，而防静电工位强制1MΩ限流，直接短接造成软接地失效，违反GB50944‑2013第13.2.4强制条文，审厂判严重不符合。
• 错误3：为实现防静电，在设备保护联结PE回路串联电阻。
  说明：违反GB/T5226.1‑2019第8章，设备发生绝缘击穿漏电时故障电流无法泄放，重大人身安全隐患。
• 错误4：IT机柜之间做串联接地，一台机柜拆除，后续机柜失去等电位。
  说明：违反GB/T43783‑2024，每台机柜需要独立RBC机架联结导体。
• 错误5：把电信MESH功能网格当做设备外壳人身保护接地。
  说明：电信联结网络侧重高频阻抗，没有按照人身故障大电流工况设计，不能替代PE。
• 错误6：混淆GB/T14048.1‑2023元器件本体≤0.1Ω接地指标，直接套用为EPA防静电工位指标。
  说明：0.1Ω是低压元器件端子之间的本体试验值；EPA防静电工位强制1MΩ限流，二者应用场景完全不同。

✅珠三角厂房&实验室标准正确工程实施方案：

1. 实验室仪器：仪器外壳PE可靠接入建筑物保护等电位；面板功能接地端子仅用于信号屏蔽，禁止当作保护地，进场核查出厂例行试验报告；
2. 自动化机械设备：执行GB/T5226.1‑2019，机架、电柜外壳实现无电阻PE保护联结，完成保护联结连续性测试；
3. EPA防静电区域：手环、台垫单独敷设EBP防静电支线，串联1MΩ限流电阻，接入LEB局部等电位端子板；
4. IT、PLC机房机柜：遵循GB/T43783‑2024，每台机柜配置独立RBC机架联结导体，高密度场景评估MESH网格联结，管控接触电阻，防范电偶腐蚀；
5. 低压元器件选型验收：按照GB/T14048.1‑2023核查接地连续性、介电性能、SCPD短路保护配合，评估微观污染等级、海拔修正；

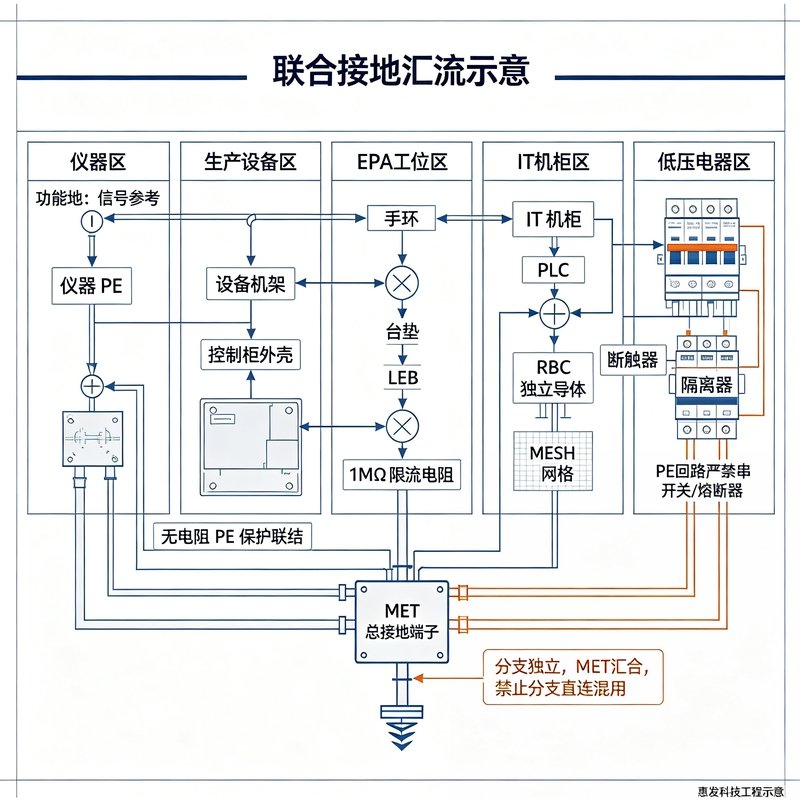

6. 全部分支回路独立敷设，最终统一汇入建筑物MET总接地端子，采用联合接地；不设置多套相互独立接地极，规避地电位差，防止芯片EOS损坏、信号异常。

四、审厂验收落地检查清单

1. 仪器设备进场：核对GB4793‑2024安全要求，调取GB/T42125.1‑2024接地连续性、耐压出厂试验记录，区分保护接地端子与功能接地端子；高海拔项目确认电气间隙修正；
2. 自动化产线设备：开展GB/T5226.1‑2019保护联结连续性、急停、残余电压、介电试验；
3. EPA防静电车间：落实GB50944‑2013第13.2.4软接地强制条文，留存工位对地电阻、限流电阻完整性测试记录；
4. IT机房机柜：落实GB/T43783‑2024机柜独立联结，检查金属接触面，防控电化学腐蚀；
5. 低压元器件：按照GB/T14048.1‑2023核查接地连续性、介电性能、短路选择性配合，评估现场微观污染等级；
6. 接地系统架构确认：各功能分支相互独立，统一接入MET总接地端子，无多套独立接地极。
