读《电子工业静电防护技术与管理》，破解工厂“重硬件轻管理”ESD防护误区

袁亚飞主编的《电子工业静电防护技术与管理》是国内静电防护领域重要工程参考书籍，大量结合国内制造现场案例，对接ANSI/ESD S20.20、IEC61340‑5‑1国际标准，书中直指国内电子行业一个普遍现实痛点：大量企业投入资金完成防静电地板、工作台、接地箱等硬件，但是忽略管理体系建设，静电隐性失效依旧频发，客户ESD审核频繁出现不符合项。

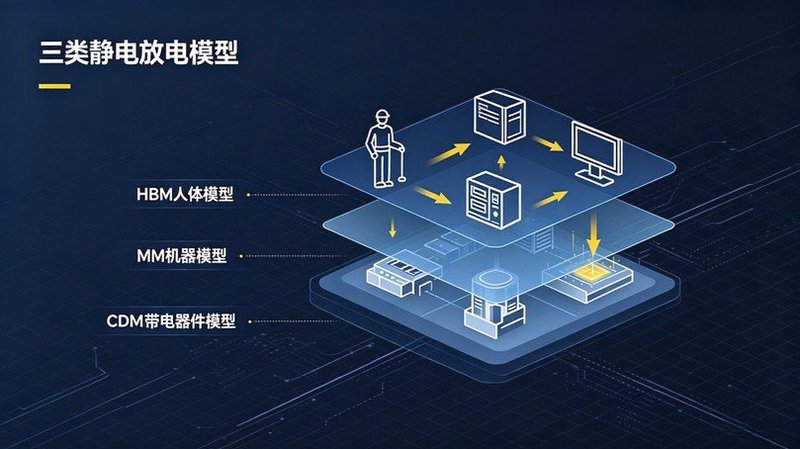

一、三类静电放电模型，区分显性失效与潜在隐性失效

书中重点解析三类静电放电模型：HBM人体模型、MM机器模型、CDM带电器件模型。很多工厂只关注器件直接烧毁这类突发性显性失效，却忽视占故障比例极高的潜在隐性失效。元器件外观完好，但性能参数已经受损，流入下游客户端出现偶发故障，追溯排查难度极大。

• HBM人体模型：操作人员带电接触元器件产生放电；
• MM机器模型：设备工装外壳积累静电发生放电；
• CDM带电器件模型：元器件自身带电，接触导体瞬间放电，自动化产线高发。

二、何为“重硬件，轻管理”典型表现

结合书本内容，制造企业常见问题： 1、硬件配齐EPA设施，但EPA区域无明确物理边界标识，人员、外来访客无管控； 2、接地、台垫、离子风机硬件已经施工，但是缺少周/月/季度点检台账，设备性能衰减无人知晓； 3、缺少ESD专项培训，作业人员不理解HBM、MM、CDM风险，操作习惯存在漏洞； 4、无内审、管理评审机制，问题发现后没有PDCA闭环整改； 5、供应商、外协加工没有传递ESD防护要求，来料带入静电风险。 硬件解决“物”的静电泄放；管理解决“人、流程、供应链”风险，二者缺一不可。

三、书本给出的解决思路：硬件工程+管理体系双轮驱动

技术工程层面：严格执行DG/TJ08‑83‑2009规范，搭建LEB‑MM‑HBM完整接地架构，区分硬接地、软接地；导体依靠接地实现静电消散，绝缘体依靠离子设备做静电中和；做好防静电材料选型、温湿度管控，RST实验室、化验室同步落实防静电配套。 管理体系层面，借鉴ISO9000八项质量管理原则，使用PDCA戴明循环，完成EPA体系完整闭环： 1、策划：识别HBM/MM/CDM风险，制定可量化ESD防护目标，划分EPA区域； 2、执行：搭建组织，编制四级文件，落实人员培训、供方管控； 3、检查：落实日常监视测量，周期性设备检测； 4、处理：开展ESD内部审核、最高管理者管理评审，不符合项闭环，持续改进。

四、工厂落地实操建议

电子、新能源、MLCC元器件工厂，不能把防静电简单等同于“铺地板、拉地线”。新项目建设阶段就要同步把硬件工程与ESD管理体系策划纳入方案；老厂改造，硬件升级同时补齐标识、台账、培训、内审。审厂之前对照书本的要点自查，降低客户审核失败风险。
