ESD‑EPA两种接地方案解析｜从航天论文看防静电接地选型

摘要：国内电子制造行业长期存在认知争议：EPA防静电工作区，ESD接地是否必须单独打接地桩？本文引用中国航天科技集团514所张书锋、王南光《静电放电防护的接地要求》论文，结合GB50611‑2010、NASA‑STD‑8739.7、ANSI/ESD S20.20‑2021，客观对比“共用建筑PE保护地”与“独立ESD专用接地极”两套工程方案，帮助工厂做科学选型，规避审厂与安全风险。

很多SMT、PCBA、新能源电子企业在ESD工程建设阶段，都会遇到接地路线的选择难题。部分审核人员主观认为ESD防静电必须单独敷设接地极，不能复用大楼原有保护接地PE。但航天领域专业论文与国内外主流标准给出了不一样的技术视角。

论文《静电放电防护的接地要求》（张书锋、王南光，航天514所）提出核心观点：EPA接地的核心目标是实现区域等电位，消除物体之间电位差，并非单纯追求把静电导入大地。同时引用NASA‑STD‑8739.7明确：永久性EPA防静电工作区，允许ESD公共接地点连接建筑电源PE保护地，不强制建设独立接地极。

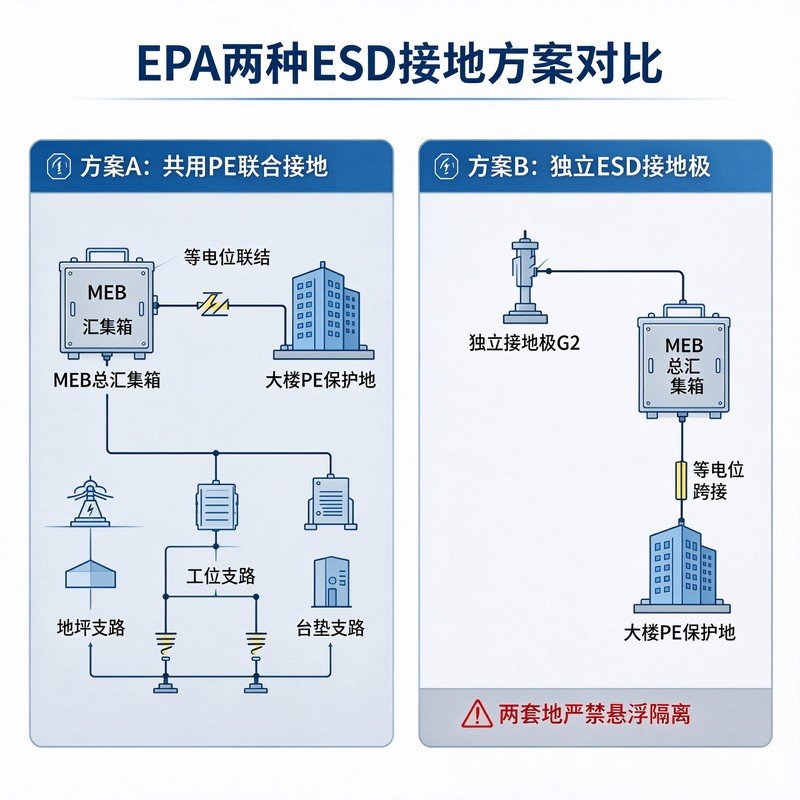

两套主流EPA接地方案定义

方案一：ESD汇集母线等电位联结建筑PE保护地（联合接地）

车间内部防静电地坪、工作台台垫、工装全部星形接入ESD总汇集母排（MEB），内部泄放支路物理独立；总汇集母排再与大楼PE保护地做单点等电位联结。设备外壳保护接地依然沿用原有PE回路，地坪、台垫禁止直接接设备PE端子。该方案符合GB50611‑2010“防静电接地宜选择联合接地方式”条文。

方案二：设置独立ESD专用接地极G₂（辅助独立接地）

单独开挖敷设专用ESD接地网与接地极，同时国标强制要求：独立ESD接地极必须与建筑PE保护地做可靠等电位跨接，严禁两套地完全悬浮隔离，避免产生地电位差带来触电、器件击穿双重风险。独立接地属于可选增强方案，不是标准强制项。

方案一：共用PE保护地‑优缺点客观梳理

优点：人身安全保障高，漏电故障时保护装置可正常动作；施工周期短，工程造价更低；全厂统一参考电位，消除跨车间地电位差；后期运维简单，无需维护户外接地极。

缺点：接地性能受大楼原有接地网质量制约；动力系统谐波、浪涌存在理论耦合干扰风险；部分审核人员存在固有认知误区，需要引用标准条文举证说明。

适用场景：绝大多数消费电子、SMT、普通新能源BMS永久性EPA车间。

方案二：独立ESD专用接地极‑优缺点客观梳理

优点：静电泄放源头物理隔离，一定程度降低动力系统干扰耦合；接地电阻指标可控不受建筑原有接地制约；可以匹配部分军工、特种客户书面技术要求，减少审厂沟通成本。

缺点：土方、放热焊接、降阻剂带来造价与工期上升；一旦漏做PE等电位跨接，将产生重大安全隐患；户外接地极易受土壤腐蚀，需要定期检测维护；即便独立接地，跨接后依然无法完全隔绝雷电浪涌扰动。

适用场景：高精度微弱信号测试工位；原有建筑接地网无法修复；客户规格书书面明确要求独立接地极的项目。

重要统一强制要求（两套方案都必须遵守）

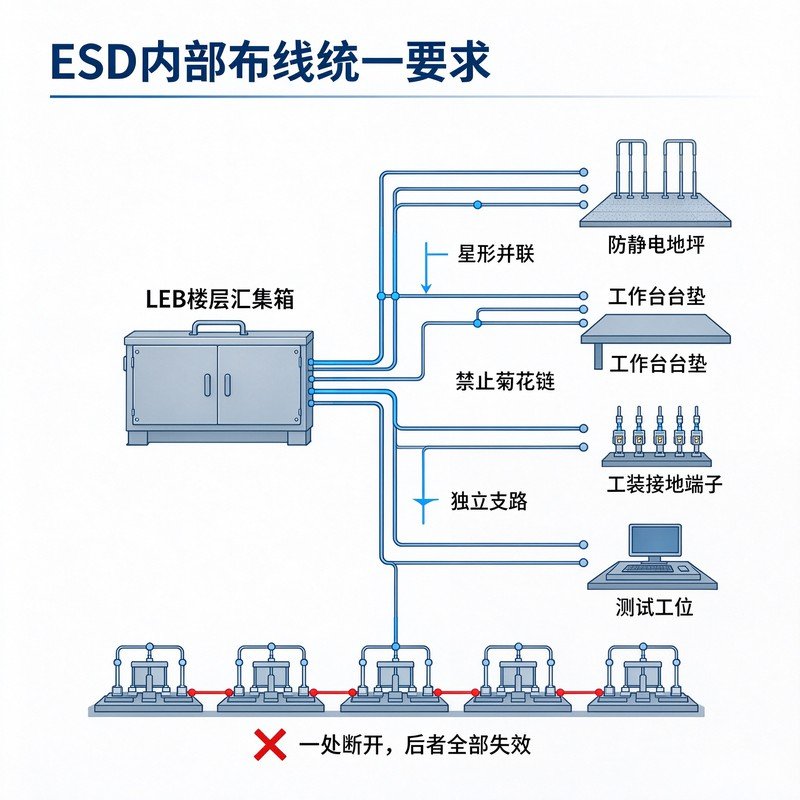

无论选择哪一套接地方案，车间内部布线规则完全一致：地坪、工作台、工装必须星形并联接入ESD汇集系统，严禁菊花链串联；防静电地坪不允许直接接设备PE端子；接地电阻指标不大于10Ω；完整建立点检台账，记录保存不少于2年。
